Холодная гибка металла — это формообразование деталей из листа, профиля и труб методом пластической деформации при комнатной температуре, без нагрева заготовки. COMETAL выполняет холодную гибку листа и листового металла по чертежам заказчика: подбираем производство с подходящим листогибочным оборудованием, рассчитываем стоимость по вашей документации и контролируем качество на всех этапах — от заготовки до готового изделия.
Что такое холодная гибка металла

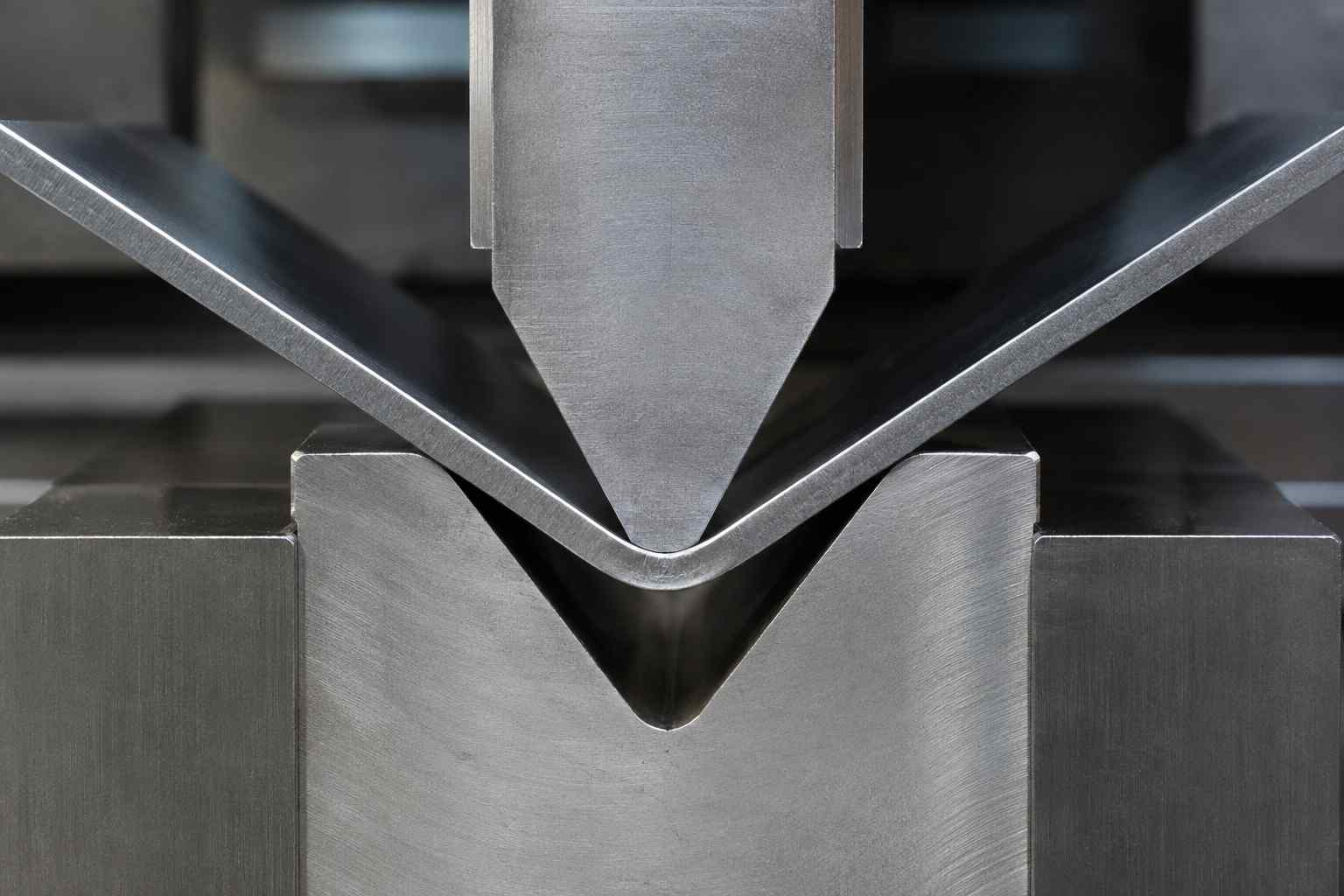

Холодная гибка металла — это пластическое деформирование заготовки при комнатной температуре, без предварительного нагрева. Под действием пуансона и матрицы наружные слои металла растягиваются, внутренние сжимаются, а между ними проходит нейтральный слой, где напряжения близки к нулю (при малых радиусах он смещается от середины толщины к внутренней стороне — это учитывают при расчёте развёртки). За счёт этого деталь получает заданный угол или радиус без нарушения целостности материала. Согласно ГОСТ 18970-84, гибка относится к формоизменяющим операциям обработки давлением и определяется как образование или изменение углов между частями заготовки либо придание ей криволинейной формы.
Главное преимущество метода в том, что металл не нагревается: на поверхности не образуется окалина, металл не обезуглероживается, сохраняется исходное покрытие (например, цинковое). В зоне гиба при этом возникает наклёп — местное деформационное упрочнение, при котором прочность и твёрдость несколько повышаются, а пластичность немного снижается; это учитывают при выборе радиуса. Поэтому холодная гибка листа даёт чистую поверхность без наплывов и заусенцев, экономно расходует материал и практически не образует отходов. Метод хорошо автоматизируется на станках с ЧПУ, что обеспечивает точность и повторяемость от детали к детали.
Чем холодная гибка отличается от горячей
При холодной гибке заготовка деформируется при обычной температуре. Способ обеспечивает высокую точность, чистую поверхность и минимальные энергозатраты, подходит для тонких и средних листов, труб и профилей из пластичных сталей, алюминия, меди и латуни. Ограничения связаны с ростом толщины и прочности металла: увеличивается риск трещин, проявляется эффект пружинения, есть предел по минимальному радиусу.
Горячая гибка выполняется с нагревом заготовки — для стали ориентировочно до 800–1100 °C в зависимости от марки. Она позволяет получать малые радиусы на толстых и высокопрочных заготовках, работать с крупногабаритными деталями, но сопровождается образованием окалины, снижением точности из-за теплового расширения и необходимостью последующей обработки поверхности. Для большинства задач листовой обработки — корпусов, коробов, кронштейнов, фасадных и вентиляционных элементов — экономически оправдана именно холодная гибка листового металла.
Виды холодной гибки

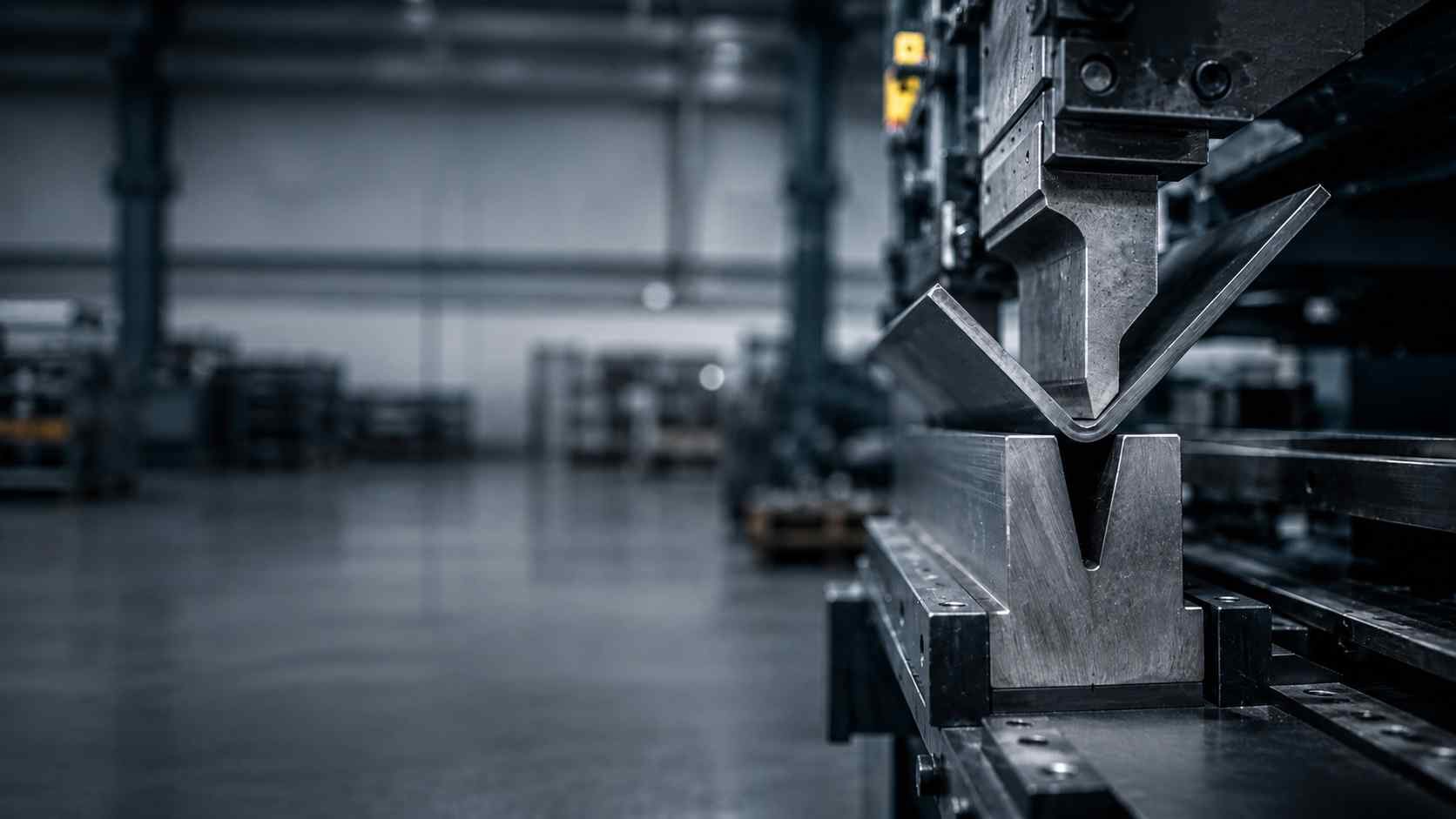

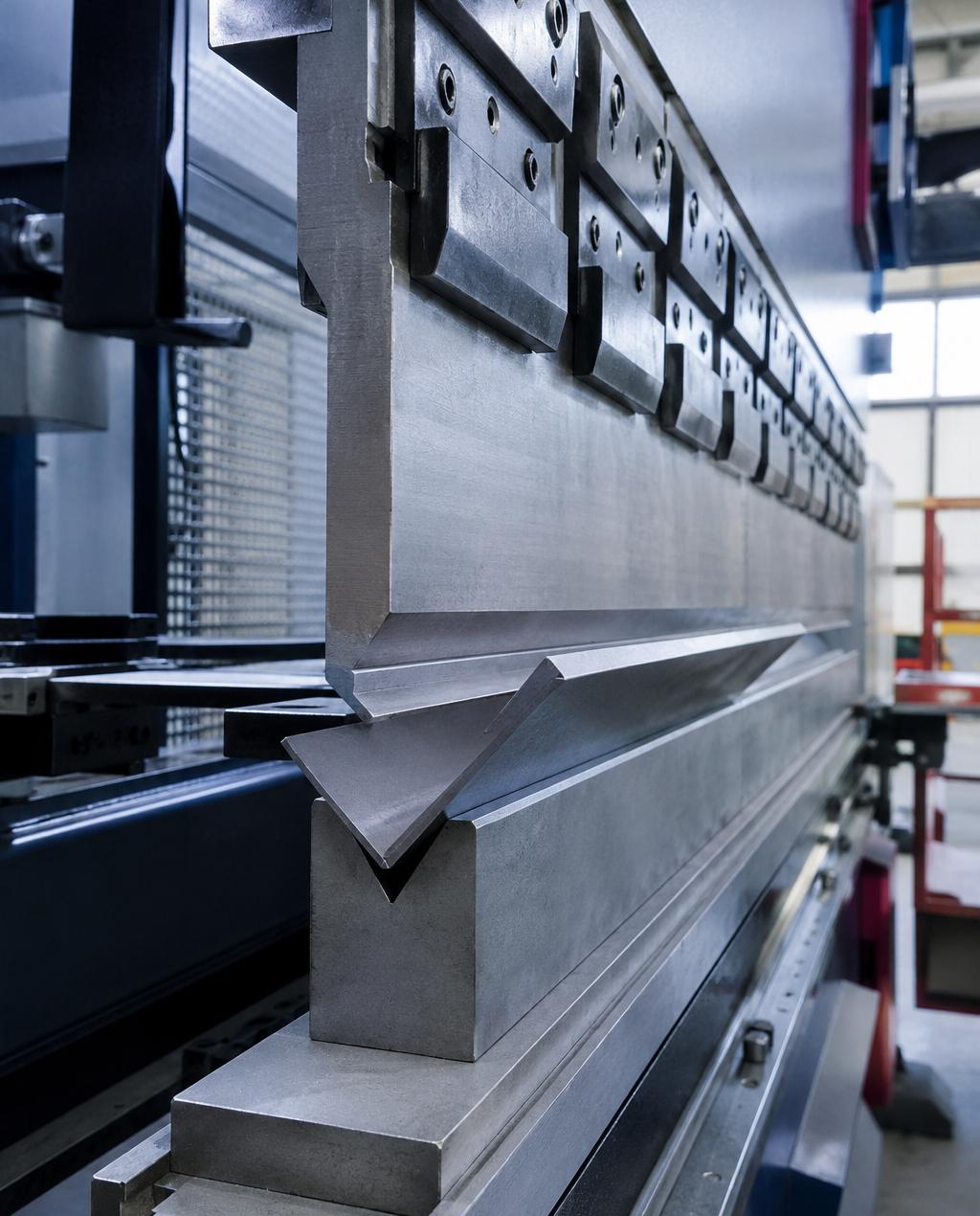

По геометрии гиба различают одноугловую (V-образную), двухугловую (П-образную), Z- и М-образную, многоугловую («коробочку») и радиусную гибку, а также закатку и завивку кромки. На листогибочном прессе применяют воздушную (свободную) гибку, гибку с калибровкой (дожимом до дна матрицы) и чеканку — выбор зависит от требуемой точности угла и радиуса.
Кроме гибки на прессе, к холодным методам относятся вальцовка — получение цилиндров, конусов и обечаек на валковых станках, а также гибка труб и профильного проката на трубогибах и профилегибах. Для каждой задачи подбирается оборудование и оснастка, обеспечивающие нужный радиус без складок и деформации сечения.
Радиус гиба и пружинение
Минимальный радиус гиба зависит от толщины листа, марки металла и направления проката. Для мягкой стали он ориентировочно составляет от половины до полутора толщин листа (в зависимости от марки и состояния поставки); отожжённый алюминий гнётся с меньшим радиусом, а закалённые сплавы (например, дюраль Д16Т) требуют двух–четырёх толщин; нержавеющая сталь требует большего радиуса, чем углеродистая. Гибка поперёк направления проката допускает меньший радиус, вдоль волокон — повышает риск трещин по линии гиба.

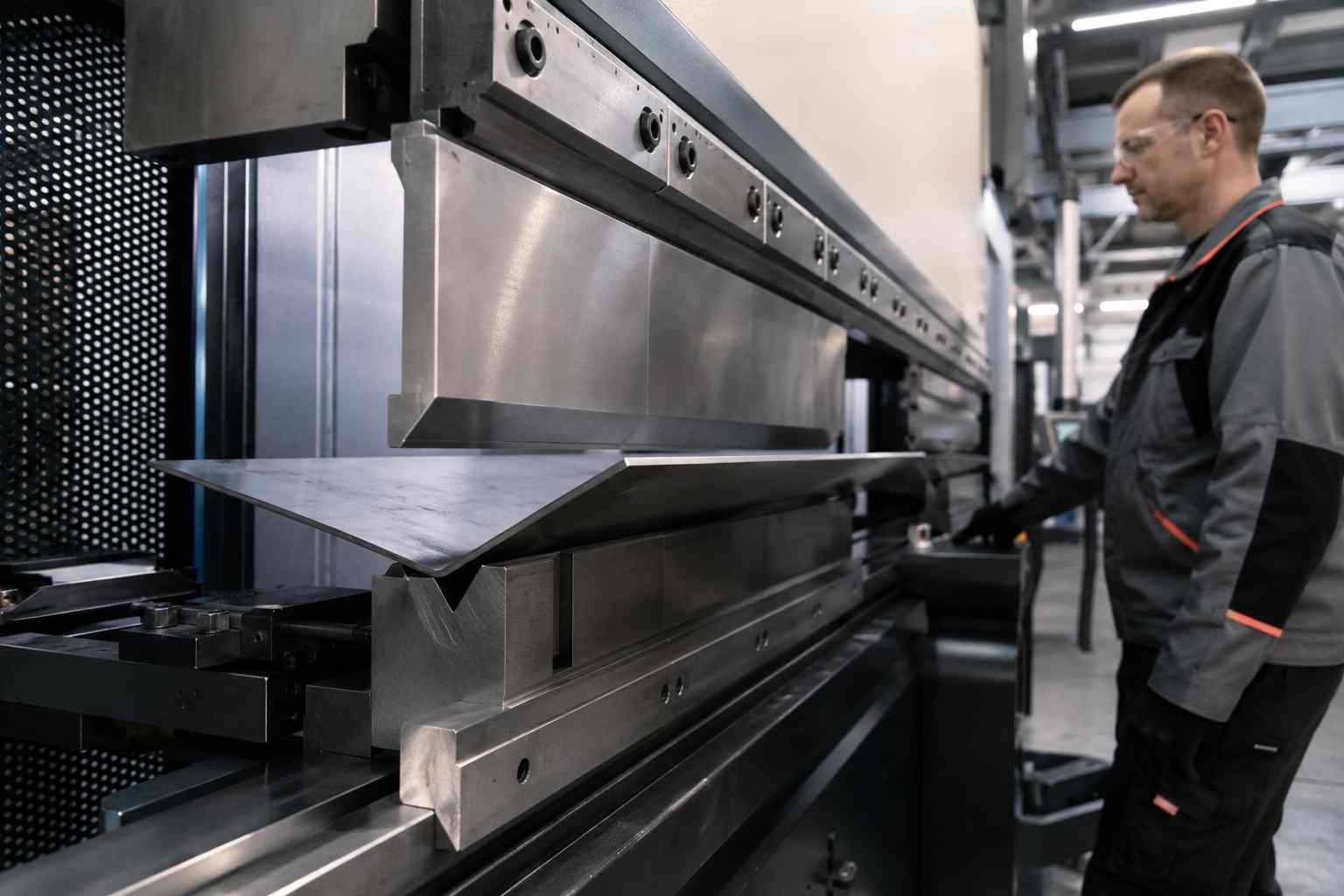

Отдельно учитывается пружинение — упругий возврат металла после снятия нагрузки. Его компенсируют перегибом на расчётный угол, калибровкой и правильным подбором раскрытия матрицы. На современных прессах с ЧПУ система автоматического контроля измеряет фактический угол в процессе гиба и корректирует ход балки, что позволяет выдерживать угол и линейные размеры детали в пределах допусков чертежа. Расчёт развёртки и радиусов наши технические эксперты выполняют на этапе анализа чертежа — до запуска в производство.
Где применяется холодная гибка

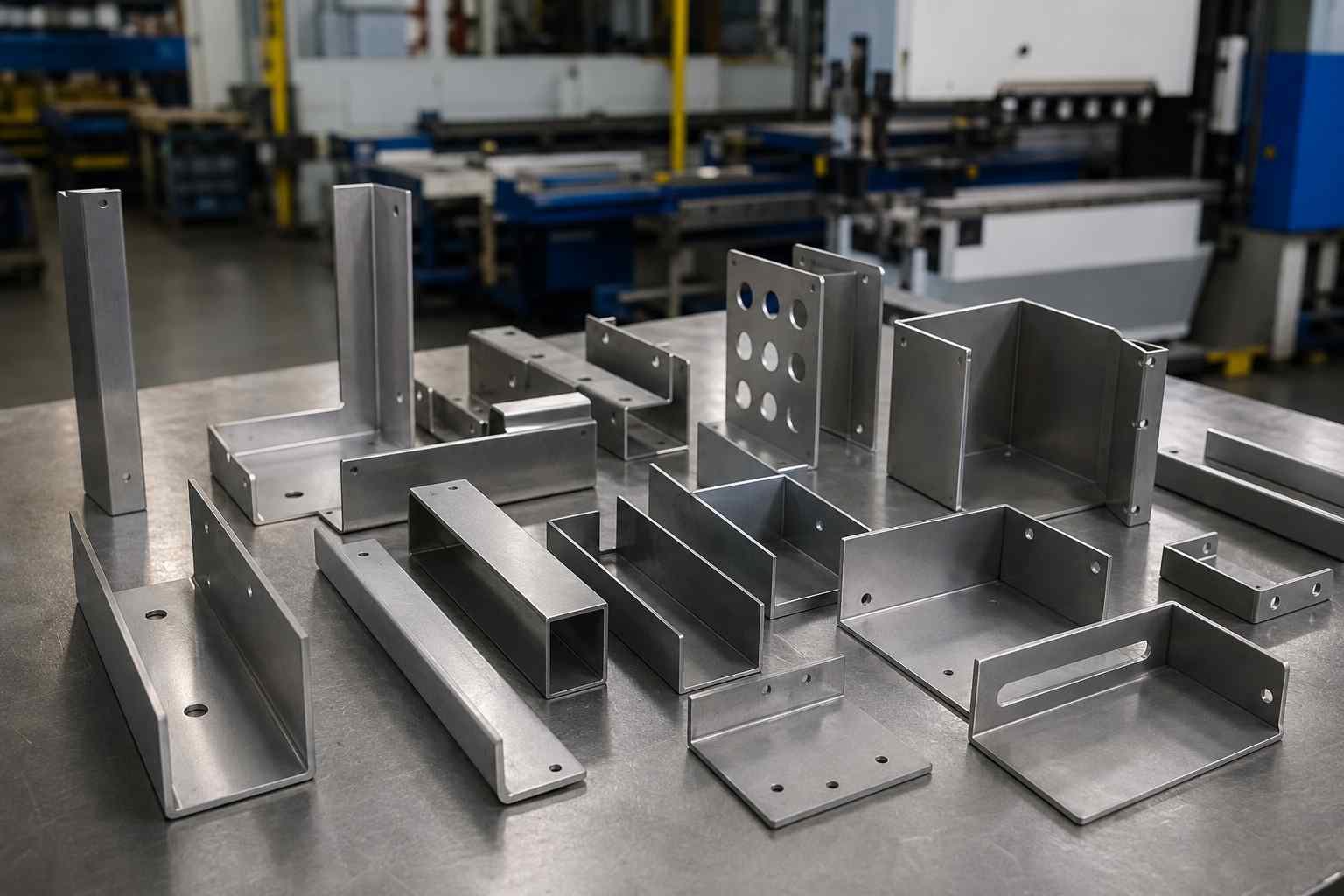

Гнутые детали востребованы в строительстве (фасадные системы, кровельные доборные элементы, отливы, откосы, ограждения, металлокаркасы), машиностроении и приборостроении, вентиляции и электротехнике, производстве мебели и торгового оборудования. Типовые изделия: корпуса и кожухи, короба и защитные экраны, кронштейны, скобы и держатели, отбортовки, обечайки для резервуаров и теплообменников, профили и панели. Холодная гибка листового металла часто заменяет сварную сборку — деталь получается цельной, прочной и точной по геометрии.
Вопрос-ответ
Это деформирование заготовки при комнатной температуре без нагрева. Металл получает нужный угол или радиус за счёт пластической деформации, сохраняя прочность, структуру и поверхностное покрытие.
Холодная выполняется без нагрева: выше точность, чище поверхность, ниже затраты, но есть ограничения по толщине и минимальному радиусу. Горячая нужна для толстых и высокопрочных заготовок и малых радиусов, но сопровождается окалиной и меньшей точностью.
Конструкционную и нержавеющую сталь, алюминий и его сплавы, оцинкованную сталь, медь, латунь. Высокоуглеродистые и инструментальные стали холодной гибке поддаются плохо из-за низкой пластичности. Титан гнётся, но требует увеличенных радиусов, сильнее пружинит, а сложные детали часто выполняют с подогревом.
Диапазон толщин зависит от марки металла, длины и радиуса гиба, а также от подобранного оборудования. Возможность выполнения вашей детали эксперт подтверждает по чертежу.
Точность зависит от толщины металла, длины гиба и оборудования. На листогибочных прессах с ЧПУ типовые допуски составляют около ±0,5° по углу гиба и порядка ±0,1–0,5 мм по линейным размерам. Требования к точности согласуются до запуска в работу и фиксируются по чертежу. .
Это упругий возврат металла после гибки. Его компенсируют перегибом на расчётный угол, калибровкой и подбором оснастки; на станках с ЧПУ угол корректируется автоматически.
Целостность и несущая способность детали сохраняются. Металл не нагревается, поэтому нет окалины, обезуглероживания и повреждения покрытия. В зоне гиба возникает наклёп — прочность и твёрдость там локально повышаются, а пластичность снижается; это штатное явление, которое учитывают при назначении радиуса.
Цена холодной гибки листа начинается от 5 руб/метр гиба и зависит от толщины металла, длины и количества гибов, массы детали и объёма партии. Точный расчёт даём по чертежу.
Да, чертёж или эскиз ускоряет расчёт. При отсутствии чертежа поможем оформить задачу.
