Сварная двутавровая балка
в производстве
COMETAL объединяет исполнителей, изготавливающих сварные двутавровые балки для строительных и промышленных объектов.
Мы подбираем производственные решения под требования к нагрузкам, размерам и условиям эксплуатации конструкций, помогая оптимизировать сечение и металлоёмкость под конкретный проект. При оформлении заявки можно сравнить предложения производителей и выбрать подходящее сечение балки под нагрузки и бюджет.
Выполненные заказы
Выгодные условия
дней
сделки
дней
Процесс на производстве — в видео
Как мы работаем
Стоимость изготовления сварного двутавра
Стоимость зависит от габаритов и веса конструкции, марки стали, объема партии.
|
Колонны, балки, стойки прокатные |
Колонны пространст- |
Фермы |
Фаxверк |
Прогоны |
Надколон- |
Подкрановые балки |
Лестницы, стремянки, элементы эстакады |
|
Цены указаны в руб. за тонну |
|||||||||
Двутавр |
I 20 |
от 52 250 |
от 62 700 |
от 68 400 |
от 59 850 |
от 48 450 |
от 51 300 |
от 52 250 |
от 93 100 |
I 25 |
|||||||||
I 30 |
от 47 500 |
от 57 000 |
от 67 450 |
от 53 200 |
от 47 500 |
от 44 650 |
от 45 600 |
от 91 200 |
|
I 35 |
|||||||||
I 40 |
|||||||||
I 45 |
от 42 750 |
от 52 250 |
|
от 49 400 |
от 39 900 |
от 41 800 |
от 89 300 |
||
I 50 |
|||||||||
I 55 |
|||||||||
I 60 |
|||||||||
I 70 |
от 38 000 |
от 49 400 |
|
|
от 38 000 |
от 38 950 |
|
||
I 80 |
|||||||||
I 90 |
|||||||||
I 100 |
|||||||||
*В стоимость изготовления входит: приёмка и заготовка проката, сборка, сварка металлоконструкций по чертежам КМД.
Не включено (заказывается дополнительно): разработка КМД, антикоррозийное покрытие, метизы.
Особенности производства сварной двутавровой балки от COMETAL
Сварной двутавр является металлическим профилем, по конфигурации это вытянутый стальной брус. Сфера применения: строительство, машиностроение, гидротехнические конструкции.
Балки стальные двутавровые сварные COMETAL изготавливает под конкретный проект в составе строительных металлоконструкций.
Классификация балок и выгода заказчика
Существуют два варианта сварных двутавровых балок: сварные и горячекатаные. Любой Н-образный профиль (как сварной, так и горячекатаный) должен обеспечить комплекс задач:
- высокую адгезию с бетоном, формируя монолит;
- прочность к разрыву, сжатию, изгибу;
- удобство монтажных работ.
Элементы отличаются длительностью службы. По стоимости сварные варианты значительно бюджетнее, чем горячекатаные: ниже количество отходов при изготовлении.
Помимо стоимости, существует и другое преимущество сварных элементов – их возможно изготовить по индивидуальному проекту, при этом четко соблюдая все необходимые заказчику параметры, включая заданную марку стали, увеличенное сечение и длину пролетов порядка 20–30 м. Катаные по стандарту не превышают 12 м.
Безусловно, такой вид изделий могут выполнять только профессионалы, обеспечивающие контроль качества на каждом этапе производства, а также финишный контроль швов, гарантирующий долговечность и надёжность конструкции.
Сравнение видов двутавра сварного
| Тип двутавра | Технология | Плюсы | Проблемы | Основная сфера применения |
| Прокат | Горячая прокатка при Т 1100–1250 °C с дальнейшей обработкой на валках, затем охлаждение и нарезка | Прочность, точность геометрии, жёсткость, соответствие ГОСТу плюс унификация размеров. |
|
Мостостроение, несущие элементы каркасов, включая многоэтажные здания, эстакады, перекрытия, ЛЭП. |
| Сварка |
Раскрой листа, нарезка заготовок, которым затем придают Н-образную форму. Соединение методом сварки (как правило, под флюсом). Финишная обработка – мехобработка кромки плюс неразрушающий контроль качества. |
Возможно изготовить любые нестандартные элементы, в т.ч. балки с большим сечением, длина до 30 м. Экономия металла при изготовлении. Небольшой вес. Стоимость ниже прокатных моделей. Гибкость всех габаритов металлоконструкции. |
|
Эстакады и мосты с длинными пролётами, склады, ангары, иные помещения большой площади, подкрановые конструкции. |
Сечение сварного двутавра рассчитывают под нагрузки и фиксируют в рабочих чертежах КМД.
Области применения сварного двутавра
Сварной двутавр собирают из листа под размеры и нагрузки каждого проекта. Катаный прокат ограничен длиной 12 метров и стандартным рядом типоразмеров, поэтому под большие пролеты и нестандартную геометрию выбирают сварной профиль.

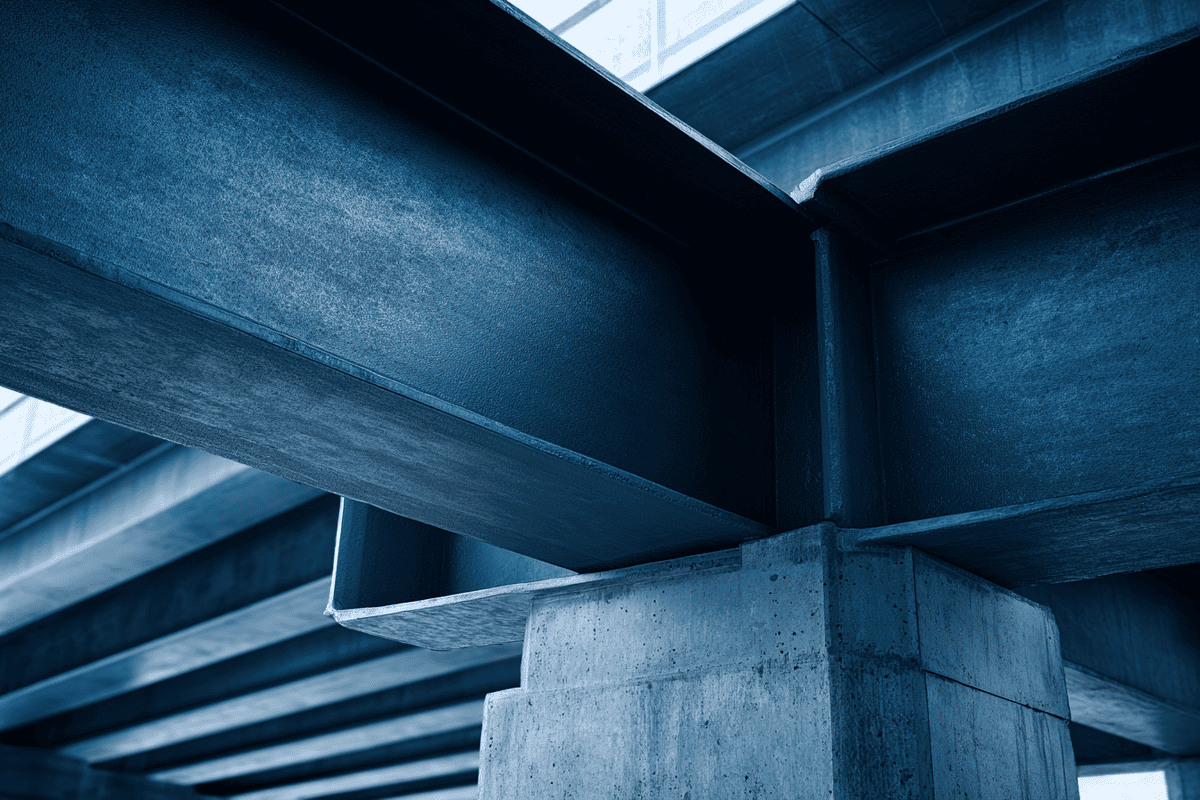

Двутавр составного сечения работает основной балкой или колонной в каркасе здания.
Типовые объекты применения:
- Подкрановые балки под мостовые краны.
- Несущие колонны и ригели каркасов промышленных и многоэтажных зданий.
- Покрытия складов, ангаров и цехов с пролетами свыше 12 метров.
- Пролетные строения эстакад и мостов.
Под каждый объект сечение и марку стали рассчитывают отдельно. Сварной профиль весит меньше катаного при равной несущей способности, длину набирают цельной балкой до 30 метров, без стыковки на монтаже.
Преимущества изготовления сварного двутавра для заказчика
Под конкретный чертеж COMETAL подбирает производственные мощности среди 600+ предприятий-партнёров, с подходящим сварочным оборудованием и средствами контроля швов. Заказчик ведет проект через одного ответственного за качество, сроки и логистику, без поиска и проверки подрядчиков.
Сварной профиль рассчитывают под точные нагрузки объекта, поэтому в балке нет лишнего металла, заложенного в типовой прокат. Раскрой из листа дает меньше отходов и цену ниже катаной балки. По запросу производство разрабатывает КМД, передает протоколы контроля вместе с изделием.
Контроль качества сварных швов двутавра

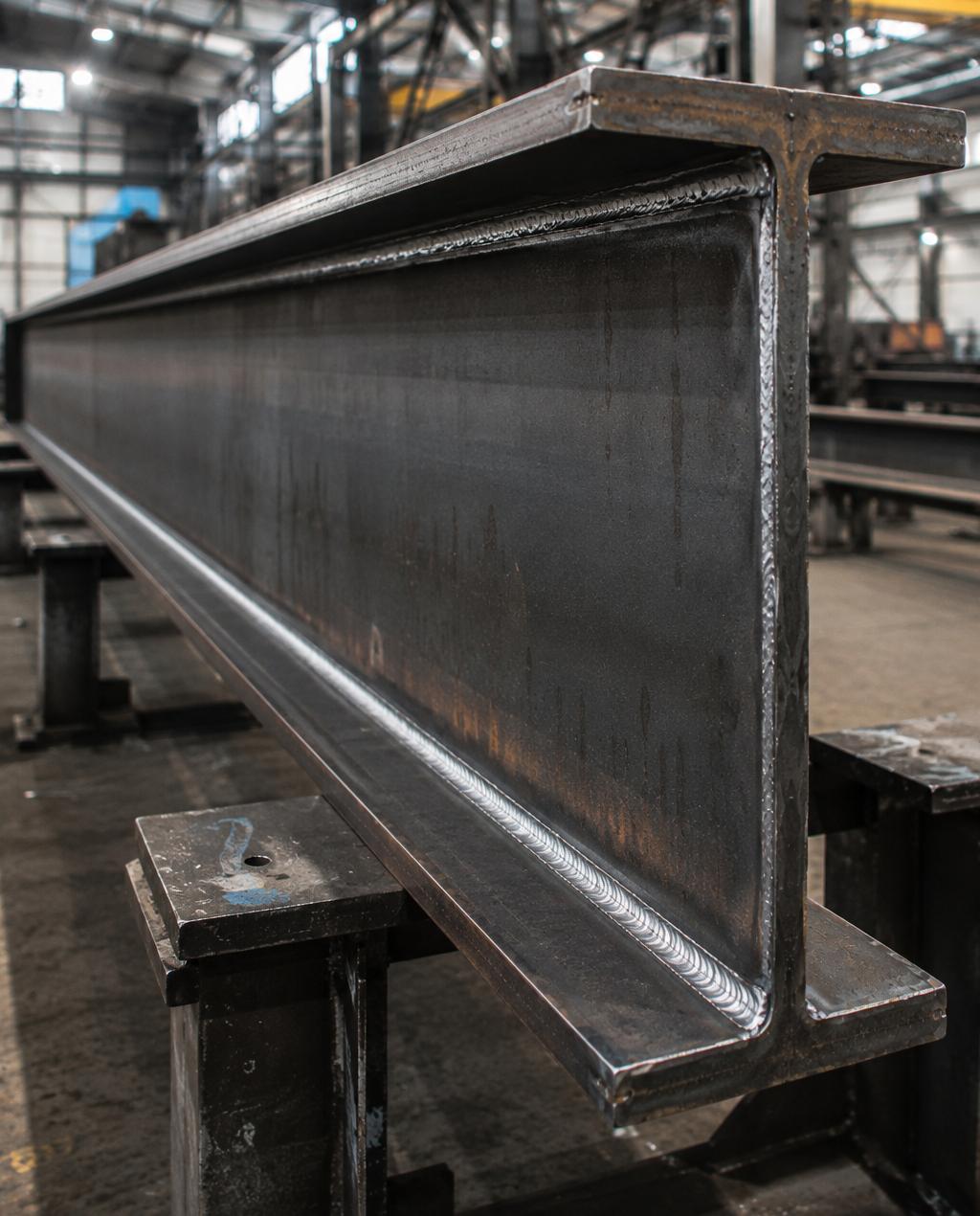

Прочность сварного двутавра держится на поясных швах, которыми стенка соединена с полками. Их варят автоматической сваркой под флюсом. У катаного профиля таких швов нет, у сварного они входят в рабочее сечение балки: непровар, подрез или поры по длине шва снижают несущую способность. Поэтому контролируют именно эти швы, их сплошность и геометрию по всей длине.
- Каждую балку осматривают визуально-измерительным контролем (ВИК): поясные швы, отклонения стенки и полок, грибовидность и винтообразность профиля.
- Внутренние дефекты швов выявляют ультразвуком (УЗК). Для подкрановых и большепролетных балок под динамической нагрузкой УЗК обязателен.
COMETAL подбирает под чертежи КМД вашего проекта производство с приборами выходного контроля и опытом на балках нужных сечений. К отгрузке прикладывают протоколы контроля и исполнительную документацию, чтобы подтвердить несущую способность.
Вопрос-ответ
В качестве основных несущих элементов в каркасах зданий, мостовых конструкциях, эстакадах, тяжелых перекрытиях и других сооружениях, где требуются высокие нагрузки и большие пролеты.
Мы производим балки как по стандартным сериям (например, ГОСТ 26020), так и любые нестандартные профили по вашим чертежам. Адаптируем продукцию под уникальные инженерные задачи и нагрузку.
Нужны чертежи или спецификацию с указанием типоразмеров, количества и ГОСТ/ТУ. При наличии только концепции наши инженеры помогут с расчетами и разработкой полного комплекта рабочих чертежей (КМД).
Используем конструкционные стали (Ст3, 09Г2С и др.) в соответствии с ГОСТ. Производство ведется по ГОСТ 23118-2012 и другим актуальным нормам.
Каждый шов проходит визуальный и измерительный контроль (ВИК). Применяем обязательный ультразвуковой контроль (УЗК), что исключает скрытые дефекты и гарантирует заявленную несущую способность.
Да. Мы организуем нанесение любой защиты по вашему ТУ: от грунтовки и покраски до горячего цинкования.
Производство на автоматизированных линиях с ЧПУ гарантирует точность раскроя и сверловки. Обязателен контроль геометрии (отклонения стенки, полок) и проверка монтажных отверстий с помощью шаблонов или КИМ.
- объем заказа;
- марка стали;
- сложность профиля (высота, толщина полок);
- необходимость строгой очистки металла перед сваркой;
- тип финишного покрытия.
Собственная служба контроля координирует график производства. Для крупных партий мы можем задействовать несколько заводов. Логистика планируется с учетом габаритов, обеспечивая сохранность изделий при перевозке.
Вы получаете доступ к промышленным мощностям 300+ специализированных заводов-партнеров через единого ответственного подрядчика. Мы берем на себя инженерную поддержку, жесткий контроль качества сварки и геометрии, а также соблюдение сроков, минимизируя ваши риски.
