Точность изготовления каждого элемента металлоконструкций - залог безопасности всего сооружения. Связующим звеном между архитектурным замыслом и реальным производством выступает разработка КМД - деталировочные чертежи металлических конструкций. Этап проектирования позволяет перевести общие расчеты в понятные для завода и монтажников документацию и инструкции.
Что такое разработка чертежей КМД
Разработка КМД (конструкции металлические деталировочные) - создание комплекта рабочих чертежей, который содержит исчерпывающую информацию для изготовления и сборки металлоконструкций. Если проект стадии КМ (конструкции металлические) определяет общую геометрию здания, сечения профилей и основные узлы, то КМД «раскладывает» эти данные на мельчайшие составляющие.
Основная цель КМД - исключить необходимость дополнительных расчетов на заводе или строительной площадке. Проработана каждая деталь:
- указаны точные размеры отверстий;
- типы и катеты сварных швов;
- способы обработки кромок и координаты крепления фасонок.
Без качественной разработки КМД металлоконструкций невозможно изготовление деталей на станках с ЧПУ и корректная сборка продукции.
Технология разработки
Современная разработка деталировочной документации происходит с использованием BIM-технологий (Building Information Modeling), которые создают трехмерные информационные модели. Автоматизирована генерация элементов чертежей и спецификаций, проверяются пространственные коллизии на этапе проектирования, риск ошибки сведен к 0.
Этапы создания документации

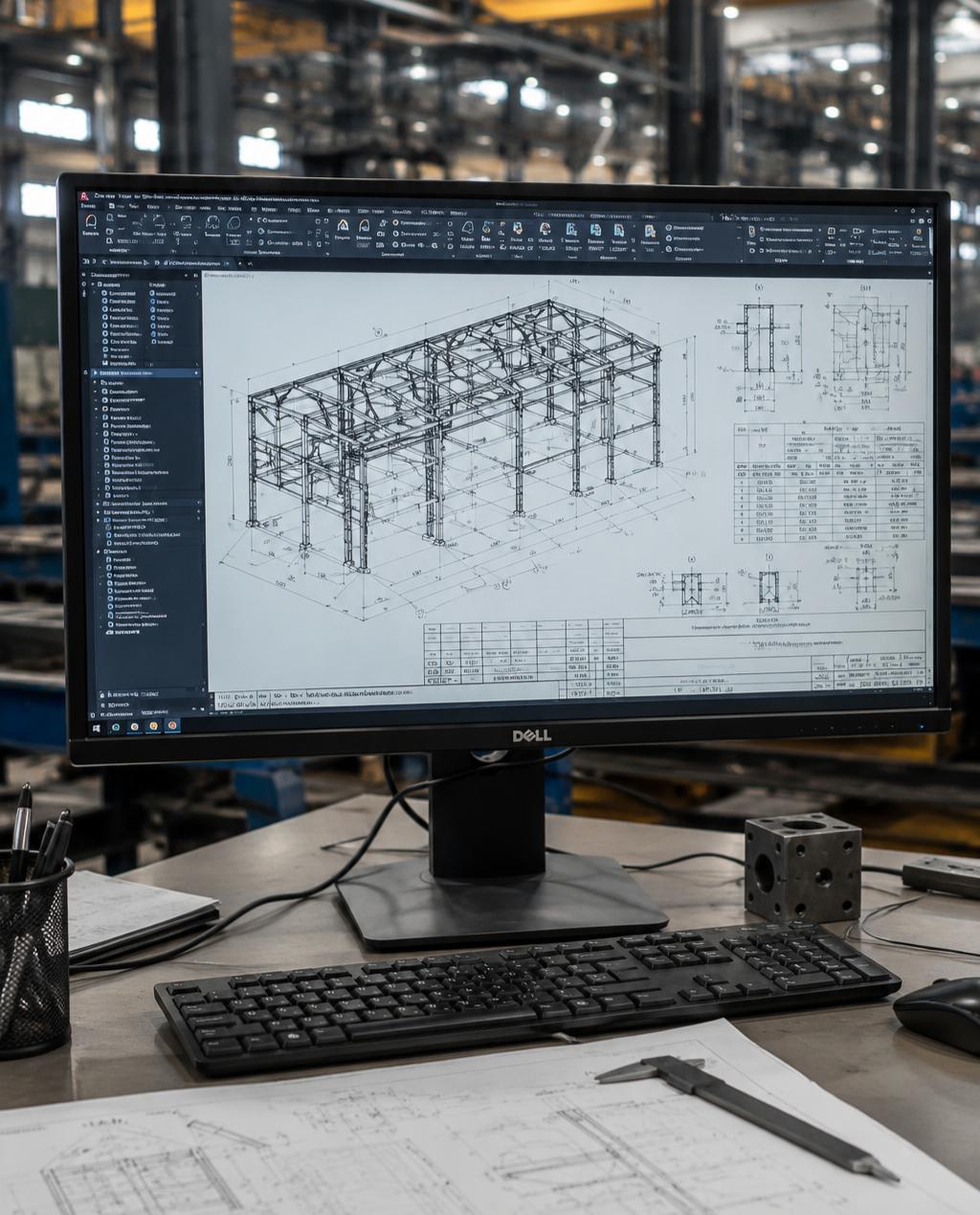

- Построение 3D-модели. Создается каркас конструкции в виртуальной среде на основе исходных данных КМ. Проверяют стыковки всех элементов.
- Генерация чертежей отправочных марок. Из модели автоматически формируются чертежи отдельных сборочных единиц (колонна, ферма, балка), которые уйдут на завод.
- Создание монтажных схем. Подготавливают планы и разрезы, показывающие монтажникам, где и как должна быть установлена каждая марка.
- Формирование ведомостей и спецификаций. Составляют списки материалов, метизов и выборки металла для закупки.
Общая структура итоговой документации
Готовый проект КМД - структурированный пакет документов, необходимый разным участникам строительства. Его передают заказчику в печатном виде и в электронных форматах (PDF, DWG, файлы для станков ЧПУ).
Что входит в стандартный состав комплекта
- Титульный лист и общие данные. Информация о проекте, технические требования к изготовлению, окраске и контролю качества швов.
- Монтажные схемы. Карта сборки для монтажников, где указано расположение всех элементов в пространстве с привязкой к осям.
- Чертежи отправочных марок. Инструкции для цеха сборки, показывающие, как сварить конкретную деталь (колонну, ферму) из отдельных пластин и профилей.
- Чертежи отдельных деталей. Эскизы пластин, фасонок и косынок для заготовительного участка.
- Ведомость отправочных элементов. Список всех готовых марок, которые должны быть отгружены на стройку.
- Сводная ведомость метизов. Расчет необходимого количества болтов, гаек и шайб для монтажа.
Сроки и нормативы
Сроки подготовки документации напрямую зависят от объема работ и загруженности конструкторского отдела. Работа над пакетом чертежей для строительства регламентируется нормативной документацией:
- ГОСТ 21.502-2016 - правила выполнения рабочей документации металлических конструкций. Для уточнения дополнительной информации по другим сооружениям используется ГОСТ Р 21.101-2020.
- СП 53-101-98 - изготовление и контроль качества стальных строительных конструкций.
Соблюдение стандартов гарантирует, что чертежи будут понятны любому производителю, а готовые конструкции металлические пройдут приемку технадзора.
Что необходимо перед созданием КМД
Чтобы начать работу, конструктору требуются исходные данные. Главный документ - это утвержденный проект стадии КМ, прошедший экспертизу, если она требуется.
Перед стартом необходимо согласовать:
- Технологические возможности завода-изготовителя. Обычно это максимальные габариты отправочных марок для транспортировки, доступные диаметры сверления и прочие нюансы.
- Изменения в сортаменте. Если заложенный в КМ профиль невозможно купить, подбирают замену по прочности.
- Предпочтительные типы монтажных соединений (сварка или болты).
Качественная подготовка исходных данных позволяет избежать переделок и простоев на производстве.
Разработка КМ и КМД под ключ от COMETAL
Платформа COMETAL - универсальный инструмент для реализации строительных проектов. Мы сотрудничаем с более чем 300 производственными компаниями и проектными бюро. Вы можете закрыть весь контур задач по металлоконструкциям: проектирование (КМ и КМД), изготовление, механообработка.
Мы делаем разработку КМД в комплексе со всеми работами по металлоконструкциям. Интеграция этапов проектирования и производства в одной экосистеме снижает риск ошибок и ускоряет строительство.
Вопрос-ответ
Разработка КМД является обязательным этапом для изготовления и монтажа любых металлоконструкций: каркасов зданий, технологических эстакад, резервуаров, нестандартных сооружений. Обязательна во всех случаях, когда требуется детализированная документация для производства.
Стоимость и сроки формируются на основе нескольких ключевых факторов:
- Сложность и объем исходного проекта (стадии КМ или эскизного проекта).
- Необходимость выполнения дополнительных расчетов узлов.
- Количество уникальных типоразмеров и монтажных элементов.
- Требуемая детализация чертежей (узлы, спецификации).
Для старта работ достаточно предоставить:
- Чертежи стадии КМ (конструкции металлические) или архитектурно-строительные решения.
- Техническое задание с указанием ключевых требований и условий.
- Общие габаритные чертежи и данные по нагрузкам (при наличии).
Мы гарантируем соответствие через строгое соблюдение стандартов:
- Разрабатываем КМД в актуальных версиях специализированного ПО (Autodesk Advance Steel, SCAD).
- Следуем требованиям СП 16.13330, ГОСТ Р 21.1101 и другим стандартам.
- Существует этап внутренней проверки чертежей на технологичность производства и монтажа.
Для минимизации рисков применяется комплексный подход:
- Сквозное 3D-моделирование всех конструкций и узлов.
- Проверка на пересечение элементов.
- Согласование сложных узлов с заказчиком и технологами производства.
Готовый комплект документации, как правило, включает:
- Общие данные и схемы монтажа.
- Чертежи отправочных элементов (марки).
- Деталировочные чертежи узлов и соединений.
- Полные спецификации на материалы и изделия.
Привязка к производственным возможностям выполняется через:
- Анализ технологических ограничений партнерского производства (габариты, оборудование).
- Учет стандартов предприятия-изготовителя в рабочих чертежах.
- Оптимизацию раскроя и рациональное использование материалов.
Внесение изменений регламентируется:
- Оформлением официальных письменных заявок от заказчика.
- Проведением оценки влияния изменений на смежные узлы и конструкции.
- Корректировкой календарного графика разработки.
Ключевые преимущества включают:
- Независимый контроль соответствия исходному проекту (КМ).
- Оптимизация металлоемкости и конструктивных решений.
- Стандартизированная документация, понятная любому производителю.
Качество финального комплекта подтверждается многоступенчатой проверкой, которая включает:
- Проверку на полноту и отсутствие внутренних противоречий.
- Контроль соответствия всем требованиям исходного задания и нормам.
- Верификацию спецификаций и сводных ведомостей материалов.
