Металлическая ферма — это прочная и легкая конструкция, предназначенная для перекрытия значительных пролётов и равномерного распределения нагрузок. Фермы широко используются в строительстве зданий и сооружений промышленного, коммерческого и гражданского назначения. Основное назначение — обеспечение устойчивости и жёсткости конструкций, где требуется большая прочность при сравнительно небольшой массе.
Фермы из металла применяются в кровельных системах, мостах, ангарах, производственных цехах, спортивных аренах, складах и других объектах, где нужно надёжное перекрытие больших пространств без промежуточных опор.
Конструкция и основные элементы металлической фермы
Перед тем как выбрать тип фермы или приступить к её расчёту, важно понимать, как устроена эта конструкция и какие элементы в неё входят. Металлическая ферма — это совокупность простых деталей, объединённых в геометрически устойчивую структуру, способную воспринимать значительные нагрузки и обеспечивать прочность перекрытий. Успешное проектирование и эксплуатация такой конструкции возможны только при знании её внутреннего устройства и роли каждого компонента.

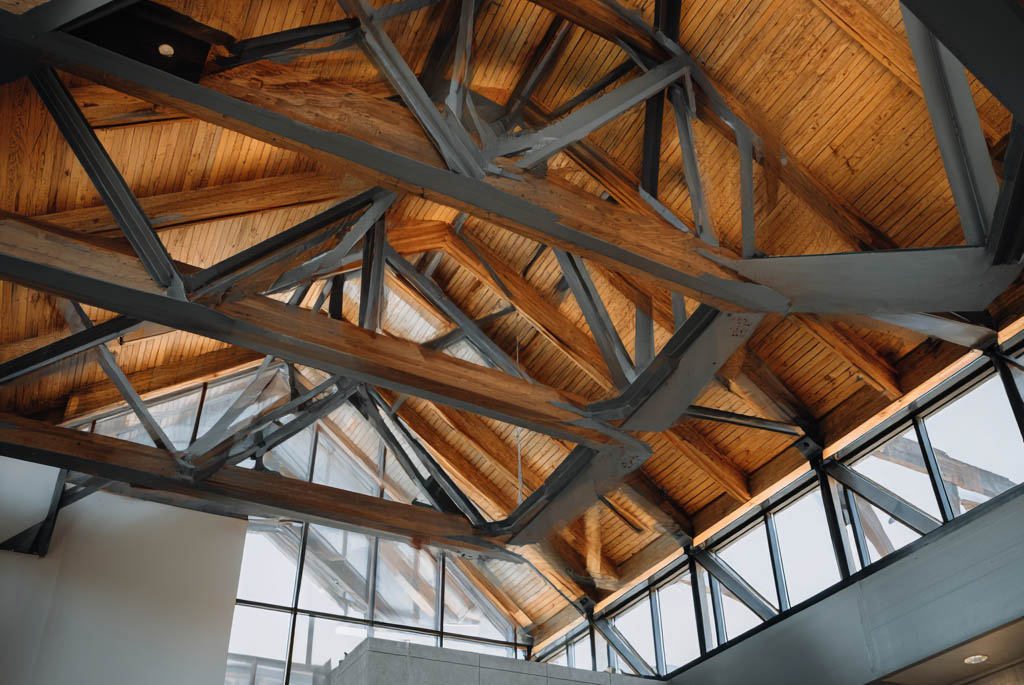

Строение металлических ферм
Металлическая ферма представляет собой замкнутую систему, состоящую из нескольких элементов, соединённых между собой жёстко или шарнирно, образующих устойчивую геометрическую форму, чаще всего треугольники. Такая форма позволяет эффективно перераспределять нагрузки и сохранять стабильность при внешнем воздействии.

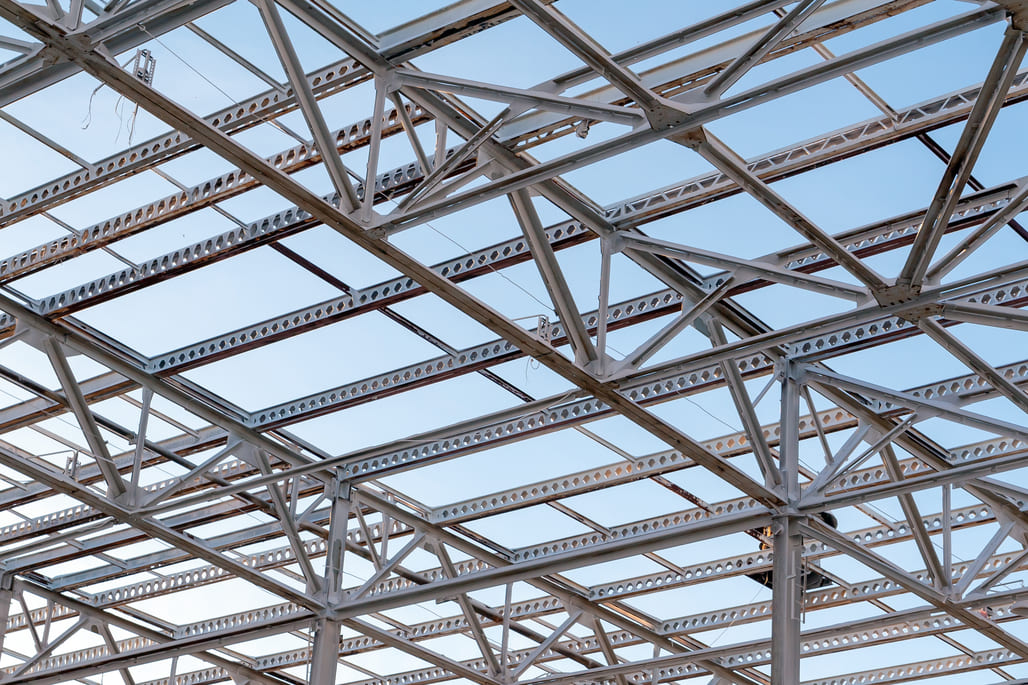

Основные компоненты и элементы
В конструкцию металлической фермы входят:
- Пояса — верхний и нижний продольные элементы, принимающие основные изгибающие усилия.
- Стойки — вертикальные элементы, соединяющие пояса.
- Раскосы — диагональные элементы, обеспечивающие прочность и устойчивость конструкции.
- Узлы — места соединения элементов, обеспечивающие передачу усилий.
Все эти элементы работают совместно, создавая жёсткую и надёжную структуру.
Виды металлических ферм
Разнообразие задач в строительстве требует применения разных типов металлических ферм. В зависимости от формы, способа опирания, схемы силового взаимодействия и условий эксплуатации, фермы классифицируются на несколько видов. Каждый из них имеет свои особенности, преимущества и ограничения. Правильный выбор конструкции позволяет оптимизировать нагрузку, снизить вес сооружения и упростить монтаж. Ниже рассмотрим наиболее распространённые типы металлических ферм, применяемые в современном строительстве.
Разновидности ферм
Металлические фермы классифицируются по нескольким признакам: по форме, числу пролётов, назначению, способу опирания и конструкции. Ниже рассмотрены основные типы.
Балочные разрезные системы
Разрезные фермы имеют один или несколько пролётов и опираются на опоры только в крайних точках. Они применяются в простых кровельных и мостовых конструкциях. Преимущество — простота расчётов и изготовления.
Неразрезные фермы
Такие конструкции перекрывают несколько пролётов с опорами не только по краям, но и в промежуточных точках. Это позволяет снизить прогиб и перераспределить нагрузки более равномерно.
Рамные фермы
Фермы рамного типа отличаются жесткими узлами и возможностью воспринимать не только вертикальные, но и горизонтальные нагрузки. Они устойчивы к ветровым и сейсмическим воздействиям, часто используются в каркасных зданиях.

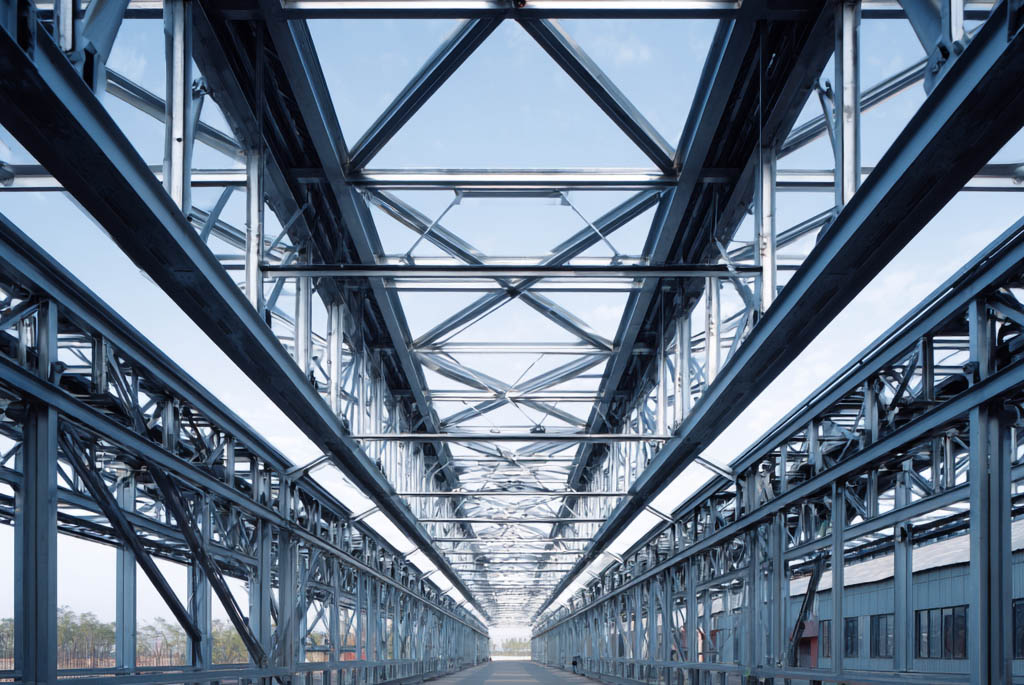

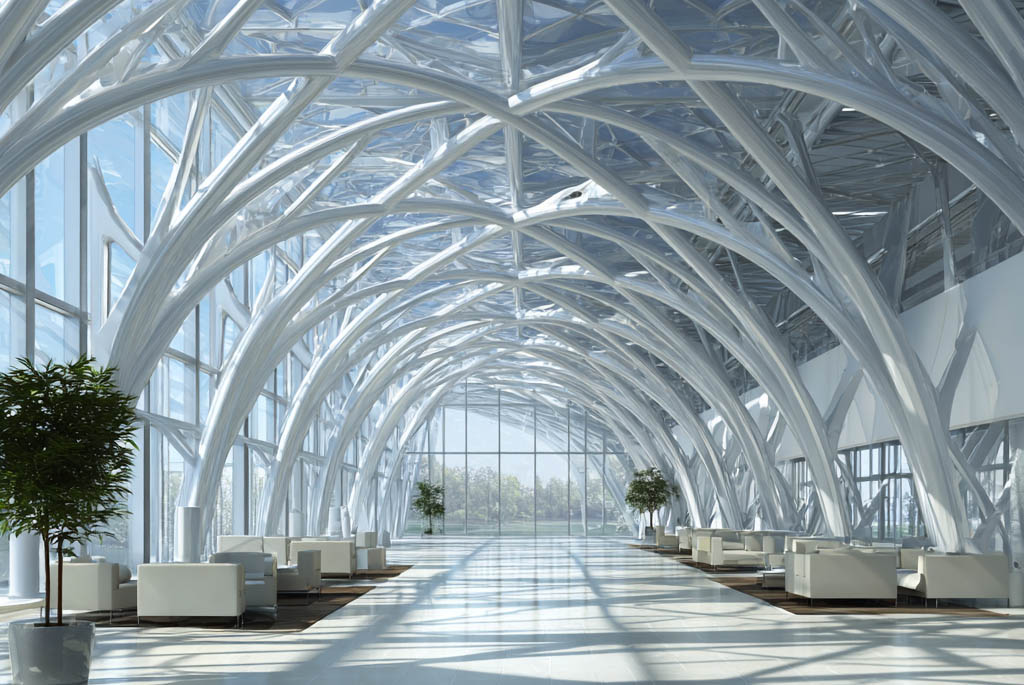

Арочные системы
Арочные фермы имеют криволинейную форму. Их используют в спортивных сооружениях, ангарах, навесах. Конструкция эффективна при больших пролётах и даёт высокую эстетическую ценность.
Консольные фермы
Консольные фермы выступают за пределы опоры, создавая вынос. Такие конструкции используются, когда необходимо перекрыть пространство без дополнительной опоры, например, в козырьках или навесах.
Полигональные фермы
Фермы с ломаным верхним поясом. Такая геометрия позволяет эффективно перераспределять нагрузки, снижая вес конструкции при сохранении прочности. Применяются в производственных зданиях и складах.
Трапецеидальные фермы
Имеют форму трапеции. Отличаются компактностью и эффективным использованием пространства, особенно в кровельных системах с небольшим уклоном.
Фермы с параллельными поясами
Имеют верхний и нижний пояса, расположенные параллельно. Эти конструкции удобны при изготовлении и монтаже, подходят для зданий с односкатными и двускатными крышами.
Фермы треугольного очертания
Традиционный тип, где верхний пояс образует равнобедренный или прямоугольный треугольник. Они используются в зданиях с высоким уклоном крыши и в мостостроении.
Материалы для металлических ферм
Наиболее часто фермы изготавливаются из:
- Углеродистой стали — доступна, легко сваривается, имеет высокую прочность, но подвержена коррозии.
- Нержавеющей стали — устойчива к влаге и химическому воздействию, но дорогая.
- Алюминия — лёгкий, коррозионностойкий, но уступает стали по прочности и требует специальной сварки.
- Оцинкованной стали — компромисс между ценой и устойчивостью к коррозии.
Выбор материала зависит от условий эксплуатации, стоимости проекта и требований к весу конструкции.
Проектирование металлических ферм
Проектирование начинается с анализа нагрузок, определения назначения конструкции и требований к внешнему виду. Важно учитывать ветровую, снеговую и эксплуатационную нагрузки, а также особенности монтажа и транспортировки.
Что учитывать при проектировании
Проектировщик должен принимать во внимание:
- Шаг между узлами;
- Высоту фермы;
- Тип соединений;
- Пролёт конструкции;
- Будущие нагрузки.
Чем больше пролёт — тем выше должна быть ферма для сохранения прочности без излишнего увеличения массы.
Выбор формы крыши
Форма крыши напрямую влияет на тип и очертание фермы. Например, для двускатной крыши подойдёт треугольная ферма, для односкатной — трапецеидальная или с параллельными поясами. При этом важно обеспечить нужный угол наклона для эффективного стока воды и снега.
Основы расчета металлических ферм
Как влияет угол наклона
Угол наклона верхнего пояса влияет на равномерность распределения нагрузок и устойчивость конструкции. Чем круче уклон, тем выше сопротивление к вертикальным воздействиям, но возрастает парусность.
Параметры базовых углов
Оптимальный угол наклона зависит от климатических условий:
- Для снежных районов — 30–45°;
- Для ветреных — 15–25°;
- В умеренной зоне — 20–35°.
Расчёты проводятся с использованием специализированного программного обеспечения и в строгом соответствии со строительными нормативами.
Изготовление и монтаж металлических ферм
Изготовление и установка металлических ферм — один из ключевых этапов в строительстве зданий с большими пролётами. Качественно изготовленная и правильно смонтированная ферма гарантирует надёжность всей конструкции, её долговечность и безопасность эксплуатации. Этот процесс требует строгого соблюдения норм, точности, использования современного оборудования и квалифицированного персонала.
Правила и советы по сборке
Изготовление ферм может производиться как в заводских условиях, так и на строительной площадке, в зависимости от габаритов конструкции и логистических ограничений. Заводская сборка предпочтительна — она обеспечивает контроль качества, точность сварки и соблюдение технологических требований.
Этапы изготовления:
- Подготовка проектной документации — чертежи, спецификации, расчёты.
- Закупка и подготовка материала — стальные профили, листы, прокат.
- Резка элементов — с применением станков с ЧПУ или плазменной резки.
- Сборка на сварочных кондукторах — обеспечивает точное расположение элементов.
- Сварка узлов и элементов — строго по технологии, с последующим контролем качества.
- Механическая зачистка швов и проверка геометрии конструкции.
- Антикоррозийная обработка — оцинковка, окраска, нанесение защитных составов.
Важно обеспечить чёткое соответствие размеров и геометрии: даже минимальные отклонения могут повлиять на стабильность конструкции.
Рекомендации:
- Использовать автоматизированную сварку на конвейерах — это повышает точность.
- Обязательно проводить неразрушающий контроль швов (ультразвук, магнитный метод).
- Своевременно устранять деформации и допуски.
Монтаж металлических ферм
Монтаж — процесс установки ферм на проектные места. Он должен быть максимально безопасным, организованным и точным, поскольку от этого зависит вся несущая способность объекта.
Методы монтажа:
- Крановый способ — используется при установке ферм большой длины.
- Монтаж с выдвижных платформ — для закрытых объектов или с ограниченной доступностью.
- Поэлементная сборка — применяется, если транспортировка целых ферм невозможна.
Основные этапы:
- Подготовка фундамента и опорных частей;
- Установка монтажных приспособлений, кранов, страховки;
- Подъём и установка ферм;
- Фиксация на опорных узлах;
- Установка связей между фермами для повышения жёсткости;
- Проверка уровней, геометрии и креплений.
Особое внимание уделяется безопасности работ на высоте, особенно при сборке кровли.
Сферы применения металлических ферм
Металлические фермы применяются в самых разных отраслях благодаря своей универсальности, лёгкости и способности перекрывать значительные пролёты без промежуточных опор. Это делает их незаменимыми в ряде случаев, когда другие типы конструкций не обеспечивают достаточной прочности или требуют больше материалов.
Основные направления применения:
- Промышленное строительство — заводы, цеха, ангары. Здесь фермы позволяют создавать каркасы зданий с большим пролётом и быстрым монтажом.
- Гражданское строительство — торговые центры, спортивные комплексы, бассейны, кинотеатры. Используются в кровельных и межэтажных перекрытиях.
- Сельское хозяйство — коровники, зернохранилища, теплицы. Особенно востребованы фермы с арочной формой и лёгким весом.

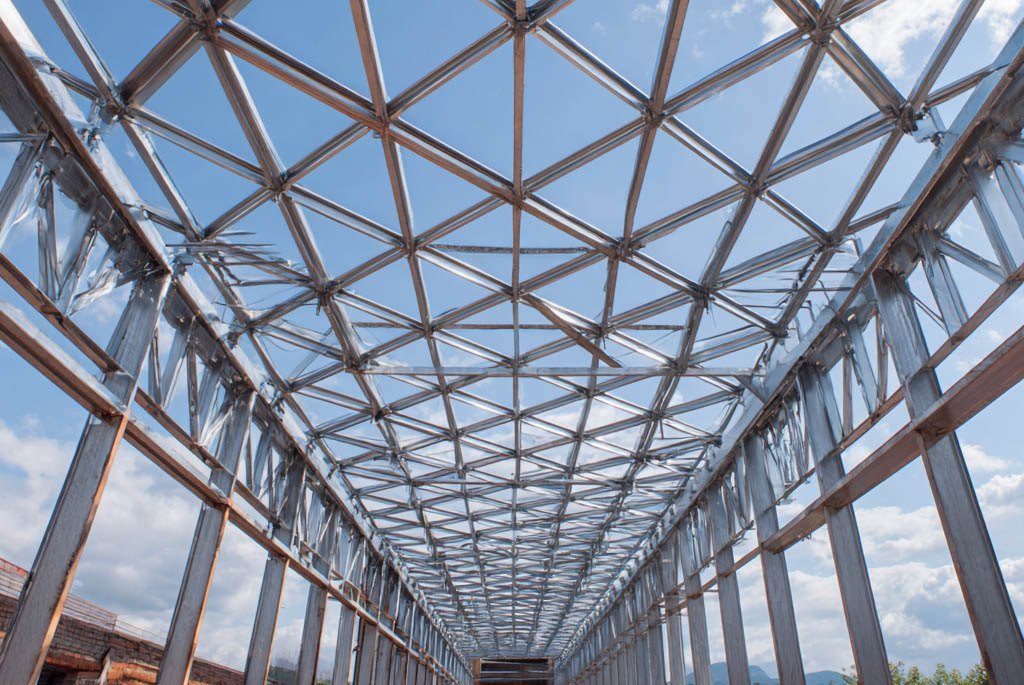

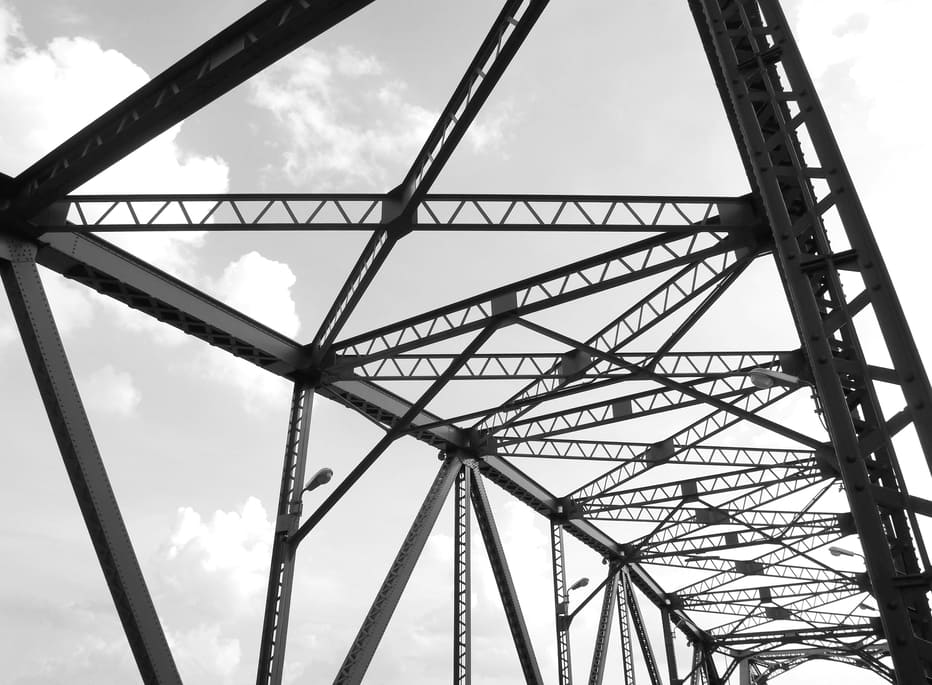

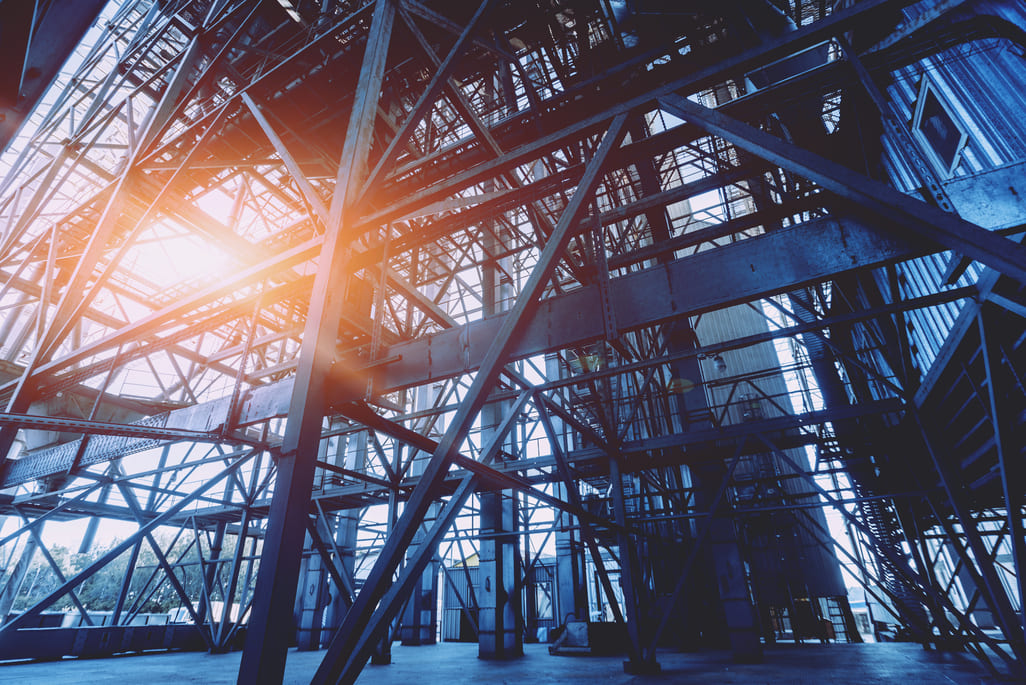

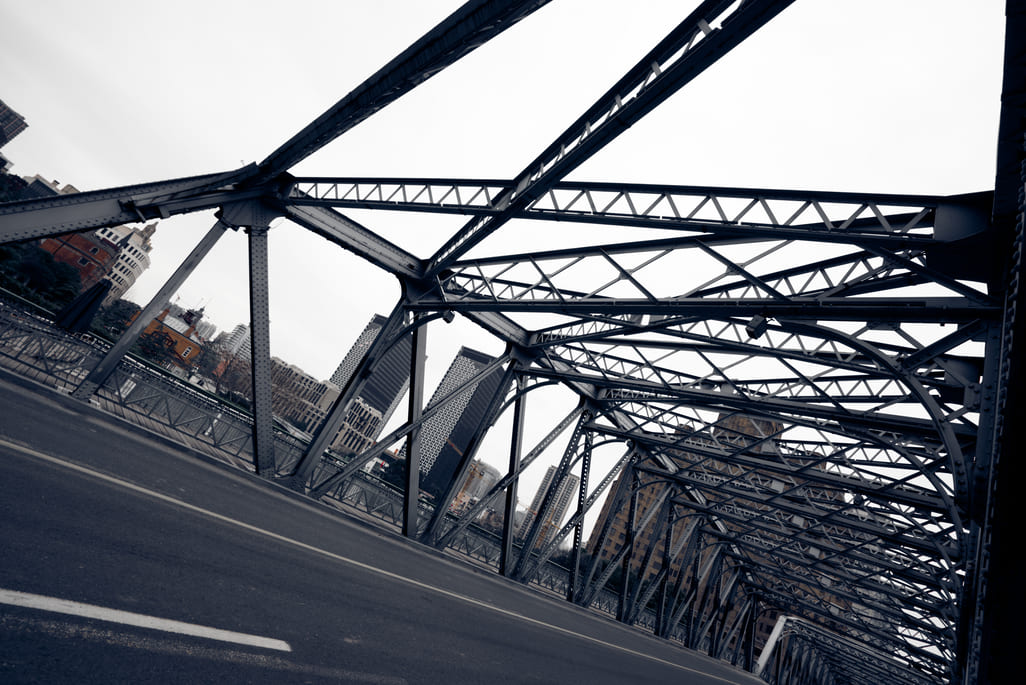

- Инфраструктурные объекты — мосты, эстакады, путепроводы. Здесь используются тяжёлые неразрезные и рамные фермы, способные выдерживать динамические нагрузки.
- Малые архитектурные формы — навесы, остановочные комплексы, козырьки, террасы. Консольные и арочные фермы позволяют создать лёгкие и визуально привлекательные конструкции.
Преимущества ферм особенно проявляются в районах с повышенными снеговыми и ветровыми нагрузками, а также в сейсмоопасных регионах, где нужна высокая прочность при небольшом весе.
Стоимость изготовления металлических ферм
Финальная стоимость фермы определяется множеством факторов и может варьироваться в широком диапазоне. Относительная простота конструкции не означает автоматически низкую цену — важно учитывать затраты на материалы, проектирование, обработку, транспортировку и монтаж.
Влияющие факторы:
- Материал. Углеродистая сталь — наиболее дешёвый вариант. Алюминий и нержавеющая сталь увеличивают цену на 30–100%.
- Тип фермы и её форма. Арочные и полигональные конструкции сложнее в изготовлении и дороже прямых.
- Пролёт. Чем больше длина, тем дороже ферма — требуется больше материала и усиливающих элементов.
- Толщина и сечение металлопроката. Прямо влияет на расход металла.
- Тип соединений. Болтовые конструкции дешевле в изготовлении, но требуют больше времени при монтаже.
- Количество. Массовое производство снижает цену за счёт эффекта масштаба.
- Дополнительная обработка — покраска, оцинковка, антикоррозийные покрытия увеличивают цену на 10–20%.
Примерные ориентиры стоимости:
- Простая ферма 6–12 м: от 3 000 до 5 000 руб/м².
- Средние фермы 12–20 м: от 5 000 до 7 000 руб/м².
- Большие пролёты 20–30 м: от 7 000 до 10 000 руб/м² и выше.
Эти значения — ориентировочные и могут меняться в зависимости от региона, загруженности производства, уровня автоматизации и текущих цен на металл.
Совет: для получения точной сметы рекомендуется обращаться в производственные компании с проектом и чертежами. Это позволит учесть все параметры и выбрать оптимальное соотношение цена/качество.
Металлические фермы — это надёжное и универсальное решение для перекрытия больших пространств. При выборе конструкции важно учитывать условия эксплуатации, форму крыши и предполагаемые нагрузки. Правильное проектирование и точный расчёт являются основой безопасности и долговечности.
