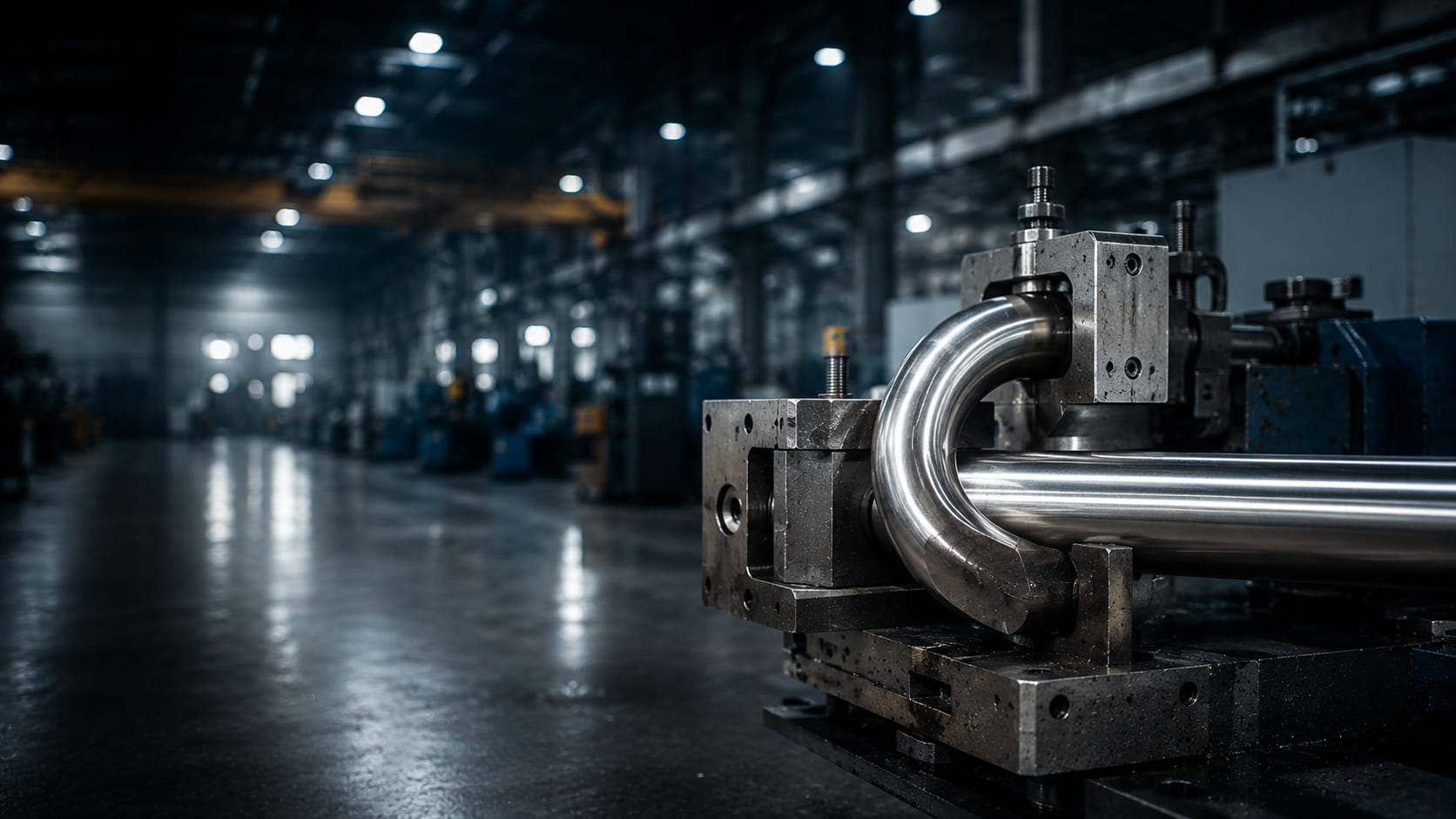

Гибка трубы из нержавеющей стали
в производстве
COMETAL объединил на одной цифровой платформе широкую сеть проверенных исполнителей, имеющих вертикальные, горизонтальные, портальные и многоосевые фрезерные станки.
Благодаря этому мы обеспечиваем быстрое и точное изготовление деталей любой сложности — от корпусных элементов и рам до турбинных лопаток с криволинейными поверхностями, за наименьшее количество установов, обеспечивая необходимую точность и оптимальные сроки изготовления.
Выполненные заказы
Выгодные условия
дней
сделки
дней
Процесс на производстве — в видео
Как мы работаем
Технологические детали и стандарты
Что представляет собой гибка трубы из нержавеющей стали
Гибка нержавеющих труб — операция холодного или горячего деформирования, при которой заготовка приобретает заданный радиус и угол без разрезов и сварки. Управляемое усилие изгибает гибкий участок по оправке или роликам; металл сохраняет сплошность и пассивирующий слой. Технологию применяют, чтобы избежать стыков на трубопроводе и получить узел с предсказуемой гидравликой.
Важно: нержавейка обладает выраженной пружинистостью — после снятия нагрузки угол частично возвращается. Угол гиба закладывают с компенсацией, а радиус подбирают под марку стали и толщину стенки, чтобы стенка не начала гофрировать.
Материалы и марки
В работу идёт нерж аустенитного класса: AISI 304 (08Х18Н10), AISI 316, 12Х18Н10Т. У них пластичность, стойкость к коррозии и стабильное поведение при холодной деформации. Реже — ферритные и дуплексные стали: требования к радиусу и нагреву у них жёстче.
На результат влияют:
- марка и состояние трубы;
- толщина стенки относительно диаметра;
- наличие сварного шва и его положение;
- чистота поверхности.
Технологии и оборудование
На станках с ЧПУ выполняется дорновая гибка: оправка внутри трубы исключает овализацию сечения. Для толстостенных заготовок применяется обкатка, для нескольких радиусов — наматывание. При большом диаметре подключают гибочно-растяжное оборудование, для профильных труб — роликовые трубогибы. При сложных радиусах нержавейку отжигают при 1050–1100 °C — металл становится податливее. Контроль качества включает проверку угла, овальности и утонения стенки.
Параметры и допуски
Партнёры COMETAL принимают трубу круглого, профильного и овального сечения. Наружные диаметры — от 6 до 400 мм и более, толщина стенки — от 0,5 мм, углы — от 5 до 180°. Минимально допустимый радиус — 2–3 наружных диаметра; для тонкостенных требование жёстче. Допуски согласуются по чертежу; в сериях оптом важна повторяемость.
Как заказать через COMETAL
COMETAL — B2B-компания и цифровая платформа для заказа металлообработки. Заказ оформляется по чертежам и исходным данным:
- чертёж с радиусами, углами и базами;
- марка стали и типоразмер трубы;
- количество и партионность;
- требования к поверхности и допускам.
Стоимость
Цена услуги формируется из технологических параметров. На неё влияют марка нержавейки, радиус и число гибов, необходимость отжига, объём партии. Тариф за нормо-час — от 300 руб. На сериях штучная цена становится ниже за счёт повторяемости. Если нужно купить готовые гнутые элементы по типовым чертежам — уточните номенклатуру у менеджера. Расчёт выполняется индивидуально после получения чертежа.
Вопрос-ответ
В основном работают с аустенитным классом — AISI 304 (08Х18Н10), AISI 316, 12Х18Н10Т: у них хорошая пластичность, стойкость к коррозии и стабильное поведение при холодной деформации. Ферритные и дуплексные стали тоже гнутся, но требования к радиусу и нагреву у них жёстче.
Минимально допустимый радиус — 2–3 наружных диаметра. Для тонкостенных заготовок требование жёстче: иначе стенка начинает гофрировать на внутренней дуге, а сечение овализуется.
Нержавеющая сталь обладает выраженной пружинистостью — после снятия нагрузки угол частично возвращается. Поэтому угол гиба закладывают с компенсацией, а радиус подбирают под конкретную марку и толщину стенки, чтобы геометрия после разгрузки совпала с чертежом.
Наружные диаметры — от 6 до 400 мм и более, толщина стенки — от 0,5 мм, углы гиба — от 5 до 180°. Принимают круглое, профильное и овальное сечение. На крупные диаметры подключают гибочно-растяжное оборудование.
Внутрь трубы заводится оправка (дорн), которая удерживает сечение и не даёт ему овализоваться при изгибе. Метод критичен для тонкостенных труб и малых радиусов — без дорна стенка на внутренней дуге сминается, а на внешней утончается.
При сложных радиусах и толстостенных заготовках нержавейку отжигают при 1050–1100 °C — металл становится податливее и снижается риск трещин. После операции восстанавливают пассивирующий слой, чтобы не потерять коррозионную стойкость.
На цену влияют марка нержавейки, радиус и число гибов, необходимость дорна или отжига, толщина стенки, объём партии. Тариф за нормо-час — от 300 руб. На серии стоимость одного гиба снижается за счёт стабильной настройки станка и повторяемости операции.
