Гибка профильной трубы
в производстве
COMETAL объединил на одной цифровой платформе широкую сеть проверенных исполнителей, имеющих вертикальные, горизонтальные, портальные и многоосевые фрезерные станки.
Благодаря этому мы обеспечиваем быстрое и точное изготовление деталей любой сложности — от корпусных элементов и рам до турбинных лопаток с криволинейными поверхностями, за наименьшее количество установов, обеспечивая необходимую точность и оптимальные сроки изготовления.
Выполненные заказы
Выгодные условия
дней
сделки
дней
Процесс на производстве — в видео
Как мы работаем
Технологические детали и стандарты
Гибка профильной трубы — операция холодного деформирования, при которой квадратная или прямоугольная заготовка приобретает заданный радиус и угол без разрезов и сварных швов. В отличие от круглой трубы, профиль ведёт себя при изгибе сложнее: стенки на внутренней дуге стремятся выпучиться, на внешней — утончиться, а сечение — потерять прямоугольность. Поэтому технологию строят вокруг трёх параметров: марка металла, толщина стенки и радиус гиба.
Что представляет собой гибка профильной трубы
Профильную трубу гнут, чтобы получить арки, каркасы навесов, теплицы, рекламные конструкции и мебельные рамы. Гнутый металлический элемент без стыков прочнее сварного и не требует обработки шва.
Важно: минимально допустимый радиус зависит не только от размера сечения, но и от ориентации профиля относительно плоскости гиба. Прямоугольную трубу 40×20 мм можно согнуть «на ребро» и «на плашку» — допустимые радиусы у этих схем отличаются.
Материалы
В работу принимают стальной прокат (Ст3, 09Г2С), оцинкованную и нержавеющую профильную трубу, иногда алюминиевый профиль. На результат влияют:
- марка металла и его пластичность;
- толщина стенки относительно габарита сечения;
- наличие сварного шва и его положение при гибке;
- состояние поверхности — окалина, защитное покрытие.
Для оцинкованной трубы критично сохранить покрытие в зоне сгиба, для нержавейки — пассивирующий слой.
Технологии и оборудование

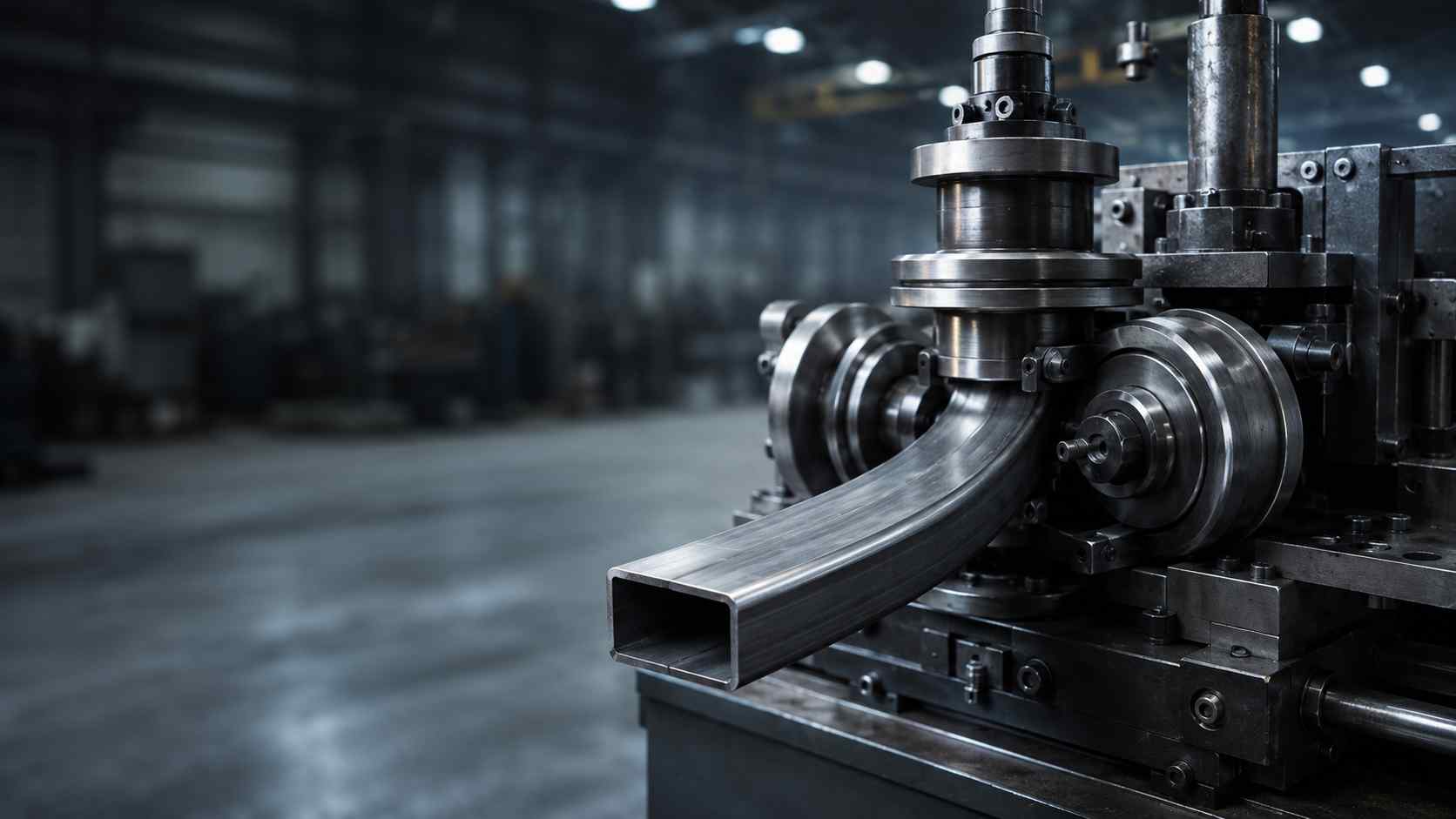

На профилегибочных станках с ЧПУ заготовка пропускается через три ролика: два опорных и один прижимной, который задаёт радиус. За несколько проходов гибкая труба плавно сгибается до требуемой кривизны без потери геометрии сечения. Схема подходит для длинных заготовок, арок и колец.
Для коротких деталей с малыми радиусами применяется дорновая гибка: внутрь трубы заводится оправка, исключающая складывание стенки. Для серий с повторяющимися радиусами используют шаблонную гибку на матрице. При сложных конфигурациях зона изгиба предварительно нагревается.
Контроль качества включает проверку радиуса шаблоном, контроль угла поворота, замер овальности и прямоугольности сечения, осмотр на трещины и складки.
Параметры заготовок
Партнёры COMETAL принимают профильную трубу квадратного и прямоугольного сечения. Габариты сторон — от 10×10 до 200×200 мм и более, прямоугольные сечения — до 300×200 мм; толщина стенки — от 1 до 12 мм. Минимально допустимый радиус — обычно 2,5–3 высоты профиля; для тонкостенных и крупногабаритных заготовок требование жёстче. Углы — от 5 до 360° (замкнутые кольца и спирали).
Также выполняется гибка трубы круглого сечения по тем же станкам — это отдельная услуга со своими допусками.
Где применяется
Гибка профильной трубы востребована в широкой области применения:
- строительство — арочные ангары, навесы, теплицы, козырьки;
- мебельное производство — каркасы столов, стульев, стеллажей;
- реклама — объёмные буквы, рамки, конструкции;
- ограждения и перила — гнутые элементы без сварных стыков;
- машиностроение — рамы, защитные дуги, кронштейны.
Как заказать через COMETAL
COMETAL — B2B-компания и цифровая платформа для заказа металлообработки. Заказ оформляется по чертежу и исходным данным:
- чертёж с указанием радиуса, угла и базовых точек;
- марка металла и типоразмер сечения (например, 40×40×2 мм);
- количество и партионность;
- требования к поверхности и допускам;
- сведения о дальнейшей сварке, окраске или оцинковке.
Платформа подбирает завод с подходящим оборудованием, фиксирует требования письменно и контролирует доставку готовых изделий.
Стоимость
Цена услуги формируется из технологических параметров, а не «за погонный метр». На неё влияют марка металла и типоразмер сечения, радиус и количество гибов, сложность конфигурации (одиночный изгиб, многорадиусный контур, замкнутое кольцо), необходимость дорновой оснастки или нагрева, объём партии.
Тариф за нормо-час — от 300 руб. На сериях штучная цена становится ниже за счёт повторяемости и стабильной настройки станка. Расчёт по конкретному заказу выполняется индивидуально после получения чертежа.
Вопрос-ответ
Минимально допустимый радиус — обычно 2,5–3 высоты профиля. Для тонкостенных и крупногабаритных заготовок требование жёстче: при попытке согнуть труб́у на меньший радиус стенка на внутренней дуге начнёт складываться, а сечение — терять прямоугольность.
Квадратное и прямоугольное сечение от 10×10 до 200×200 мм, прямоугольные — до 300×200 мм. Толщина стенки от 1 до 12 мм. Углы гиба — от 5 до 360°, включая замкнутые кольца и спирали.
Это ориентация прямоугольной трубы относительно плоскости изгиба. У трубы 40×20 мм гиб «на плашку» (по широкой стороне) и «на ребро» (по узкой) дают разные допустимые радиусы и разную жёсткость готового изделия. Схему фиксируют в чертеже до запуска заказа.
В работу принимают стальной прокат (Ст3, 09Г2С), оцинкованную и нержавеющую профильную трубу, иногда алюминиевый профиль. Для оцинковки критично сохранить покрытие в зоне сгиба, для нержавейки — пассивирующий слой.
Профилегибочный станок с тремя роликами подходит для длинных заготовок, арок и колец — трубу плавно сгибают за несколько проходов. Дорновая гибка применяется для коротких деталей с малыми радиусами: оправка внутри трубы исключает складывание стенки.
В строительстве (арочные ангары, навесы, теплицы, козырьки), в мебельном производстве (каркасы столов и стеллажей), в рекламе (объёмные буквы и рамки), в ограждениях и перилах, а также в машиностроении — рамы, защитные дуги, кронштейны.
Цена формируется из технологических параметров: марка металла и типоразмер сечения, радиус и количество гибов, сложность контура (одиночный изгиб, многорадиусный, замкнутое кольцо), необходимость дорновой оснастки или нагрева, объём партии. Тариф за нормо-час — от 300 руб., на серии штучная цена снижается.
