Гибка профильного проката
в производстве
COMETAL объединяет исполнителей, выполняющих гибку профильного проката — арок, дуг, колец и криволинейных элементов конструкций — для строительных и промышленных задач.
Это позволяет изготавливать элементы различной формы с учётом требований к геометрии и условиям эксплуатации, подбирая исполнителя под тип профиля, радиус и точность гиба. Мы помогаем подобрать исполнителя под тип профиля и радиус гиба и сравнить предложения нескольких производителей.
Выполненные заказы
Выгодные условия
дней
сделки
дней
Процесс на производстве — в видео
Как мы работаем
Технологические детали и стандарты
Гибка профиля — это технология, позволяющая придать заготовке нужную форму с заданным радиусом. Изменяются существующие углы профиля или выполняются новые. Результат — получаем монолитные изделия вместо соединения деталей с помощью резьбы или сварки.
При гибке профилей нужно учитывать параметры технологических прямых участков на заготовках. Для профилегибочных станков, в зависимости от размера профиля, как правило, от 300 мм до 800 мм. Для дорнового оборудования — от 50 мм до 200 мм. Плюс потребуется 1-2 хлыста профиля на каждый типоразмер.
Металлопрофиль может иметь различную форму:
- прямоугольник;
- овал;
- квадрат;
- круг;
- сложный многоугольник.
Точный расчёт деформации металла позволяет создать прочные элементы, повысить удельное сопротивление, снизить вероятность коррозии, неизбежной на месте сварного шва.
Технологии гибки профиля
Виды металла
Основное различие между стальным и алюминиевым профилем — уровень пластичности металла. От него зависит способность детали при внешнем воздействии изменить форму, но при этом избежать деформации структуры. Гибка алюминиевого профиля сложна из-за характеристик самого металла.
Алюминий обладает небольшой пластичностью. Результат — возможно появление складок, к тому же у этого металла минимальная стойкость к разрывам. При небольшом радиусе гиба алюминиевый прокат может просто треснуть. Требуется предварительное выполнение точных расчётов и квалифицированная работа на специальных гибочных станках.
При гибке стальных изделий учитываем эффект пружинения. Он зависит не только от толщины стенки профиля, но и радиуса гибки. Потребуется последующая калибровка.
Конфигурация профиля
П-образная гибка для алюминиевых и стальных листов может быть выполнена на гидравлическом или механическом станке. Оборудование с ЧПУ обеспечивает гибку высокой точности. Такие изделия широко используются:
- в строительстве для каркасов;
- при создании крепёжных и направляющих элементов;
- в машиностроении;
- в мебельном производстве.
T-образная гибка применяется при работе с цветными металлами, легированной и конструкционной сталью. Формат — рулонный и листовой прокат. Сфера применения изделий:
- строительство;
- энергетическая отрасль;
- мебельное производство;
- сельское хозяйство.
Полученные изделия эксплуатируют в промышленном оборудовании в качестве металлических каркасов для конвейеров, станков, подсобных устройств на предприятиях и в складских помещениях.
Мастер должен точно рассчитать усилие — при недостаточном не получится создать нужный угол, а при избыточном профиль просто треснет. Смещение металла должно быть равномерным — только так можно избежать появление складок и волн. При работе с трубами главная задача — не допустить сплющивание в местах сгиба.

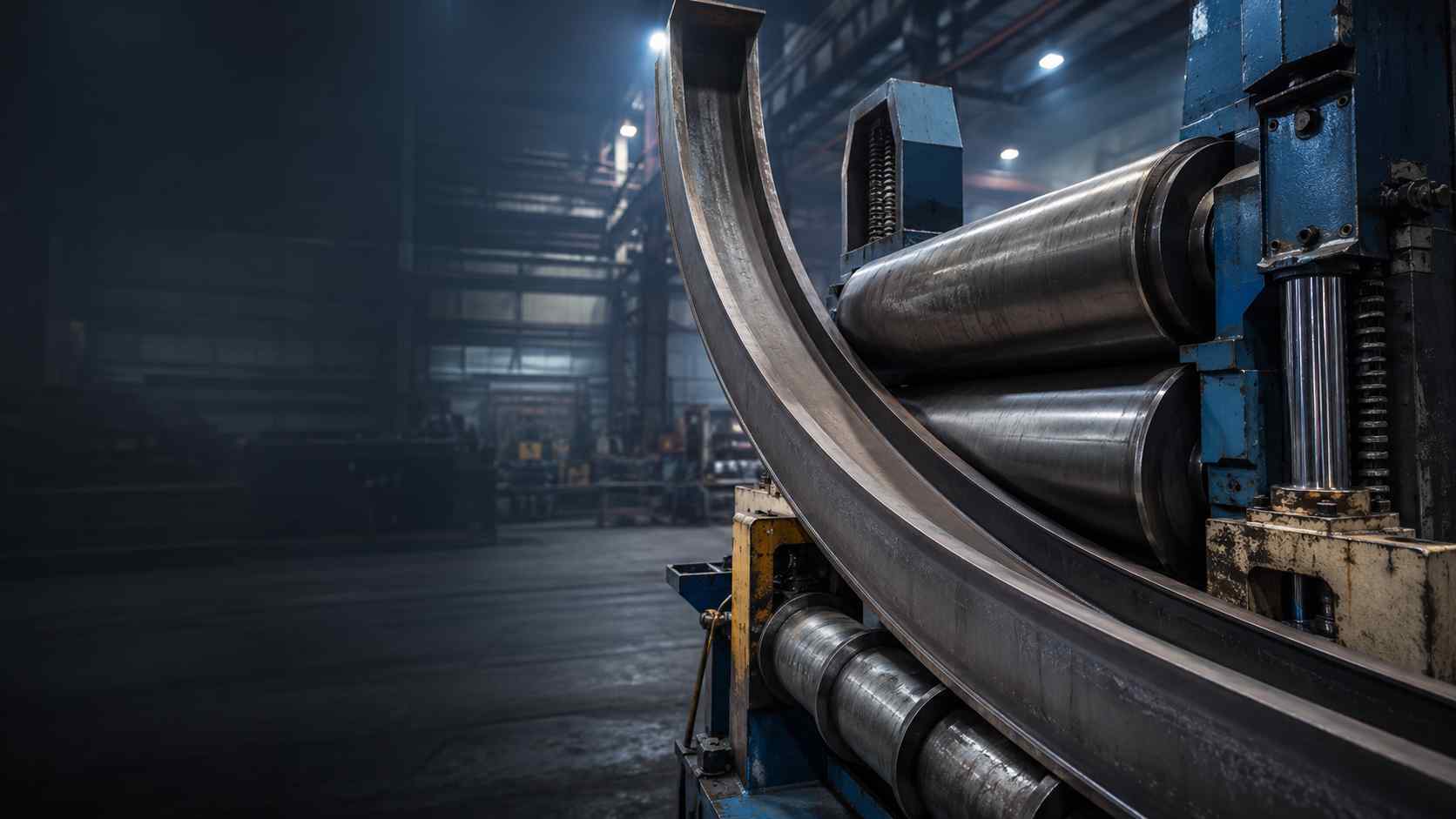

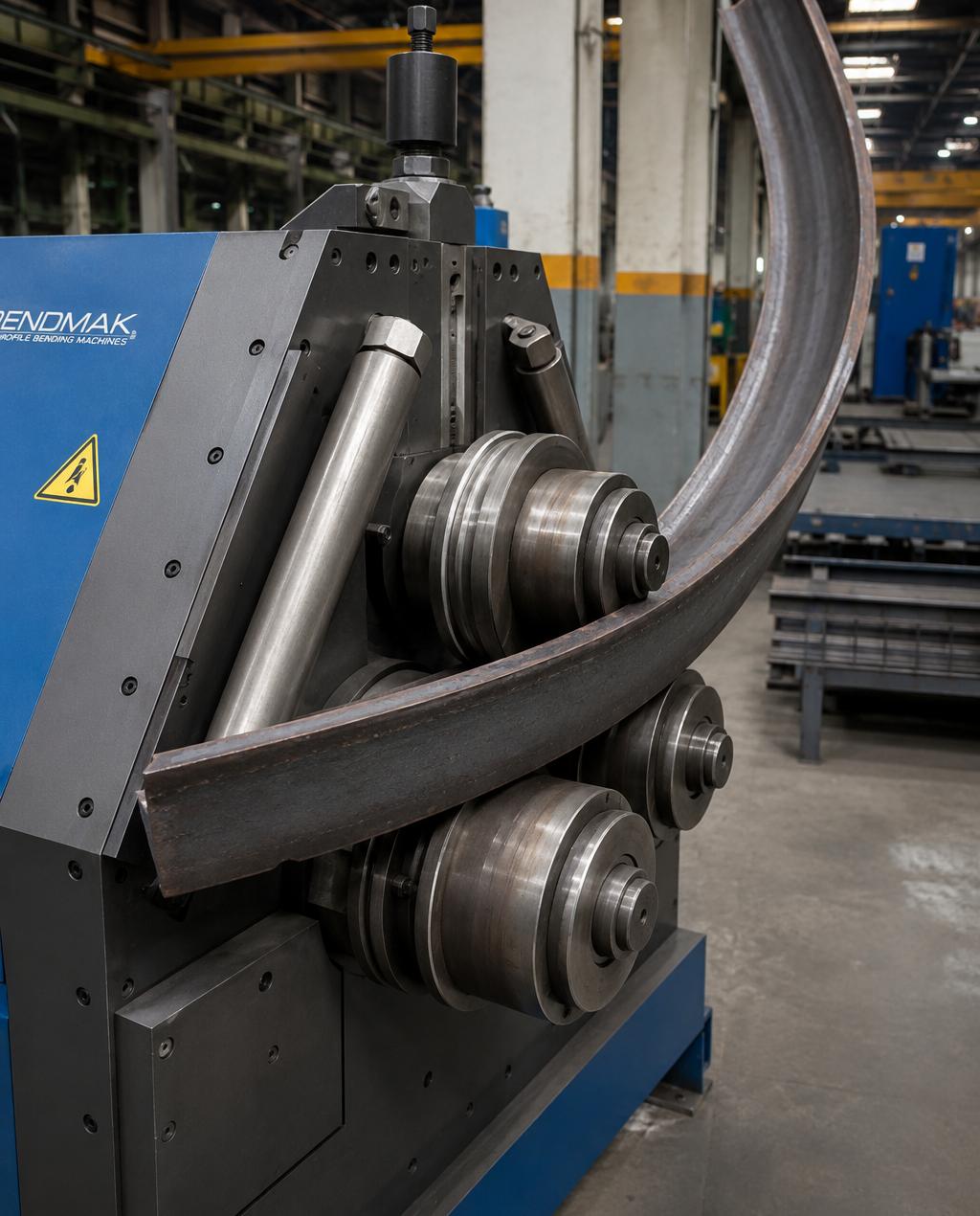

Станки для гибки профиля
Электротехнические. Ориентированы на серийное производство. Подходят для различных видов профиля, включая тавры и уголки. Эффективны для толстостенного профиля. Высокопроизводительны, обеспечивают точность гиба. Ручная подача заготовок.
Гидравлические. Подходят для работы с профилем значительного размера и толщины, независимо от вида сечений. Размеры прямоугольных — до 60х30 мм. На гидравлическом оборудовании выполняют гибку толстостенных изделий, включая трубы. При работе с пустотелым профилем важно, чтобы ни с внутренней, ни с внешней стороны не образовались складки. Станки на гидравлическом приводе позволяют с минимальными затратами времени изготовить большое количество деталей.
Заказ гибки профиля на платформе Cometal
B2B-компания COMETAL обеспечит выполнение гибки по чертежу заказчика. Информация в формате DXF/DWG. Должны быть указаны характеристики металлопрофиля:
- вид металла, марка;
- толщина проката;
- радиус гибки;
- допуски;
- дополнительная обработка;
- необходимость маркировки;
- упаковка.
Партнёры компании Кометал — около 300 предприятий, оснащённых современным гибочным оборудованием и укомплектованных штатом квалифицированных мастеров. Среди выполненных задач — гибка всех видов профильного проката, включая швеллеры, уголки, балки, трубы разного диаметра, прутки, а также листовой металл.
Стоимость гибки
Итоговый прайс определяется по сумме критериев:
- материал;
- толщина;
- размер;
- сложность;
- объём партии;
- срочность заказа;
- дополнительные операции.
На нашей платформе под любую задачу можно подобрать исполнителя с релевантным опытом. Мы принимает в работу все типы металлического профиля — из стали, алюминия, широкого ряда сплавов. Можно заказать услугу по гибке небольшой серии или крупной партии.
Вопрос-ответ
Уголок, швеллер, двутавр, полосу, круг, квадрат, трубу и профильную трубу. Гибка выполняется в любой плоскости: швеллер и уголок гнутся полками наружу или внутрь, двутавр — «на плашку» или «на перо», каждый вариант требует своей оснастки.
Профиль имеет развитое сечение, и при изгибе стенки стремятся потерять устойчивость — появляются гофры на внутренней стороне и распрямление полок на наружной. Поэтому гибка идёт постепенно, за несколько проходов с малым обжатием, а не за один ход, как на прессе.
Зависит от высоты профиля и плоскости гиба. Ориентир для гибки «на плашку» — от 8–12 высот сечения, «на перо» — существенно больше, от 20–25 высот. При меньшем радиусе профиль теряет геометрию, поэтому радиус согласовывается с технологом заранее.
Небольшая деформация неизбежна: возможно уменьшение высоты профиля и раскрытие полок в пределах допуска. На оснастке, соответствующей типоразмеру, отклонения минимальны. Если требуется сохранить сечение строго, применяют гибку с внутренней поддержкой.
Арочные конструкции ангаров и навесов, кольцевые элементы каркасов, обрамления резервуаров, лестничные ограждения и поручни, элементы вентиляционных и транспортных систем. Гнутый профиль заменяет составную сварную конструкцию из отрезков и выглядит аккуратнее.
Технически да, но покрытие в зоне гиба трескается и отслаивается, особенно горячий цинк. Правильный порядок — сначала гибка, потом нанесение покрытия. Если гнётся уже оцинкованный прокат, повреждённые участки восстанавливают цинконаполненным составом.
