Сварные рамы с механической обработкой
в производстве
Производим сварные рамы с механической обработкой под оборудование, обеспечивая точность геометрии и готовность к сборке.
COMETAL изготавливает сварные рамы с последующей механической обработкой по чертежам заказчика. Такие конструкции нужны там, где оборудование монтируется прямо на раму, без дополнительной подгонки по месту: станки, насосные агрегаты, редукторы, испытательные стенды. Работаем с изделиями любой сложности: от простых оснований до многосоставных корпусных конструкций. Принимаем единичные и серийные заказы.

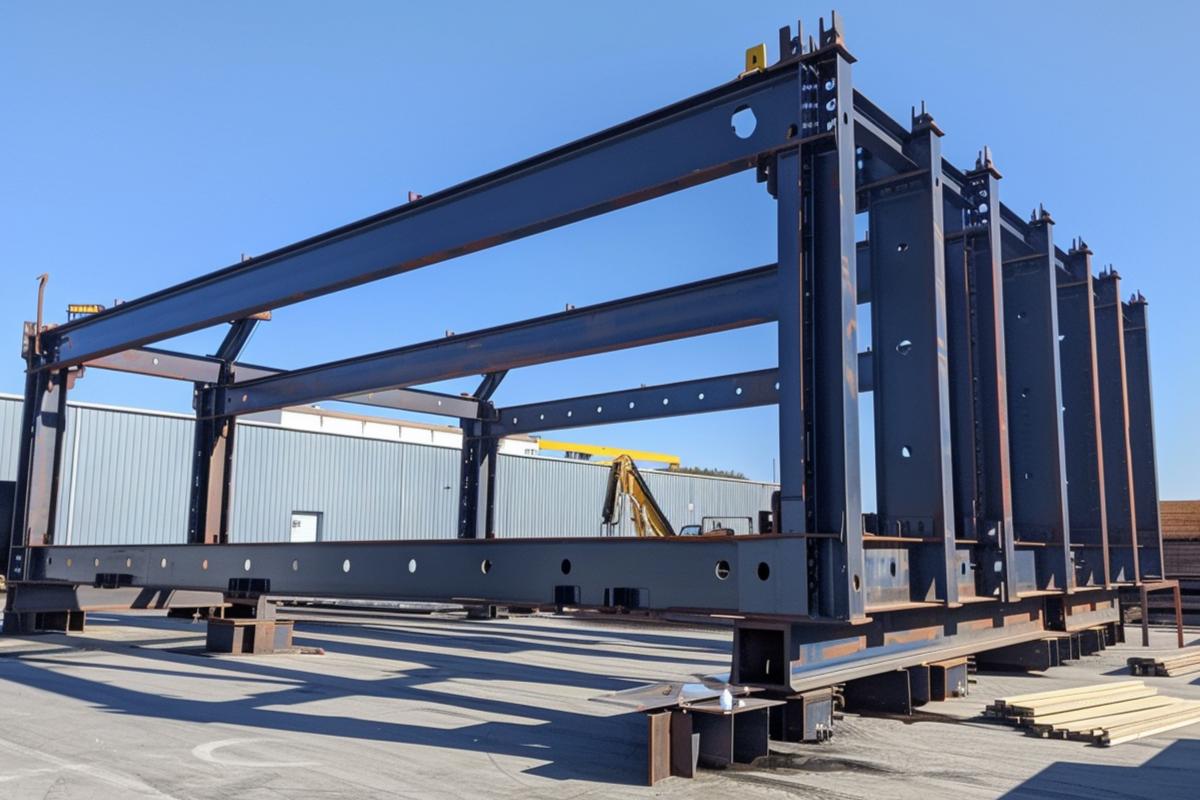

Выполненные заказы
Выгодные условия
дней
сделки
дней
Процесс на производстве — в видео
Как мы работаем
Стоимость изготовления сварных рам с мехобработкой
|
Прайс-лист на изготовление |
|
| Сварные рамы с механической обработкой | от 300 000 руб/т |
*В стоимость изготовления входит: приёмка и заготовка проката, сборка, сварка металлоконструкций по чертежам КМД.
Не включено (заказывается дополнительно): разработка КМД, антикоррозийное покрытие, метизы.
Изготовление сварных рам с механической обработкой на заказ
После сварки геометрия конструкции может измениться. Это происходит из-за нагрева металла в зоне сварки и его неравномерного охлаждения.В результате могут появляться отклонения плоскостей, смещение отверстий и нарушение параллельности поверхностей.
Для большинства несущих конструкций эти отклонения не критичны. Но если на раму будет установлен насос, редуктор или станок, даже небольшой перекос основания приводит к неправильной нагрузке на узлы оборудования и ускоренному износу.

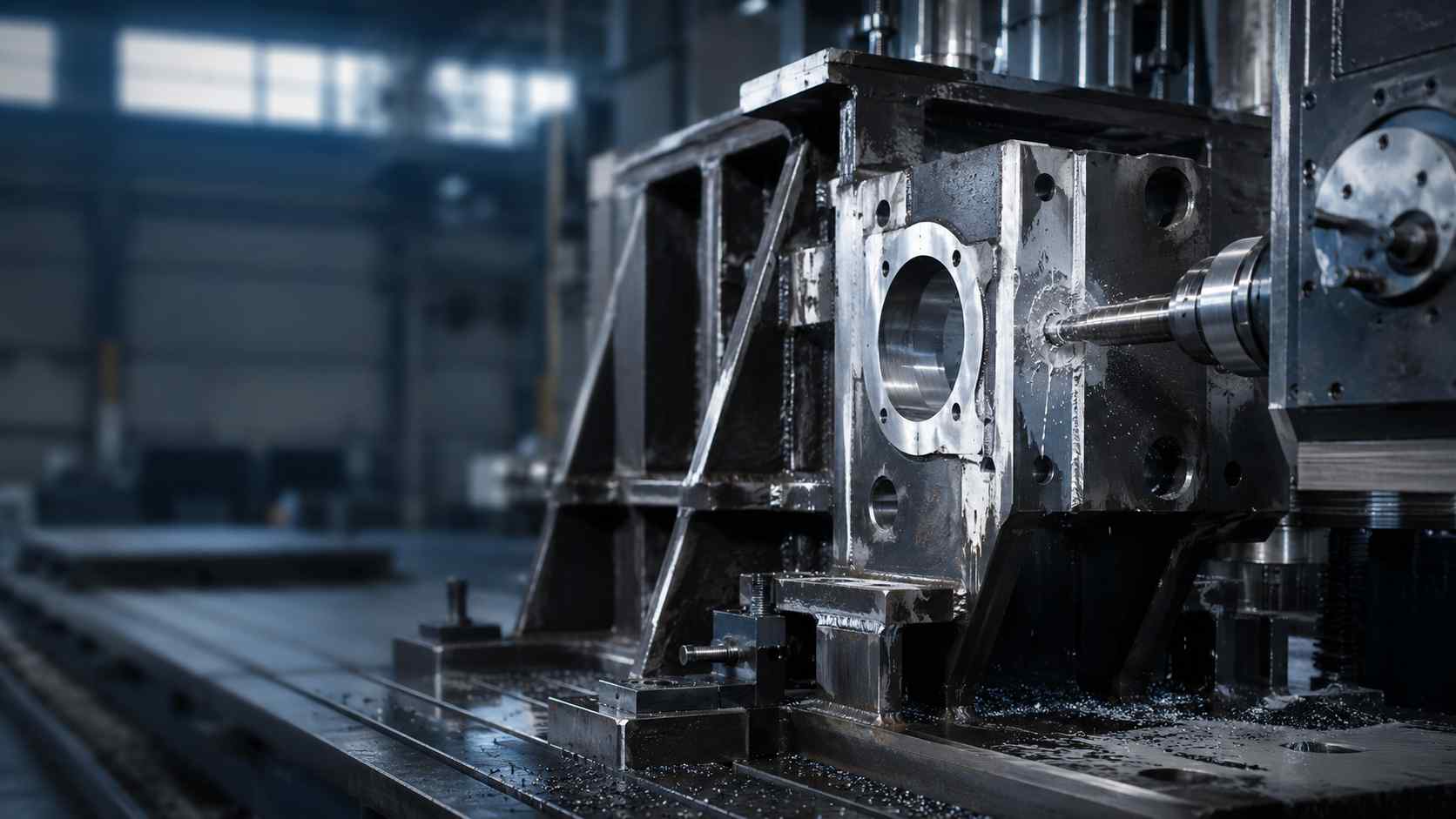

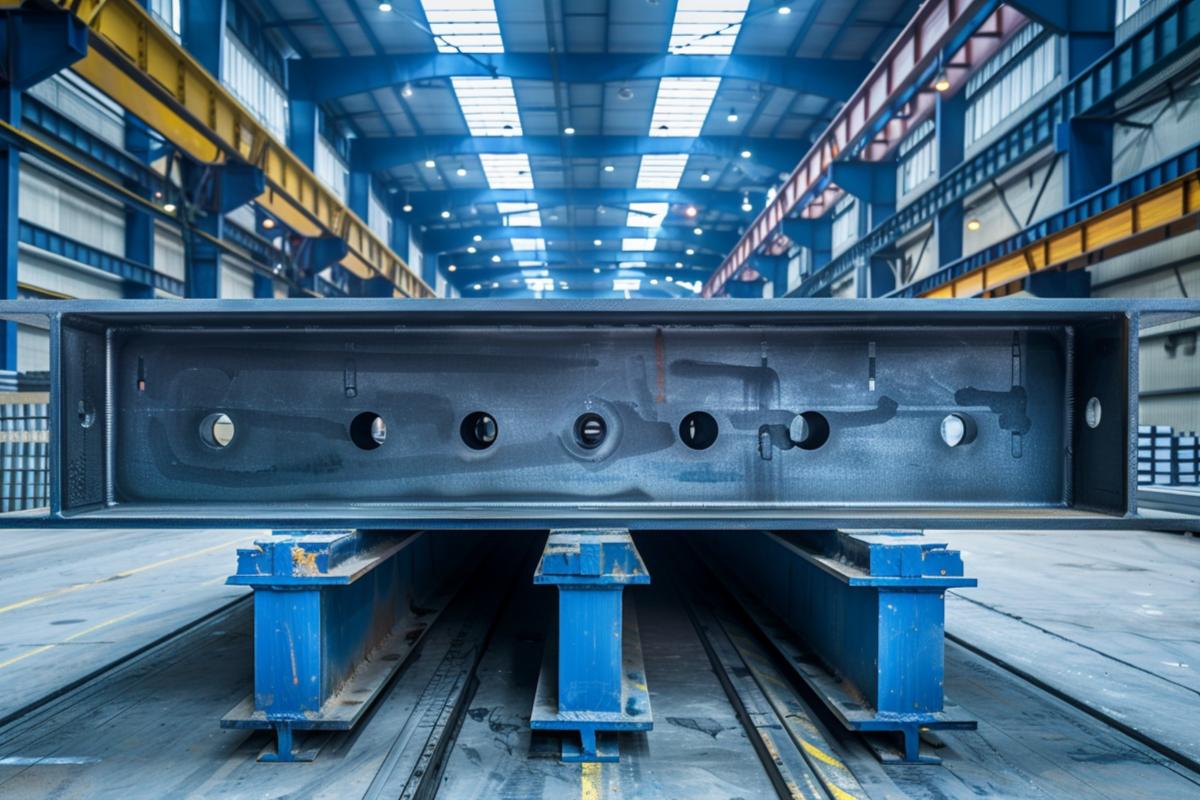

Механическая обработка позволяет восстановить требуемую геометрию конструкции. После сварки конструкцию устанавливают на станок и обрабатывают те поверхности, на которые встанет оборудование: выравнивают плоскости фрезерованием, растачивают отверстия до точных размеров, при необходимости шлифуют. В итоге геометрия рамы соответствует чертежу.
| Вид обработки | Что делается | Для чего нужно |
| Фрезерование плоскостей | Поверхность выравнивается до заданной точности | Опорные плоскости под оборудование |
| Растачивание отверстий | Отверстия доводятся до точного диаметра и положения | Посадочные места под валы, втулки, штифты |
| Нарезание резьб | Резьбовые отверстия под крепеж | Монтажные соединения |
| Шлифование | Поверхность доводится до минимальной шероховатости | Прецизионные базовые поверхности |
В COMETAL можно заказать сварные конструкции с механической обработкой в едином комплексном производстве. Заказчик работает с одним исполнителем и получает готовый металлический каркас, не привлекая отдельных подрядчиков под каждый этап.

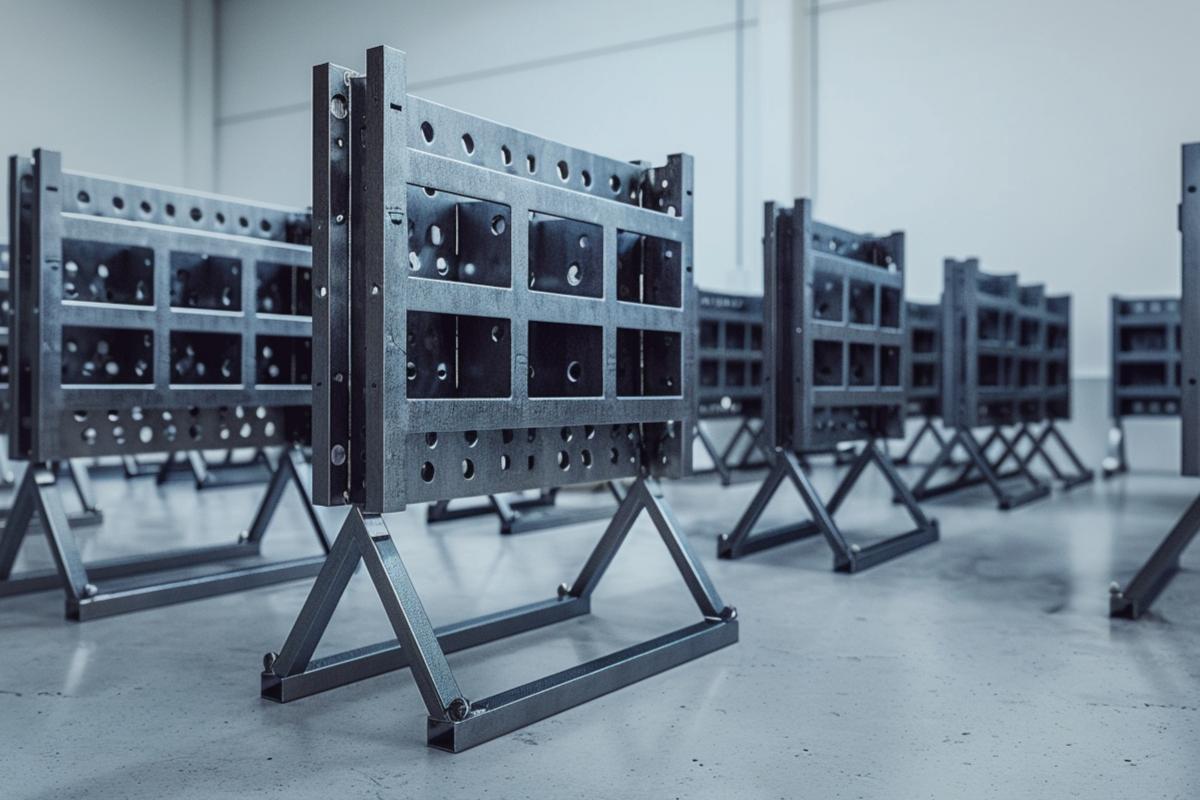

Сварные рамы с обработкой под оборудование
Когда оборудование устанавливается на необработанную раму, монтажники выравнивают его вручную: подкладывают металлические пластины, регулируют опоры, добиваются нужного положения по уровню и соосности. На это уходит время, и результат зависит от квалификации монтажника.
Обработанная рама решает эту задачу конструктивно. Поверхности уже имеют нужную геометрию, и оборудование встает на свое место без ручной подгонки. При серийном производстве это особенно важно: каждая рама в партии получается одинаковой, и монтаж на каждом следующем объекте занимает столько же времени, сколько и на первом.
Где применяются рамы с мехобработкой
- Основания под станки с ЧПУ.
- Рамы под насосные агрегаты.
- Основания под редукторы и мотор-редукторы
- Рамы под испытательные стенды. Требования к точности поверхностей здесь наиболее высокие: от 0,01 мм по базовым плоскостям.
- Корпусные рамы под встраиваемое оборудование. Обрабатываются торцы, отверстия и плоскости под уплотнения и крышки.
- Основания под турбины и генераторы на ТЭЦ и ГЭС. Требования к точности посадочных поверхностей определяются паспортом оборудования; обработка выполняется по документации производителя.
- Рамы под прессовое и металлургическое оборудование.
Этапы производства
- Получение документации. Принимаем чертежи или техническое задание. Уточняем, какие поверхности требуют обработки, с какой точностью и под какое оборудование. Для каждого заказа разрабатываем КМД.
- Сварка конструкции. Собираем раму и выполняем сварку с технологическим припуском на тех поверхностях, которые будут обрабатываться. Последовательность сварки выбирается так, чтобы деформации компенсировали друг друга, а не накапливались. Сварочные швы выполняются по технологической карте с промежуточным контролем геометрии.
- Контроль геометрии после сварки. Замеряем конструкцию до подачи на станок. Если отклонения превышают допустимые, раму правят. Для конструкций с жесткими допусками на обработку, где деформации могут вернуться после снятия припуска, выполняется термообработка для снятия остаточных напряжений.
- Механическая обработка. Выполняем фрезерование, растачивание, токарная обработка, нарезание резьб, шлифование - по чертежу заказчика. Каждая операция выполняется в заданном допуске.
- Контроль готового изделия. Проверяем обработанные поверхности по всем заданным параметрам: плоскостность, параллельность, точность отверстий. По запросу предоставляем протокол измерений..
Заказать металлоконструкции с последующей обработкой от COMETAL
COMETAL объединяет производственные мощности более 300 партнерских предприятий. Сварные конструкции с механической обработкой оформляются как единый заказ через платформу: один договор, один исполнитель, единая ответственность за геометрию на всех этапах.
Это принципиально важно для сложных проектов. Когда сварку и обработку выполняют разные подрядчики, ответственность за итоговую геометрию размывается: каждый отвечает за свой этап, но не за результат в сборке. В COMETAL допуски на обработку закладываются уже при разработке КМД - до начала сварки. Это снимает риск переделок и исключает потерю точности между этапами.
Подключаемся на любом этапе проекта: от технического задания до готовых чертежей. Изготавливаем опытные образцы, единичные изделия и серийные партии. Сопровождаем сложные проекты от первого согласования до отгрузки.
Работаем в машиностроении, нефтегазовой и химической промышленности, энергетике, металлургии, у производителей испытательных стендов.
Передайте нам в онлайн-заявке чертежи или техническое задание с указанием требований к точности обработки, с указанием требований к точности. Сложность изделия на стоимость расчета не влияет. Цена и сроки фиксируются до начала производства.
Вопрос-ответ
Чертежи или ТЗ с указанием обрабатываемых поверхностей и требуемой точности
Да, оба этапа оформляются единым заказом через платформу COMETAL.
- Станки с ЧПУ и обрабатывающие центры.
- Насосные агрегаты и компрессоры.
- Редукторы и мотор-редукторы.
- Турбины и генераторы.
- Испытательные стенды.
- Встраиваемое технологическое оборудование.
Первое изделие в партии проходит полный контроль всех параметров. Последующие проверяются по согласованной программе. По запросу предоставляем протокол измерений.
Зависит от операции. Фрезерование плоскостей - плоскостность от 0,02 мм/м. Растачивание отверстий - до квалитета H6. Конкретные допуски согласовываются по чертежу заказчика.
Последовательность сварки выбирается так, чтобы деформации компенсировали друг друга. После сварки конструкцию замеряем. При превышении допустимых отклонений - правка перед подачей на станок.
При необходимости - да. Для конструкций с жесткими допусками термообработка снимает остаточные напряжения и предотвращает возврат деформаций после обработки.
Можно. Принимаем 3D-модели, КМД разрабатываем на их основе.
- Визуальный и измерительный контроль сварных швов.
- Контроль геометрии после сварки и после обработки.
- Плоскостность, параллельность, перпендикулярность, позиционные отклонения отверстий.
- Протокол контроля предоставляем по запросу.
Принимаем заказы от одного изделия. Опытные образцы изготавливаем в том же производственном цикле, что и серийные партии.
