Сварные рамы из черного металла
в производстве
Изготавливаем сварные рамы из стали под промышленное оборудование: по чертежам заказчика, с расчетом нагрузок, контролем геометрии, единично и серийно.

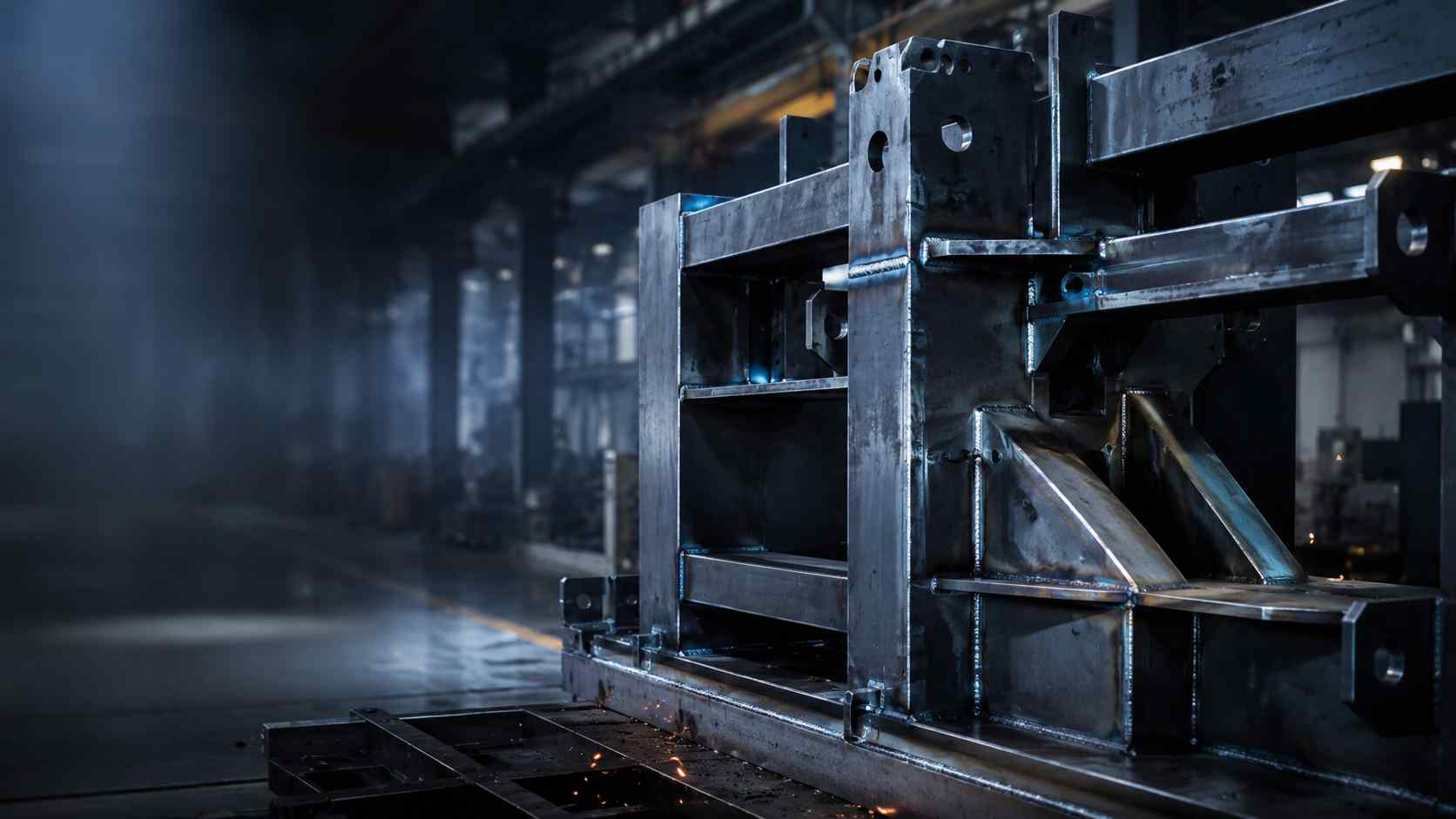

COMETAL производит металлические сварные рамы из черного металла по чертежам заказчика, единично и серийно. Рамы применяются как несущие основания под промышленное оборудование, станки и технологические установки. Принимаем заказы на металлоконструкции любой конфигурации: от прямоугольных каркасов до пространственных сварных конструкций.
Выполненные заказы
Выгодные условия
дней
сделки
дней
Процесс на производстве — в видео
Как мы работаем
Стоимость изготовления сварных рам
Стоимость зависит от марки стали, сечения и длины элементов, объема сварочных работ, сложности геометрии и объема партии.
|
Прайс-лист на изготовление |
|
| Сварные рамы из черного металла | от 120 000 руб/т |
*В стоимость изготовления входит: приёмка и заготовка проката, сборка, сварка металлоконструкций по чертежам КМД.
Не включено (заказывается дополнительно): разработка КМД, антикоррозийное покрытие, метизы.
Изготовление сварных рам из черного металла
Сварные рамы из черного металла - несущие стальные конструкции под статические и динамические нагрузки. Применяются в машиностроении, нефтегазовой отрасли, энергетике, химической промышленности. Востребованы в промышленном строительстве: рамы используются как монтажные основания и закладные конструкции в составе производственных зданий.
Основные материалы: конструкционная сталь Ст3сп, 09Г2С, С345, выбирается по условиям эксплуатации и требованиям к свариваемости. Сечение элементов по расчету: профильная и круглая труба, двутавр, швеллер, уголок.
| Параметр | Значение |
| Материал | Ст3сп, 09Г2С, С345, 10ХСНД |
| Профиль элементов | Труба профильная, круглая; швеллер, двутавр, уголок |
| Производство | Единичное и серийное |
| Документация | По чертежам КМД/КМ или ТЗ заказчика |
| Контроль швов | Визуальный, УЗК и МПК - по требованию |
Работаем по чертежам или документации заказчика. Для каждого заказа обязательно разрабатываем КМД.
Виды металлических сварных рам
Рамы из профильной и круглой трубы
Профильная труба (квадратного или прямоугольного сечения) - основной материал для рам под оборудование. Обеспечивает равномерное распределение нагрузки по сечению. Применяется для станочных оснований, рам под насосное и компрессорное оборудование, монтажных каркасов. Круглая труба используется для рам под вращающееся оборудование и динамически нагруженные основания.
Рамы из листового металла
Рамы из листового металла применяются как сплошное основание: поддоны-рамы для сбора технических жидкостей, рамы-корпуса под встроенное оборудование, плиты-основания. Листовой металл сваривается с профильными элементами в единую конструкцию.
Сварные несущие рамы
Несущие рамы рассчитаны под постоянную эксплуатационную нагрузку: вес оборудования, динамику механизмов, вибрацию. При проектировании учитываются нормативные требования по несущей способности, жесткости и деформациям. Если требуется высокая несущая способность при ограниченных габаритах, применяются низколегированные стали 09Г2С, С345.
Сварные рамы для оборудования и промышленного применения
Рамные металлоконструкции из черного металла востребованы как стационарные основания под тяжелое промышленное оборудование. Нагрузка передается через раму на фундамент или несущие конструкции здания.
Под какие задачи изготавливаем рамы
- Основания под металлообрабатывающие станки.
- Рамы под насосные агрегаты и компрессоры - с учетом динамических нагрузок и требований по виброизоляции.
- Основания под электродвигатели, редукторы, мотор-редукторы - с посадочными поверхностями под агрегаты.
- Рамы под емкости, теплообменники, сепараторы.
- Основания под конвейерные линии и роботизированные комплексы.
- Кронштейны и опорные рамы под трубопроводы и технологические эстакады.
Если к раме предъявляются требования по точности геометрии или посадочных мест - возможна механическая обработка после сварки.
Подробнее - «Сварные рамы с механической обработкой».
Контроль геометрии сварных рам
Точная геометрия рамы напрямую влияет на монтаж оборудования. Если есть перекос опорных плоскостей, оборудование при установке получает неравномерную нагрузку на опоры. Это приводит к вибрациям, ускоренному износу подшипников и необходимости ручной выверки при монтаже.
Чтобы этого не происходило, геометрию контролируют на двух этапах.
- До сварки конструкция собирается на стапеле по чертежу. Отклонения от проектного положения фиксируются и устраняются до начала сварочных работ.
- После сварки выполняется измерительный контроль. При отклонениях сверх допустимых выполняется правка конструкции. Для ответственных изделий с жесткими допусками рекомендуется термообработка для снятия остаточных напряжений.
Подробнее - «Стальные рамы термообработанные».
Расчет, проектирование, производство, сборка сварных рам
- Получение документации. Уточняем нагрузки, условия монтажа, требования к сварным швам.
- Проектирование. При отсутствии чертежей: расчет сечений, подбор марки стали. Разработка КМД.
- Раскрой металла. Резка профиля и листа по размерам: плазменная, газовая или механическая - по толщине и марке.
- Сборка. Геометрия фиксируется по чертежу на сборочном стапеле. Отклонения контролируются до начала сварки.
- Сварка. Полуавтоматическая MIG/MAG - основной метод. Для ответственных узлов - ручная дуговая или TIG по требованию.
- Контроль качества швов и геометрии. Визуальный контроль - обязательно. УЗК, МПК - по требованию документации или заказчика.
Как заказать сварные рамы из черного металла от COMETAL
Заказ размещается через платформу COMETAL - исполнитель подбирается под задачу по оборудованию, компетенциям и загрузке. Купить сварную раму из черного металла или разместить серийный заказ можно на сайте. Расчет стоимости и сроков - после получения чертежей или технического задания. По итогам согласования: договор, производство, контроль, отгрузка.
Вопрос-ответ
Можно. При наличии технического задания выполним проектирование: расчет конструкции, подбор сечений, разработку КМД. Стоимость проектирования рассчитывается отдельно.
Да, при наличии подтвержденных чертежей и согласованной программе выпуска - серийное производство с повторяемой геометрией от партии к партии.
По умолчанию - грунт ГФ-021 или аналог. По техническому заданию - эпоксидные, алкидные или полиуретановые покрытия. Горячее цинкование - при наличии требования в документации.
Расчет выполняется после получения чертежей или ТЗ. Передайте документацию в онлайн-заявке - направим ответ с точными сроками и ценой.
Чаще всего - Ст3сп, 09Г2С, С345. Марка выбирается по расчетным нагрузкам, условиям эксплуатации и требованиям к свариваемости. Подбор выполняется на этапе технической проработки заказа.
Допуски определяются чертежом заказчика и условиями эксплуатации. Для конструкций с повышенными требованиями - последующая механическая обработка опорных и посадочных поверхностей.
При необходимости - да. Рекомендуется для конструкций под знакопеременные нагрузки или перед точной механической обработкой. Снимает остаточные напряжения и фиксирует геометрию.
Визуальный и измерительный контроль - на каждом изделии. УЗК или МПК - по требованию заказчика или проектной документации.
Статические (вес оборудования), динамические (вибрация, циклические нагрузки), ударные - в зависимости от условий эксплуатации. При разработке КМД рассчитываются сечения несущих элементов и узлы сварных соединений.
