Защита металлических конструкций от коррозии

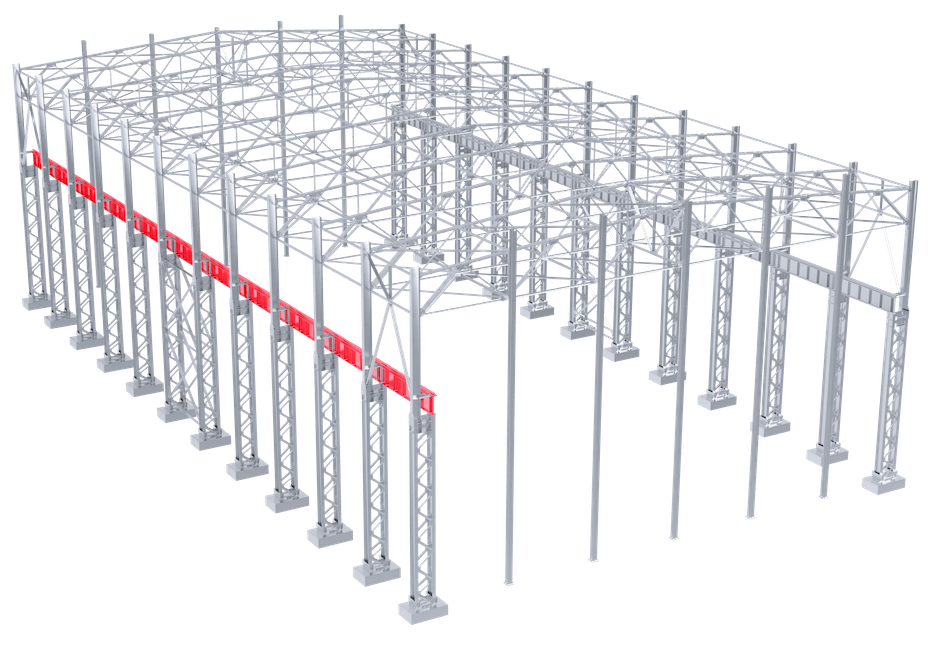

Подкрановые балки — это строительные конструкции, предназначенные для поддержки крановых путей мостовых и козловых кранов. Они служат основанием, по которому перемещаются крановые тележки или сами краны, обеспечивая их устойчивость и равномерное распределение нагрузок от подъёмного оборудования на несущие элементы здания (колонны, стены и т.д.).

Конструктивные особенности:

• Чаще всего выполняются из прокатного или сварного стального двутавра;
• Устанавливаются на консоли колонн (в производственных зданиях) или на специальные опоры;
• Оснащаются противоугонными упорами и амортизаторами;
• Верхняя поверхность балки должна быть строго горизонтальной и ровной для укладки кранового рельса.

Преимущества правильно спроектированных и установленных подкрановых балок:

• Повышенная безопасность при работе с крановым оборудованием;
• Увеличение срока службы крана и рельсов;
• Снижение затрат на обслуживание и ремонт;
• Стабильная и эффективная работа грузоподъёмных механизмов.

Распорки могут быть горизонтальными, вертикальными или диагональными, и обычно изготавливаются из уголков, труб или двутавров. Их форма и расположение зависят от типа и назначения металлоконструкции.

Распорки в металлоконструкциях - это вспомогательные элементы, которые соединяют основные части конструкции (например, колонны, балки или фермы) и обеспечивают их устойчивость, предотвращая изгиб, смещение или деформации.

Назначение распорок:

• Повышение жёсткости и устойчивости конструкции
• Предотвращение потери формы при нагрузках
• Распределение усилий между элементами
• Устранение колебаний и вибраций

Распорки могут быть горизонтальными, вертикальными или диагональными, и обычно изготавливаются из уголков, труб или двутавров. Их форма и расположение зависят от типа и назначения металлоконструкции.

Горизонтальные связи в металлоконструкциях — это элементы, которые соединяют между собой конструктивные части здания (например, колонны, фермы, балки) в горизонтальной плоскости для обеспечения прочности, жёсткости и устойчивости всей конструкции.

Назначение горизонтальных связей:

• Повышают пространственную жёсткость каркаса
• Предотвращают смещения и повороты элементов
• Передают ветровые, сейсмические и другие горизонтальные нагрузки
• Участвуют в распределении усилий по конструкции
• Обеспечивают стабильность при монтаже и эксплуатации

Из чего изготавливаются:

• Стальные уголки, швеллеры, трубы или круглые стержни
• Способ соединения — сварка или болтовые соединения

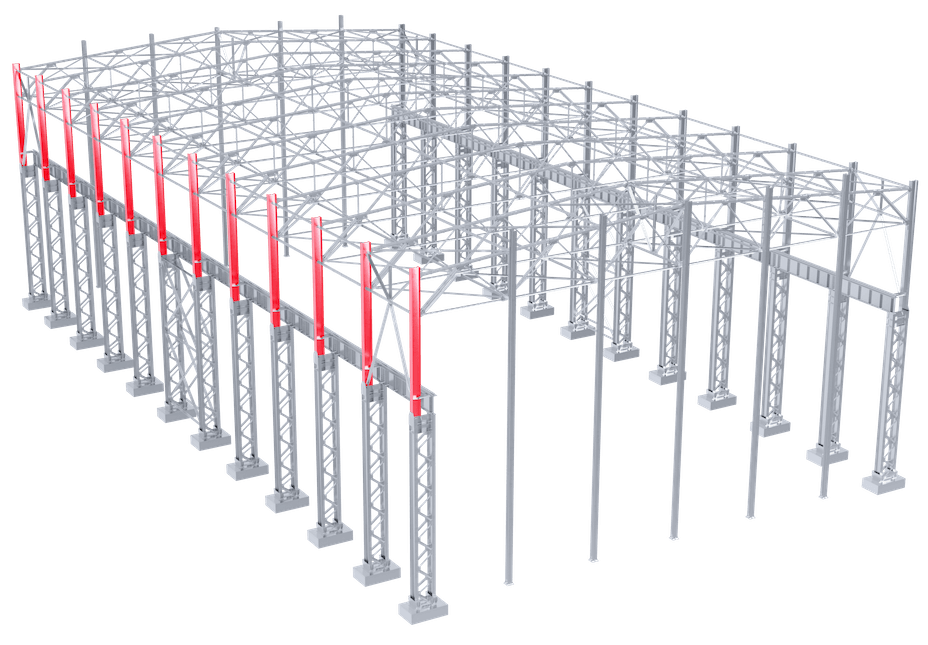

Колонна в металлоконструкциях — это вертикальный несущий элемент, который передаёт нагрузки от перекрытий, крыш и других конструкций на фундамент.

Основные функции колонны:

• Поддержка здания или сооружения
• Передача вертикальных нагрузок вниз
• Обеспечение общей жёсткости и устойчивости конструкции

Материалы и типы:

• Обычно из стального двутавра, трубы или коробчатого профиля
• Могут быть прямоугольными, круглыми или составными

Вертикальные связи в металлоконструкциях — это элементы, которые соединяют конструктивные части здания в вертикальной плоскости для обеспечения жёсткости и устойчивости.

Основные задачи:

• Предотвращают смещения и деформации по вертикали
• Усиливают устойчивость колонн и ферм
• Передают вертикальные и горизонтальные нагрузки между уровнями

Материалы: стальные стержни, уголки или трубы.
Крепление: сварка или болты.

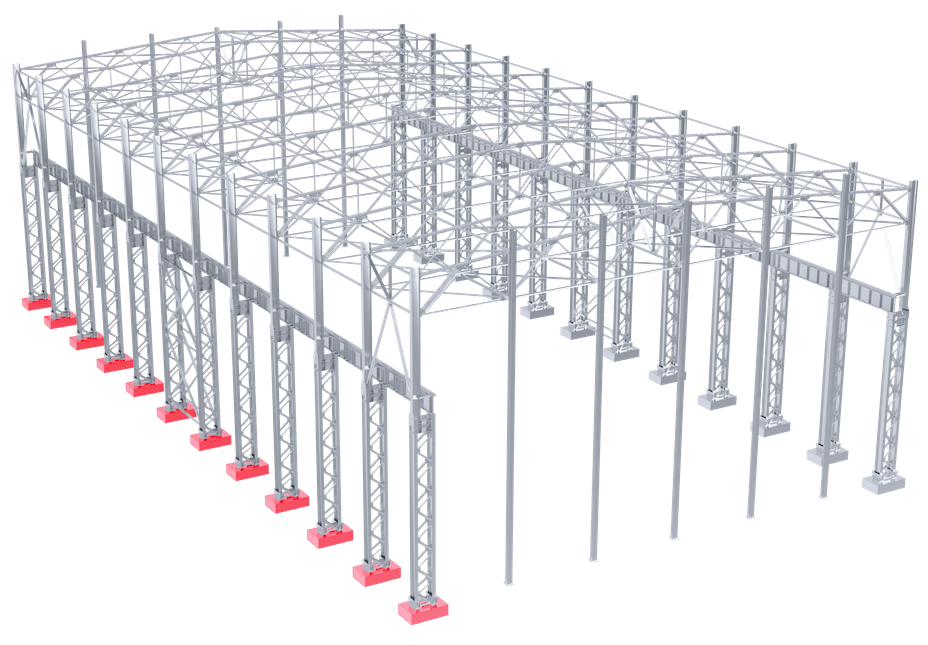

База колонны — это узел в нижней части стальной колонны, через который нагрузка от конструкции передаётся на фундамент или опорную плиту.

Основные функции базы колонны:

• Обеспечивает надежное крепление колонны к фундаменту
• Распределяет нагрузку от колонны на опорную поверхность
• Обеспечивает вертикальность и устойчивость колонны
• Служит узлом для регулировки положения колонны при монтаже

Из чего состоит:

• Опорная (базовая) плита — стальная пластина, приваренная к колонне
• Анкерные болты — фиксируют плиту к фундаменту
• Регулировочные элементы — шайбы или подливка для выравнивания

Стойки в металлоконструкциях — это вертикальные или наклонные элементы, которые служат для поддержки, усиления или соединения различных частей конструкции.

Основные функции стоек:

• Передача нагрузок (в основном сжимающих)
• Поддержка балок, ферм, перекрытий
• Обеспечение жёсткости и устойчивости конструкции
• Работа в составе решётки ферм или связевых систем

Где используются:

• В фермах (вместе с раскосами и поясами)
• В связевых и усиливающих системах
• Как отдельные несущие элементы в каркасах

Это несущая конструкция, состоящая из нескольких элементов, соединённых между собой для формирования устойчивой и прочной структуры. Обычно фермы применяются в строительстве для создания крыш, мостов, спортивных сооружений и других конструкций. Основная функция фермы — эффективно распределять нагрузки по своей структуре, что позволяет использовать меньше материала при сохранении прочности и устойчивости конструкции. Ключевыми характеристиками ферм являются:

1. Легкость конструкции — ферма позволяет перекрыть большие пространства, используя минимальное количество материала.
2. Гибкость и многообразие форм — фермы могут быть прямолинейными или криволинейными, а также выполнены в различных конструктивных решениях, включая треугольные, многоугольные и другие типы.
3. Эффективность нагрузки — благодаря особому расположению элементов ферма эффективно передает вертикальные и горизонтальные силы на опоры, минимизируя прогибы и разрушения.

Для их изготовления обычно используют сталь или алюминий, что придаёт конструкции прочность и долговечность при относительно лёгком весе. Фермы могут быть как в виде открытых пространственных решеток, так и выполненные в виде более компактных конструкций в зависимости от конкретных требований проекта.

Важное преимущество использования ферм в строительстве — это возможность оптимизации материалов и конструктивных решений, что позволяет не только сэкономить, но и улучшить устойчивость и долговечность здания в целом.
