Обечайка туннеля газов: точный реинжиниринг и быстрый запуск

Обечайка весила 800 кг и была изготовлена всего за 1,5 месяца!

Выполненные работы:

#сборные металлоконструкции

Захаров Николай

Технический эксперт по общему машиностроению

В таких проектах важна не только точность изготовления, но и правильный подбор материала и контроль каждого этапа. Даже при работе с иностранными чертежами мы обеспечиваем полную совместимость с существующим оборудованием и соблюдение сроков — это напрямую влияет на бесперебойность работы предприятия.

На одном из медеплавильных предприятий возникла задача по изготовлению обечайки туннеля отходящих газов печи. Поставленная задача осложнялась тем, что исходил только иностранный чертёж, требующий реинжиниринга: специалисты COMETAL подобрали марку стали, уточнили размеры и допуски, чтобы изделие точно интегрировалось с существующими элементами оборудования.

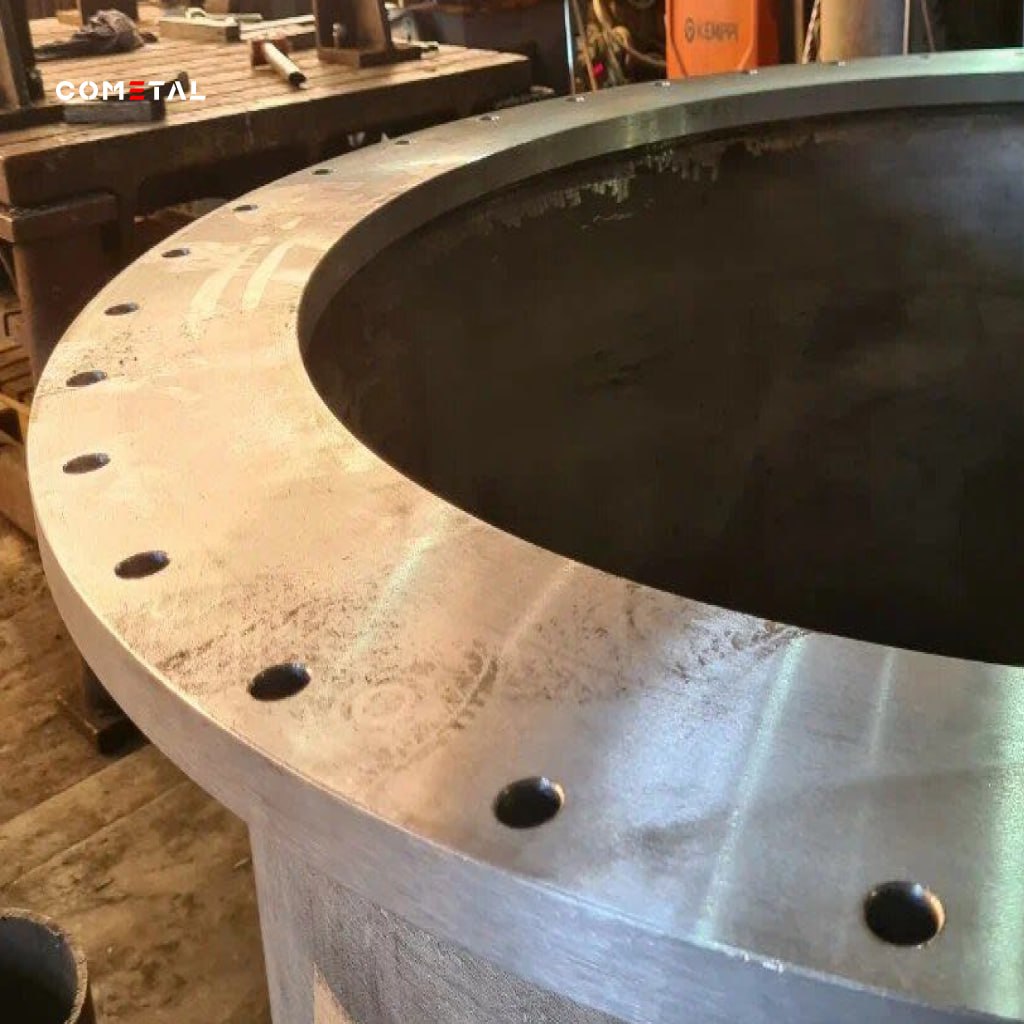

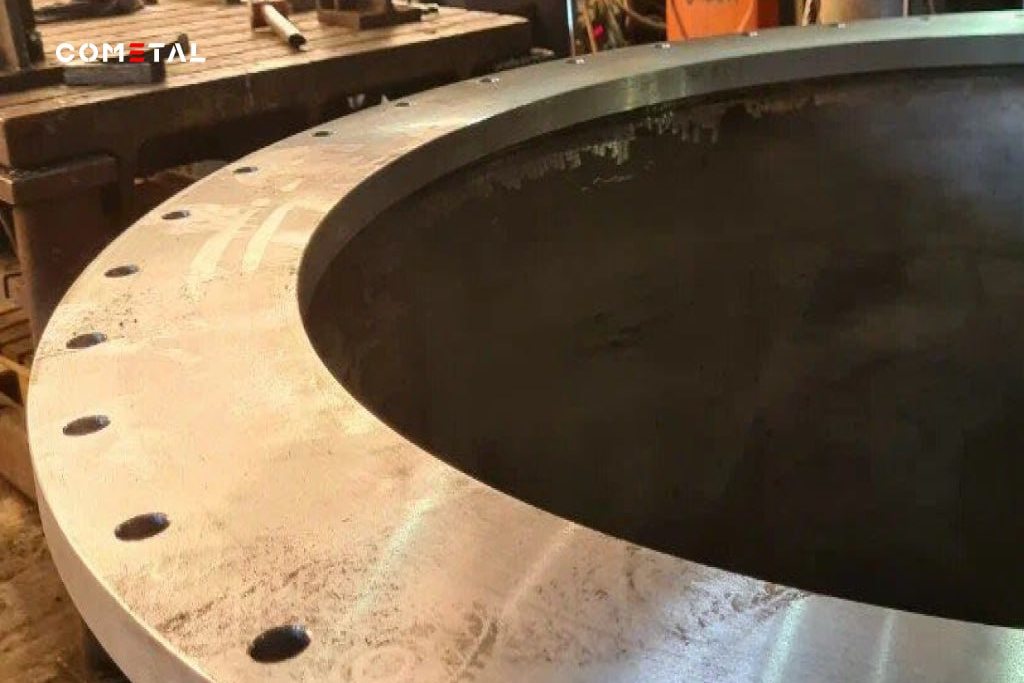

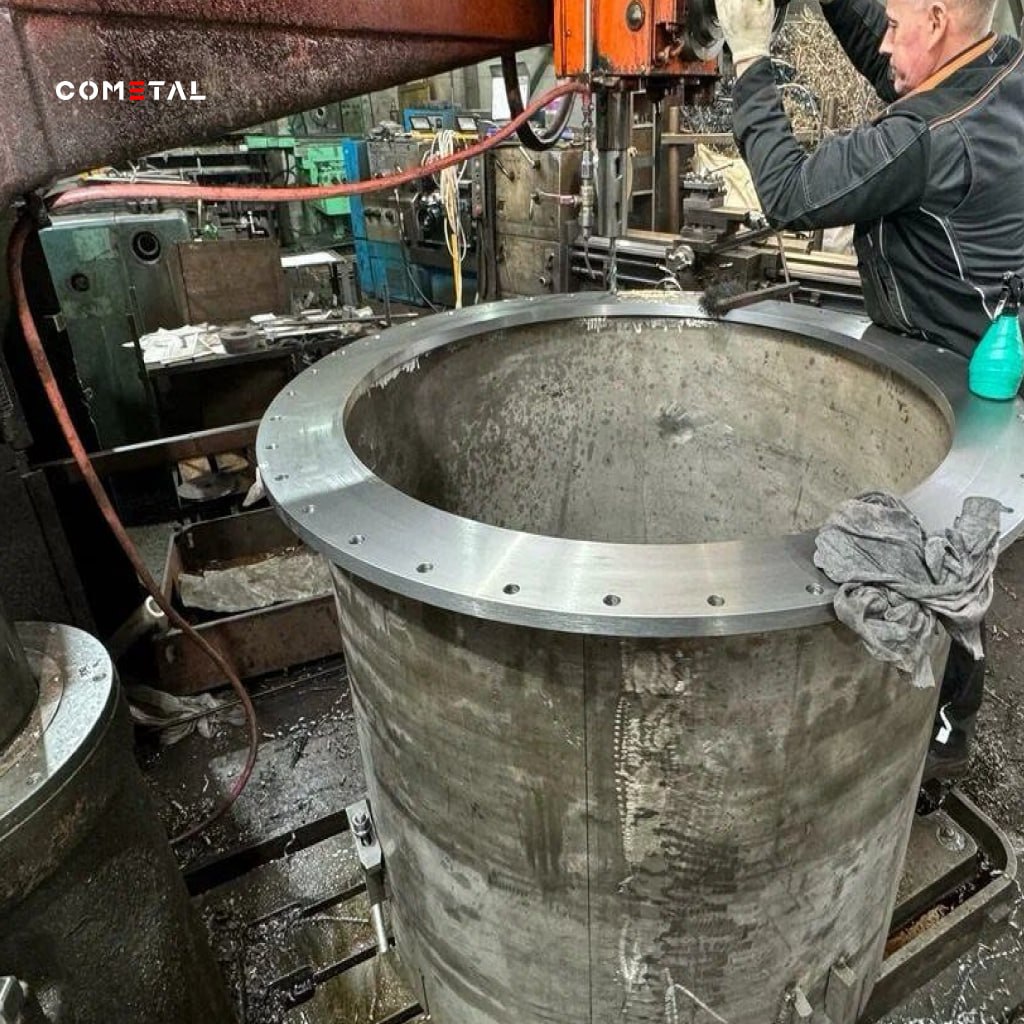

Производственный процесс включал несколько этапов: сначала изготовили фланец — вырезали заготовку и просверлили отверстия; затем свальцевали и сварили саму обечайку из листа нержавеющей жаропрочной стали 10Х23Н18. Компенсационные пазы для температурных расширений были выполнены на электроэрозионном станке, после чего приварили фланец и проточили посадочные размеры на карусельном станке.

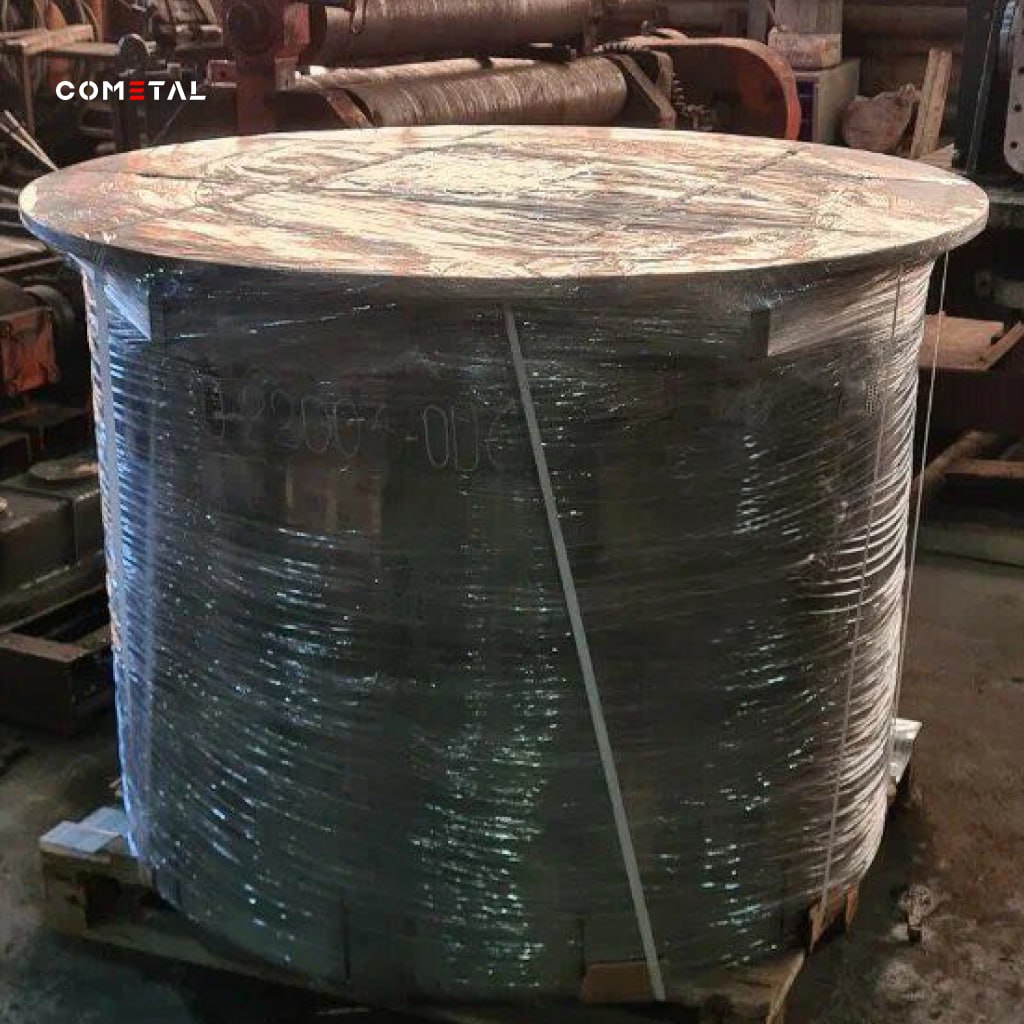

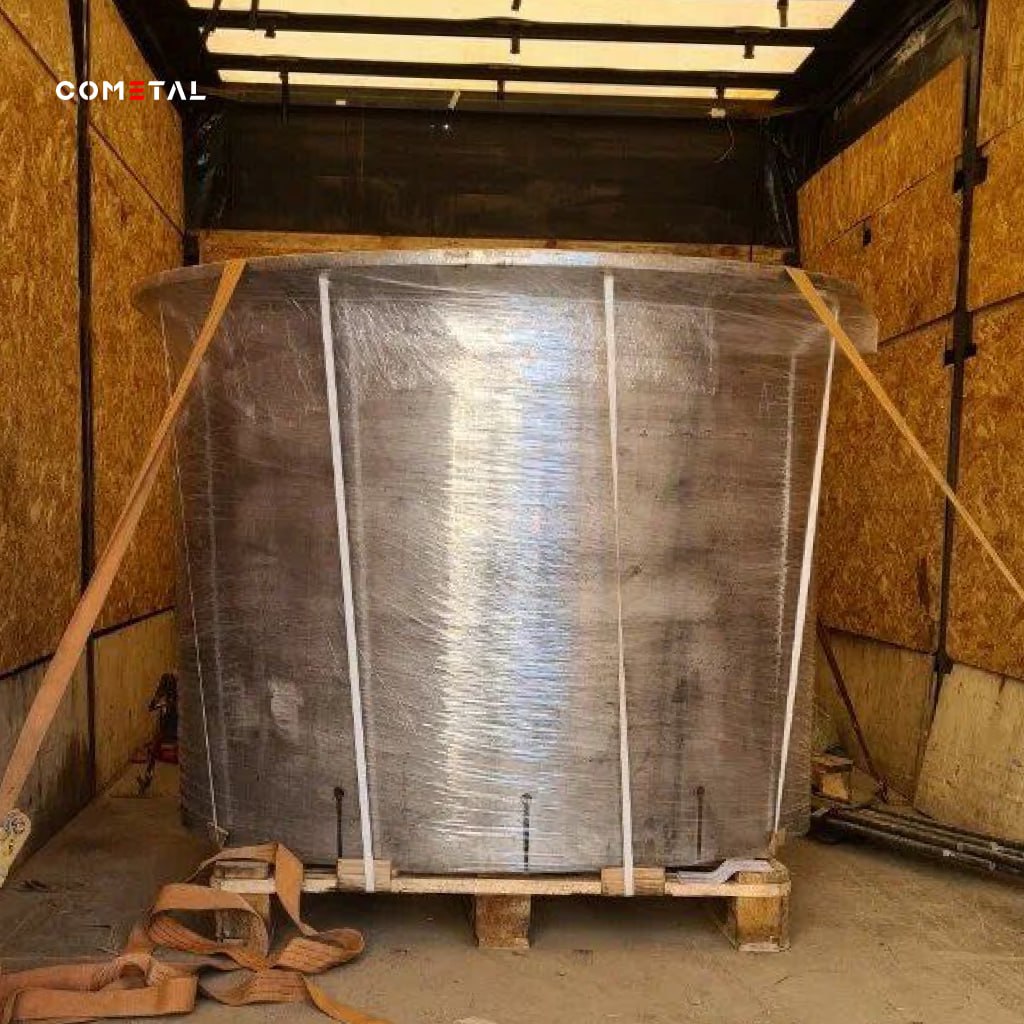

Благодаря строгому контролю всего производственного цикла изделие было готово к моменту остановки печи, уложившись в жёсткий график — производство заняло всего 1,5 месяца. Габариты обечайки составили 1420 мм, масса — 800 кг.
