Пробивка отверстий в листовом металле — листоштамповочная операция, при которой пуансон под усилием продавливает лист и формирует сквозное отверстие заданной формы. Технология применяется, когда нужна серия точных одинаковых отверстий быстрее и дешевле лазерного раскроя — без смены оснастки на каждый типоразмер.
Услуга востребована при выпуске вентиляционных решёток, перфорированных панелей, кожухов и корпусных металлических изделий. Координатная и ручная пробивка отверстий в металле закрывает большинство задач заготовительного производства, где нужна точная перфорация листового проката.
Виды пробивки металла
Несколько способов пробивания листа — каждый выбирают под объём партии и толщину.

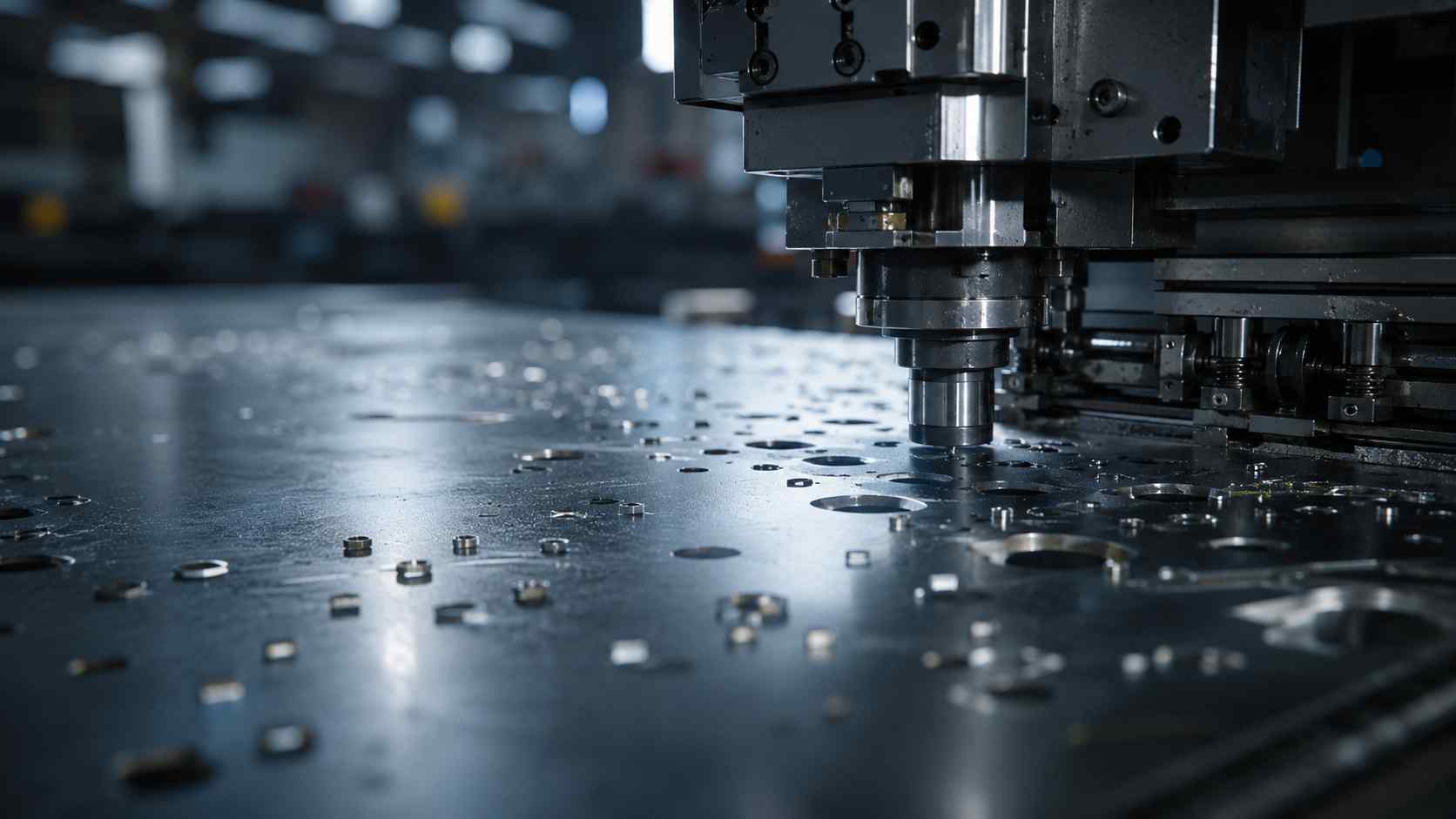

Координатная пробивка листового металла. Лист устанавливают на координатно-пробивной станок с ЧПУ, программа задаёт точки и формы отверстий, револьверная головка подаёт нужный инструмент. Метод обеспечивает повторяемость и подходит для сложной перфорации с большим количеством отверстий.

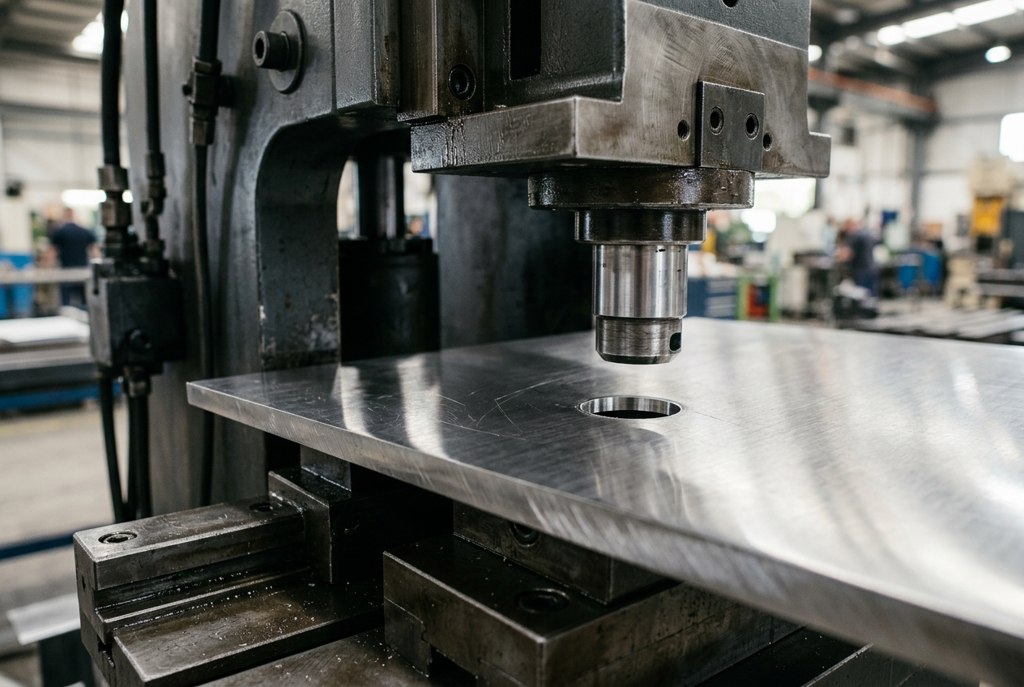

Ручная пробивка отверстий в металле. Применяется на единичных заказах и небольших толщинах, когда программировать ЧПУ нерационально. Ручной способ реализуют на гидравлических или эксцентриковых прессах, а также переносным инструментом — быстрый вариант пробить одно или несколько отверстий по месту.
Штамповая пробивка на универсальных прессах. Используется при крупных тиражах одинаковых деталей со штатным штампом — экономичный вид обработки для серийных заказов.
Материалы и толщины
Пробивка металла подходит для большинства листовых материалов: углеродистая и стальная конструкционная сталь, нержавейка, оцинкованный лист, алюминий, латунь, медь. Рабочий диапазон координатно-пробивного оборудования — прокат толщиной до 6 мм; чаще обрабатывают листы 0,5–3 мм. На большей толщине целесообразнее лазерная резка.
На результат влияют марка металла, состояние поверхности, наличие плёнки и окалины, а также корректный зазор между пуансоном и матрицей — от него зависят чистота кромки и ресурс инструмента.
Формы отверстий
Координатно-пробивной станок воспроизводит готовый набор форм одним ударом или комбинацией:
- круг, овал, квадрат, прямоугольник, шестигранник, треугольник, крест;
- фигурные пазы и контуры различных конфигураций методом «выгрызания»;
- зенкованные отверстия с заниженными краями — под потайной крепёж;
- пуклёванные отверстия с приподнятыми краями — для противоскользящих настилов;
- локальные деформации: жалюзи «акульи жабры», мосты и полумосты.
Оборудование и технология

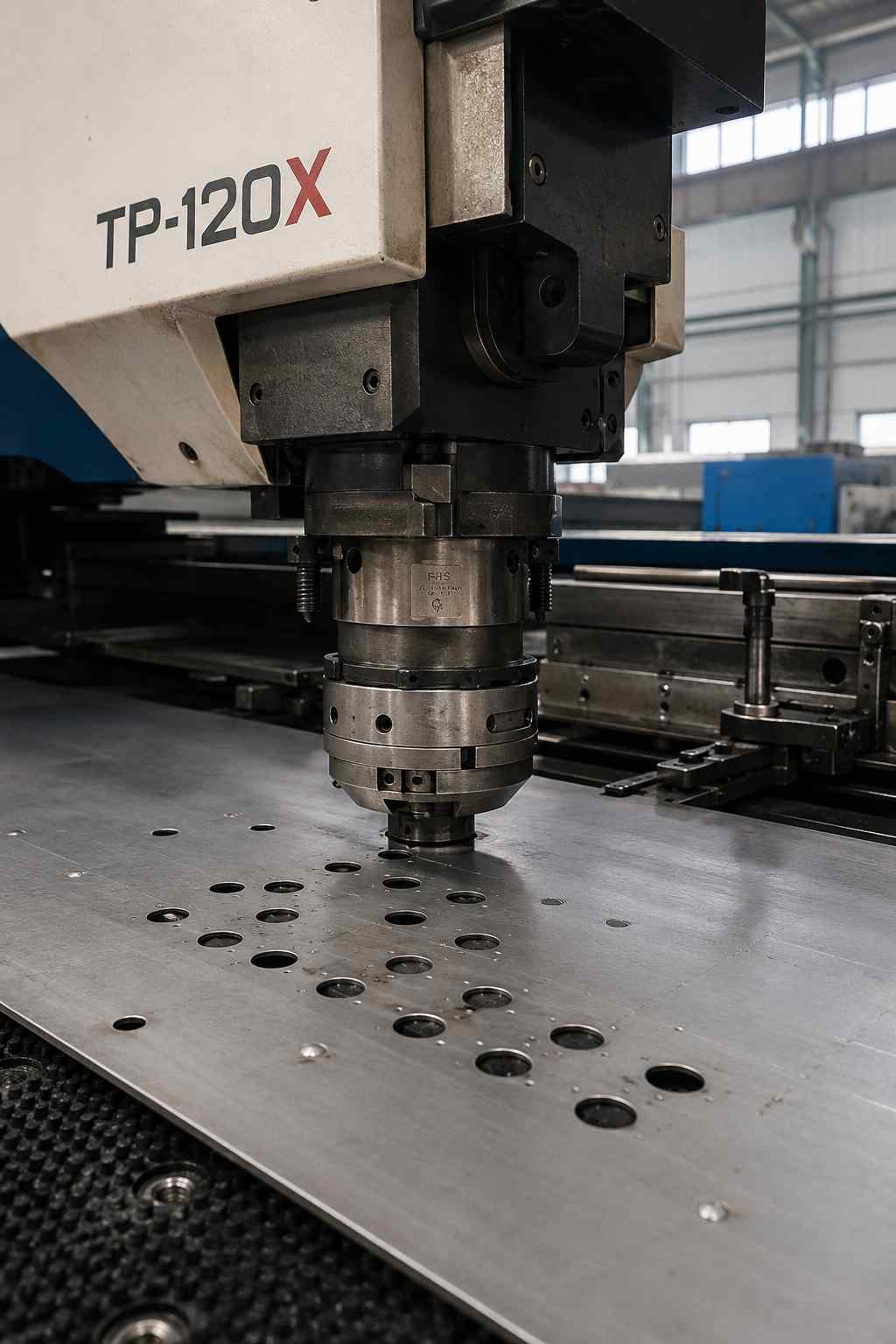

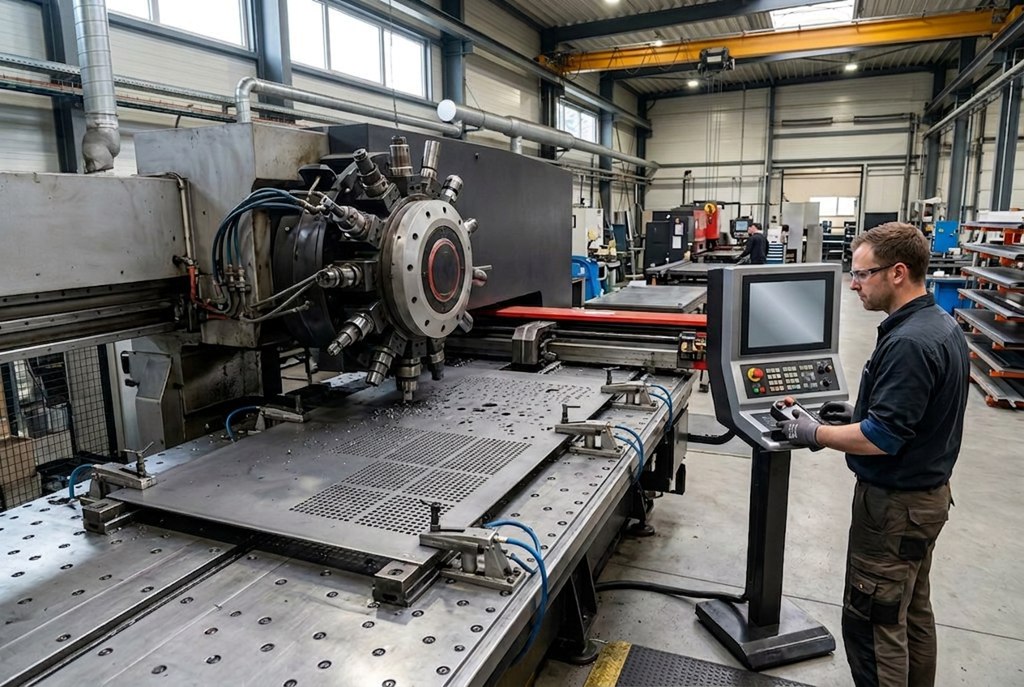

Пробивные комплексы с ЧПУ оснащены револьверной головкой на 20–40 инструментов и усилием пробоя до 30–40 тонн. Программа учитывает порядок ударов, межотверстийные перемычки и теплоотвод, что снижает деформацию заготовки. Карта раскроя готовится в CAD/CAM, исходные данные — чертёж DXF/DWG с координатами и формой каждого отверстия.
Где применяется пробивка листового металла
Технология востребована в машиностроении, приборостроении, вентиляции, выпуске электротехнических корпусов, рекламных и декоративных металлоконструкций. Часто пробивку комбинируют с гибкой и сваркой в рамках одного заказа.

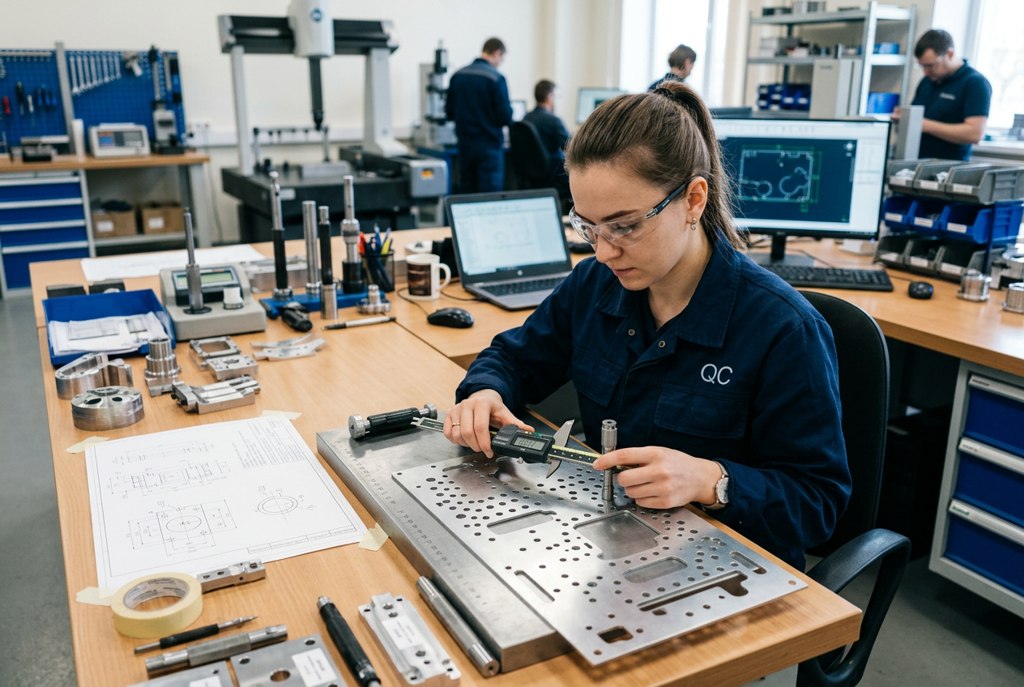

Как заказать пробивку в Cometal
COMETAL — цифровая платформа кооперации металлообрабатывающих предприятий. Подбираем исполнителя под параметры технического задания, контролируем качество и организуем доставку готового изделия.
Для расчёта передайте чертёж в DXF/DWG, марку и толщину листового проката, тираж, требования к кромке и перечень последующих операций (гибка, сварка, покраска).
Цена пробивки рассчитывается индивидуально и зависит от вида металла, толщины листа, количества и формы отверстий, тиража и сложности раскладки. На серийном заказе стоимость одного изделия снижается за счёт стабильной программы и оснастки.
Вопрос-ответ
Координатно-пробивные станки уверенно работают с листовым прокатом толщиной до 6 мм; оптимальный диапазон — 0,5–3 мм. При большей толщине эффективнее лазерная или плазменная резка — мы подскажем оптимальную технологию под задачу.
Пробивка — механическая операция: пуансон продавливает лист штампом за один удар. На серийных партиях стандартных отверстий это быстрее и дешевле лазера. Лазер выигрывает на больших толщинах, сложных контурах и единичных деталях, где не оправдано программирование ЧПУ под пробивку.
Минимальный диаметр обычно равен толщине листа: для стали 1 мм — отверстие от 1 мм. Меньшие диаметры технологически возможны, но сокращают ресурс пуансона и повышают риск его поломки, поэтому такие задачи согласуются отдельно.
На координатно-пробивном станке доступны овал, квадрат, прямоугольник, шестигранник, треугольник, крест и фигурные пазы. Возможно зенкование под потайной крепёж, пуклевание (отбортовка) и локальные деформации листа — мосты, полумосты, жалюзи.
Да. COMETAL подбирает исполнителя с полным циклом обработки — пробивка, гибка, сварка, порошковая покраска — в рамках одного заказа. Это сокращает сроки и убирает логистику между подрядчиками.
Чертёж в DXF/DWG, марка и толщина металла, тираж, требования к кромке и допускам, перечень последующих операций. По этим данным менеджер подбирает производство-партнёра и формирует коммерческое предложение.
На стоимость влияют марка и толщина металла, количество и формы отверстий, плотность раскладки, тираж и требования к кромке. На серийном заказе цена за изделие снижается за счёт стабильной программы и неизменной оснастки.
