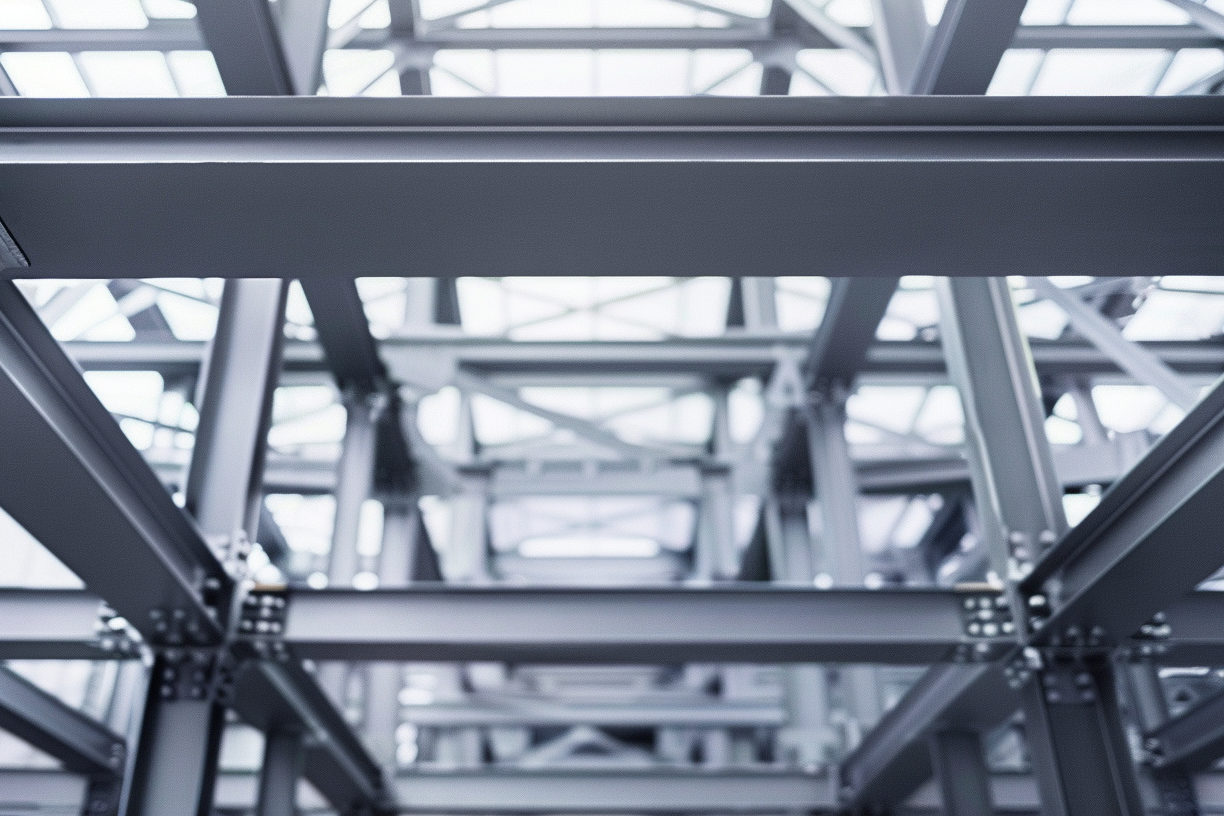

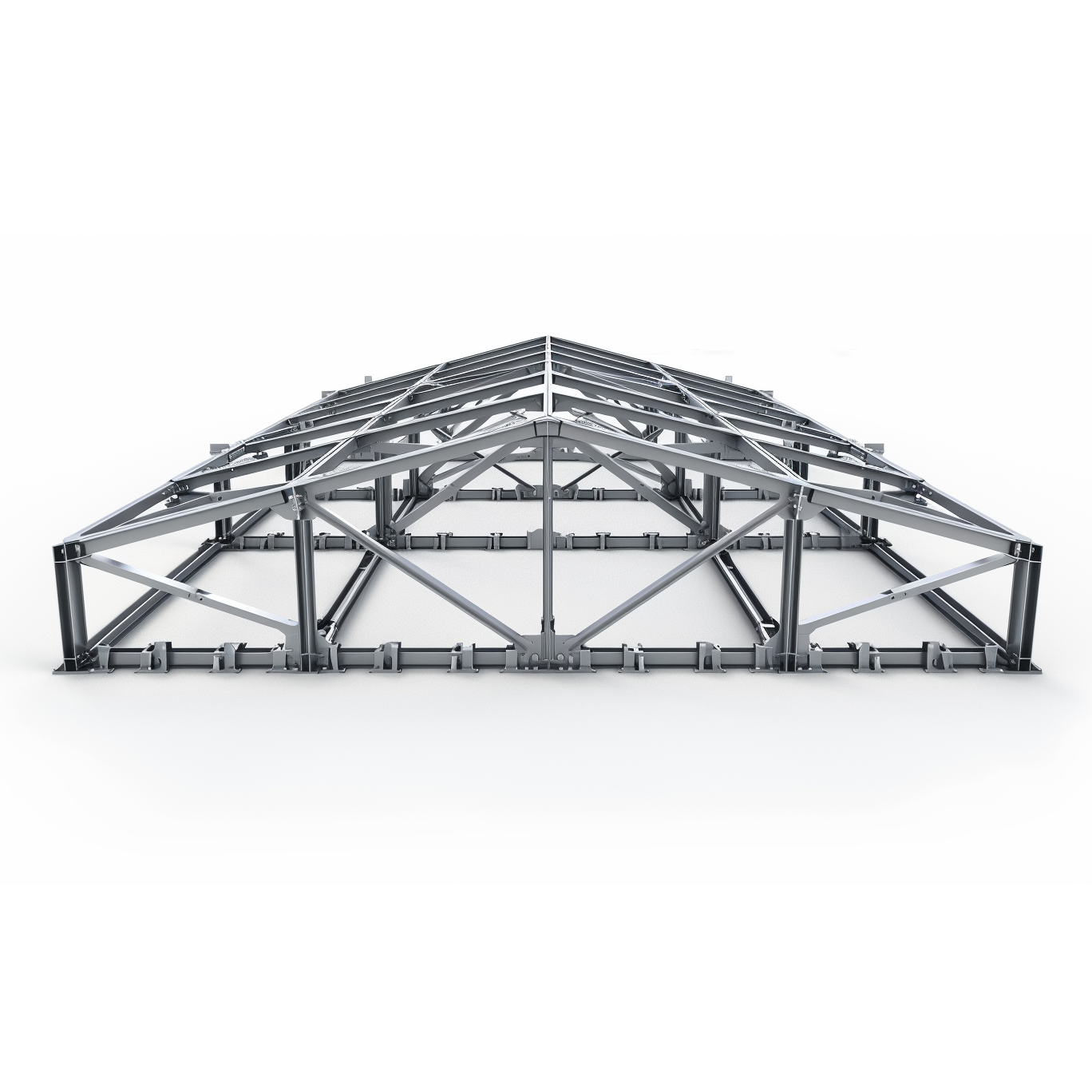

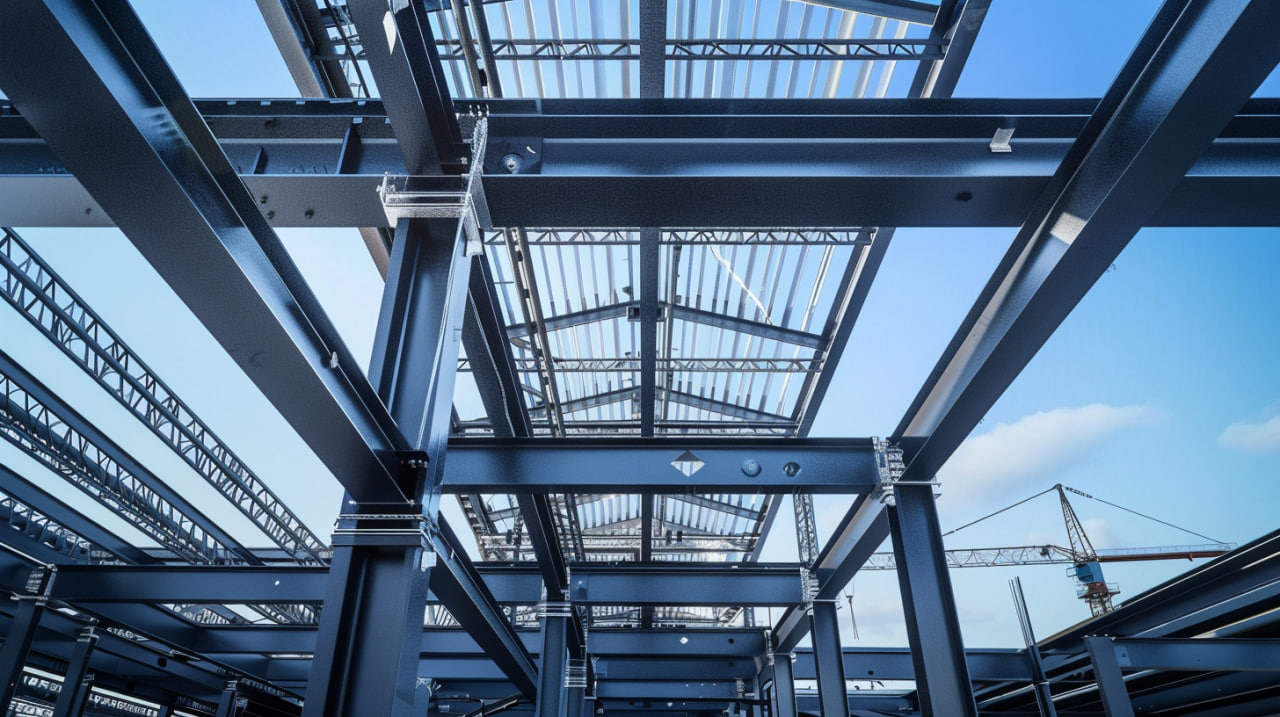

Металлические прогоны – ключевой элемент каркаса здания, равномерно распределяет нагрузку на основные несущие узлы. Это горизонтальная балка, которая опирается на несущие фермы или рамы. Служит основанием для крепления кровельных или стеновых материалов.
Назначение и разновидности металлических прогонов
В зависимости от места установки и выполняемых функций, элементы делятся на две основные категории:

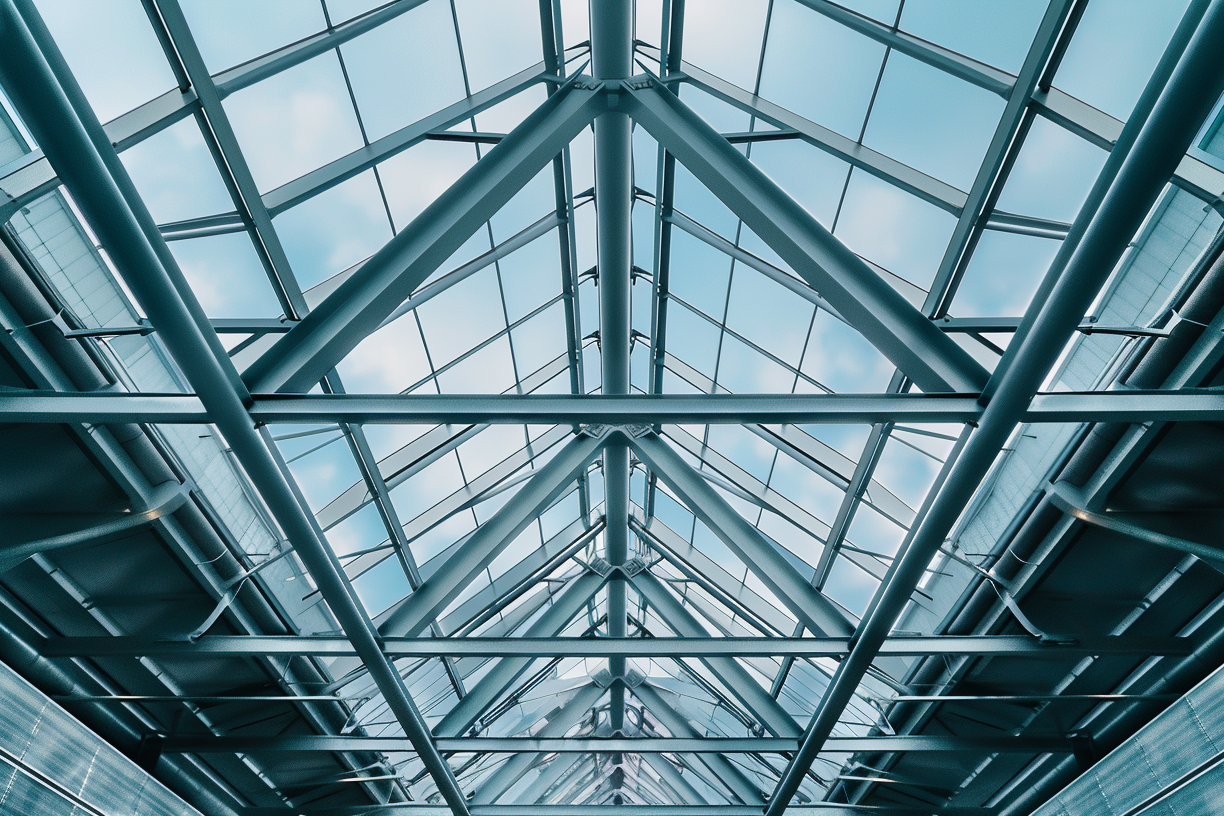

- Кровельные – устанавливают на верхние пояса ферм, на них монтируют кровлю, профнастил или сэндвич-панели.
- Стеновые – крепятся к элементам каркаса, служат основой для монтажа стеновых ограждений и оконных систем.
Выбор сечения зависит от шага колонн, расчетных нагрузок и длины пролета.
Распространенные типы профилей металлоконструкций прогонов
| Тип профиля | Характеристики | Область применения |
| Швеллер (горячекатаный) | П-образное сечение. Высокая несущая способность, устойчивость к прогибу. | Тяжелые перекрытия, пролеты с высокой нагрузкой, 6-9 м. |
| Двутавр | Н-образное сечение. Обеспечивает максимальную жесткость, имеет большой вес. | Ответственные сооружения, пролеты длиной >12 метров. |
| Гнутый профиль (C, Z, Sigma) | Легкие тонкостенные элементы. Имеют малый вес, удобны в монтаже. | Быстровозводимые здания, кровельный пирог с небольшой нагрузкой. Пролеты в пределах 6-8 м. |
| Составная ферма | Сложная конструкция из уголков или труб. | Перекрытие пролетов длиной >12 метров. |
| Труба прямоугольная | Замкнутое сечение, устойчива к кручению, легкий монтаж. | Стеновые прогоны, кровля с малыми нагрузками, ЛСТК, пролеты до 6 м. |
Использование сплошных прогонов из металла позволяет:
- Связывать плоские рамы в единый пространственный каркас.
- Передавать снеговую и ветровую нагрузку на основные несущие элементы.
- Крепить обшивку (профлист, панели).
- Сохранять геометрию каркаса при монтаже и эксплуатации.
Специфика производства и монтажа прогонов из металла
Инженеры рассчитывают оптимальное сечение, чтобы стальной элемент выдерживал вес «пирога» крыши и климатические воздействия, но не перегружал фундамент.
Этапы изготовления:
- Раскрой заготовок на ленточнопильных станках или гильотинах.
- Сверление монтажных отверстий для болтовых соединений.
- Сварка (при необходимости).
- Нанесение грунта или цинкование для защиты от коррозии.

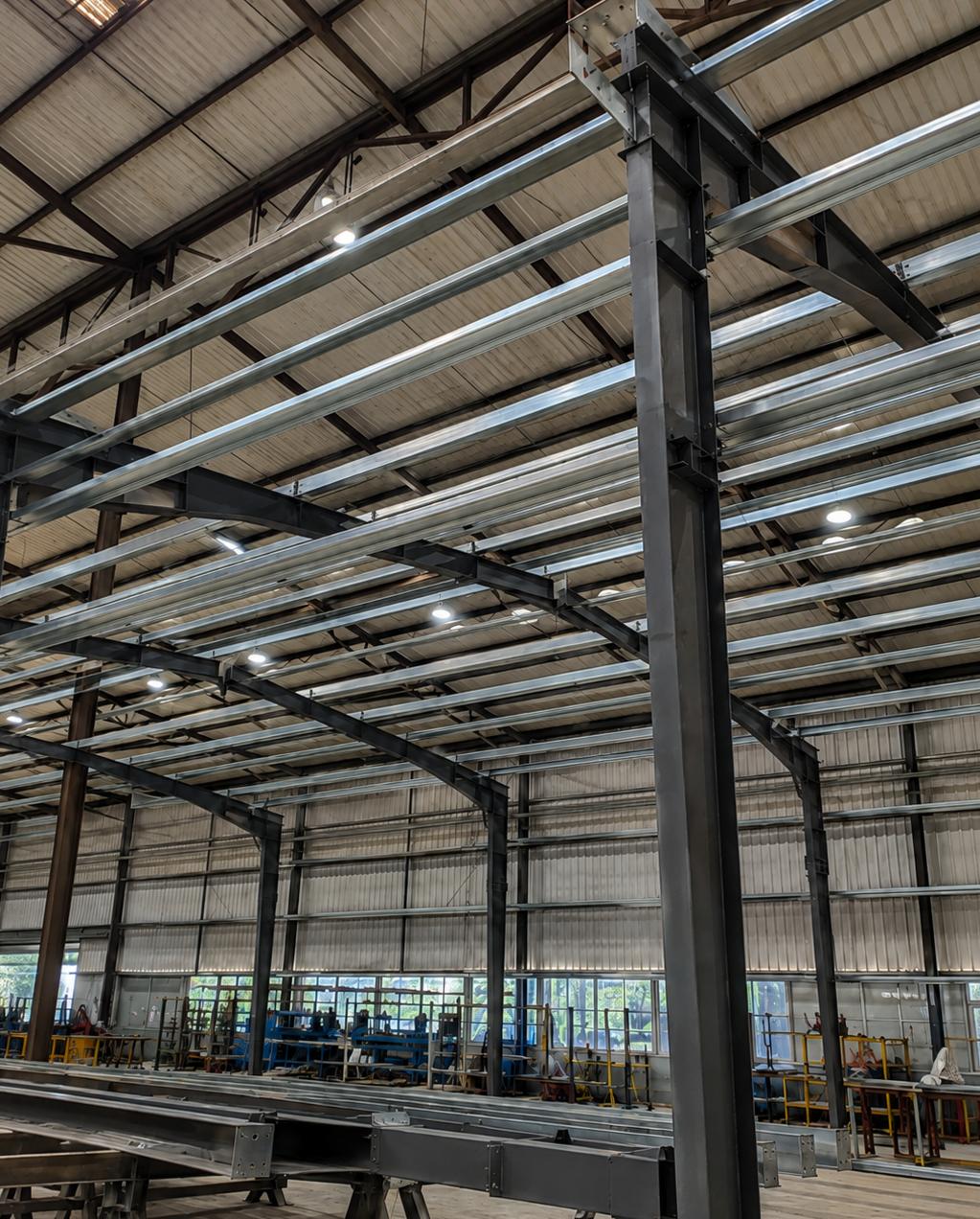

При монтаже каждый узел крепления прогонов в металлических конструкциях надежно фиксируют. Балки крепят к фермам болтами через фасонки или с помощью монтажной сварки. Металлический элемент Z-образного сечения монтируют внахлест над опорой, что создает эффект неразрезной балки и повышает жесткость системы.
Факторы ценообразования
Стоимость партии металлических прогонов зависит от материалоемкости и сложности обработки. Основным ценообразующим фактором является цена на металл, используемый в производстве.
Влияние характеристик заказа на итоговую стоимость
| Параметр | Как влияет на цену |
| Марка стали | Использование низколегированных сталей (например, 09Г2С) для северных районов дороже, чем рядовой стали Ст3. |
| Сложность профиля | Гнутые профили из оцинкованной стали часто дешевле в пересчете на погонный метр из-за меньшего веса. |
| Антикоррозийная защита | Горячее цинкование увеличивает стоимость, но продлевает срок службы. |
| Дополнительная обработка | Перфорация, косые резы, приварные элементы повышают трудоемкость изготовления. |
Преимущества COMETAL в производстве металлических прогонов
Найти надежного поставщика, способного изготовить качественные прогоны из металла и другие элементы каркаса, помогает цифровая платформа COMETAL. Сервис объединяет более 300 производств и сотни заказчиков. Платформа – эффективный инструмент для решения задач по комплектации строительных объектов и производственной кооперации.
Вопрос-ответ
Выбор оптимального профиля — это инженерная задача, основанная на расчете:
- Анализ пролета, шага ферм и совокупной нагрузки (снег, ветер, вес кровли).
- Подбор профиля: Z/C-профиль для легких БМЗ, швеллер или двутавр для большепролетных и тяжелых конструкций.
- Учет климатического района для выбора марки стали (например, 09Г2С для низких температур).
- Обеспечение совместимости узлов крепления с остальными элементами каркаса.
Да, производство адаптируется под требования проекта, включая специальные решения:
- Изготовление прогонов длиной более 12 метров с применением составных или ферменных решений.
- Усиление узлов опирания дополнительными накладками или ребрами жесткости.
- Изготовление гнутых профилей по индивидуальным параметрам радиуса и сечения.
- Нарезка и перфорация по готовым чертежам КМД заказчика.
Антикоррозионная защита — обязательный этап, ее тип определяется средой эксплуатации:
- Для внутренних помещений: грунт-эмаль в два слоя.
- Для наружных конструкций: горячее цинкование или усиленные полимерные покрытия.
- Использование оцинкованной стали как базового материала для гнутых профилей.
- Контроль толщины покрытия и адгезии на каждом этапе.
Контроль является часть технологического процесса и включает несколько методов.
- Проверка геометрии готовых изделий по контрольным точкам с помощью шаблонов.
- Визуальный и измерительный контроль каждого сварного соединения.
- При необходимости — ультразвуковая дефектоскопия ответственных швов.
- Тестирование монтажных отверстий на совпадение с кондуктором.
Сроки зависят от объема и сложности, но оптимизируются за счет планирования:
- Стандартные прогоны (швеллер, гнутый профиль) — от 10 рабочих дней.
- Сложные и нестандартные изделия — срок определяется после анализа КМД.
- Возможность параллельного производства на нескольких площадках для ускорения.
- Четкая привязка отгрузки к вашему монтажному графику.
Выбор обусловлен экономией металла и спецификой работы конструкции:
- Z-профиль легче, эффективнее работает на изгиб и позволяет делать неразрезные системы.
- Швеллер имеет большую устойчивость к кручению и применяется при точечных нагрузках.
- Z-профиль проще и быстрее монтируется внахлест, сокращая трудозатраты.
- Швеллер часто требует дополнительных связей для обеспечения общей устойчивости.
Да, мы поставляем конструкцию в высокой степени готовности к монтажу:
- Комплектация всей необходимой оснасткой: болты, гайки, шайбы, прокладки.
- Разработка и приложение деталировочных схем (узлы крепления прогонов).
- Маркировка всех элементов в соответствии с монтажными чертежами.
- Консультация ваших монтажников по нестандартным узлам.
Система контроля на стороне производителя дополняется выборочной проверкой:
- Выбор проверенных производителей с сертифицированной системой менеджмента качества.
- Выборочный входной контроль партии у поставщика перед отгрузкой.
- Требование предоставления паспортов качества на металл и протоколов испытаний.
- Закрепление в договоре ответственности за замену брака в кратчайшие сроки.
