Металлические связи - конструктивные элементы каркаса здания, которые соединяют несущие части (колонны, фермы) в единую пространственную систему. Связи из металла обеспечивают геометрическую неизменяемость сооружения, придают ему жесткость и отвечают за перераспределение нагрузок. Без грамотно спроектированной системы связей стальной металлокаркас может потерять устойчивость под воздействием ветра, сейсмической активности или работы кранового оборудования.
Роль связующих элементов в каркасе
Основное назначение связей – превращение набора отдельных рам и балок в стабильную пространственную конструкцию. Связи выполняют несколько критически важных функций. Они воспринимают продольные и поперечные усилия, которые не могут быть погашены основными несущими элементами.
Ключевые функции:
- Обеспечение пространственной жесткости. Связь фиксирует узлы каркаса, не давая им сместиться относительно проектного положения.
- Передача нагрузок по горизонтали. Ветровое давление на торцевые стороны здания передается через связи на фундамент.
- Устойчивость сжатых элементов. Металлические распорки уменьшают расчетную длину колонн и поясов ферм, повышая их несущую способность.
- Монтажная фиксация. В процессе сборки сооружения связи удерживают установленные конструкции вертикально до окончательного закрепления.
Связи оптимизируют металлоемкость проекта. За счет повышения жесткости узлов можно уменьшить сечение основных несущих колонн и балок, снизив общий вес каркаса.
Характеристики стальных связей
Связи металлоконструкций изготавливают из различного металлопроката. Выбор профиля зависит от расчетных усилий, архитектурных требований и условий эксплуатации. Чаще всего применяют уголки, швеллеры, профильные трубы (круглого или квадратного сечения), а также гнутозамкнутые профили.
В таблице ниже приведены основные формы сечений, используемых при производстве связей, и их особенности.
| Вид профиля | Особенности применения | Преимущества |
| Уголок (парный или одиночный) | Традиционное решение для ферм и колонн. Часто используется в крестовых решетках. | Удобство крепления на болтах и сварке, низкая стоимость. |
| Профильная труба | Применяется в современных быстровозводимых зданиях и видимых конструкциях, требует защиты от внутренней коррозии. | Высокая радиусная инерция, эстетичный внешний вид, меньшая площадь окраски. |
| Круглая труба | Используется в сооружениях с высокими ветровыми нагрузками (мачты, башни). | Минимальное аэродинамическое сопротивление, одинаковая жесткость во всех направлениях. |
| Швеллер | Применяется в легких металлоконструкциях. | Малый вес, простота монтажа без сварки. |
Конструктивно связь может быть выполнена как жесткий элемент (распорка) или как гибкий (тяж), работающий только на растяжение. Выбор конкретного типа зависит от того, какую нагрузку должен воспринимать элемент – сжимающую или растягивающую.
Классификация и разновидности связей металлоконструкций
Связи классифицируют по их расположению в пространстве и направлению воспринимаемых усилий. Выделяют две основные группы: вертикальные и горизонтальные. Каждая группа решает свои задачи, делая здание устойчивее.

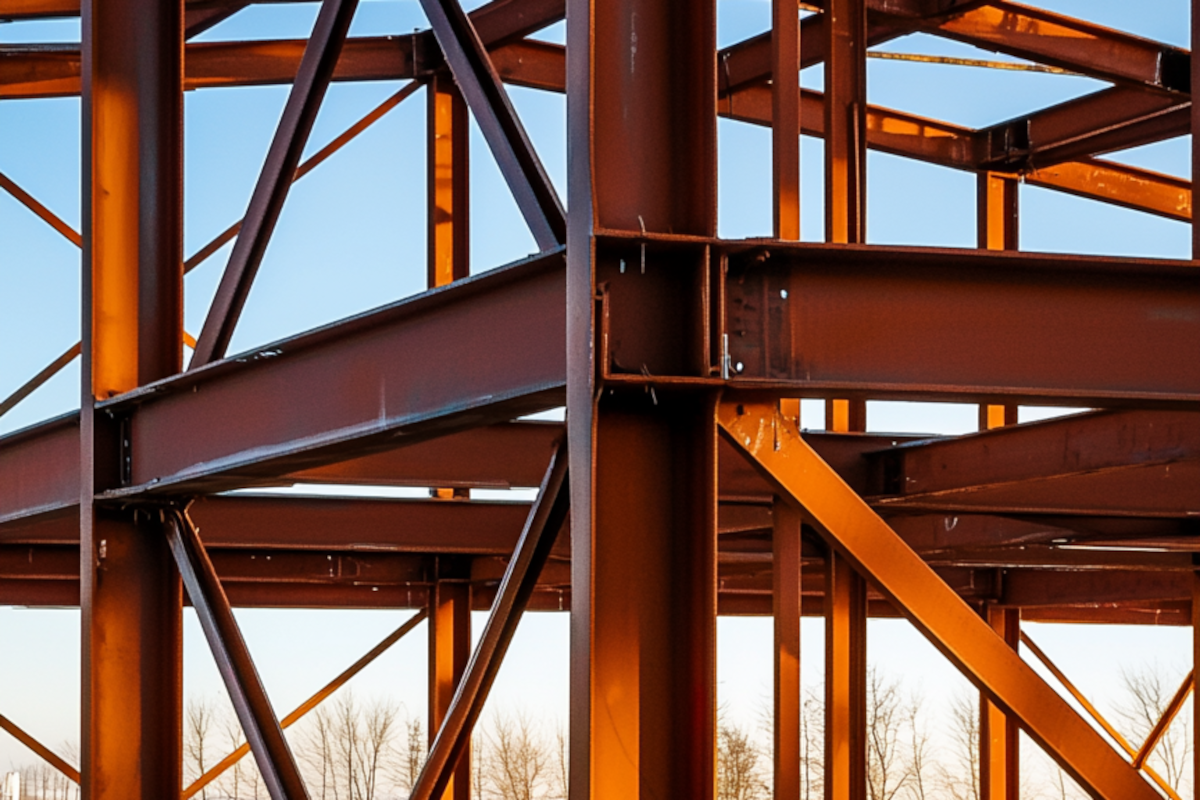

Вертикальные связи
Располагаются между колоннами или опорами ферм. Их задача – предотвратить «складывание» рам.
- Связи по колоннам. Обеспечивают геометрическую неизменяемость продольной рамы. Воспринимают нагрузку от ветра.
- Связи между фермами, которые устанавливаются в пролетах и плоскости опорных стоек. Они придают вертикальную устойчивость стропильным конструкциям и служат опорой для торцевых стен.

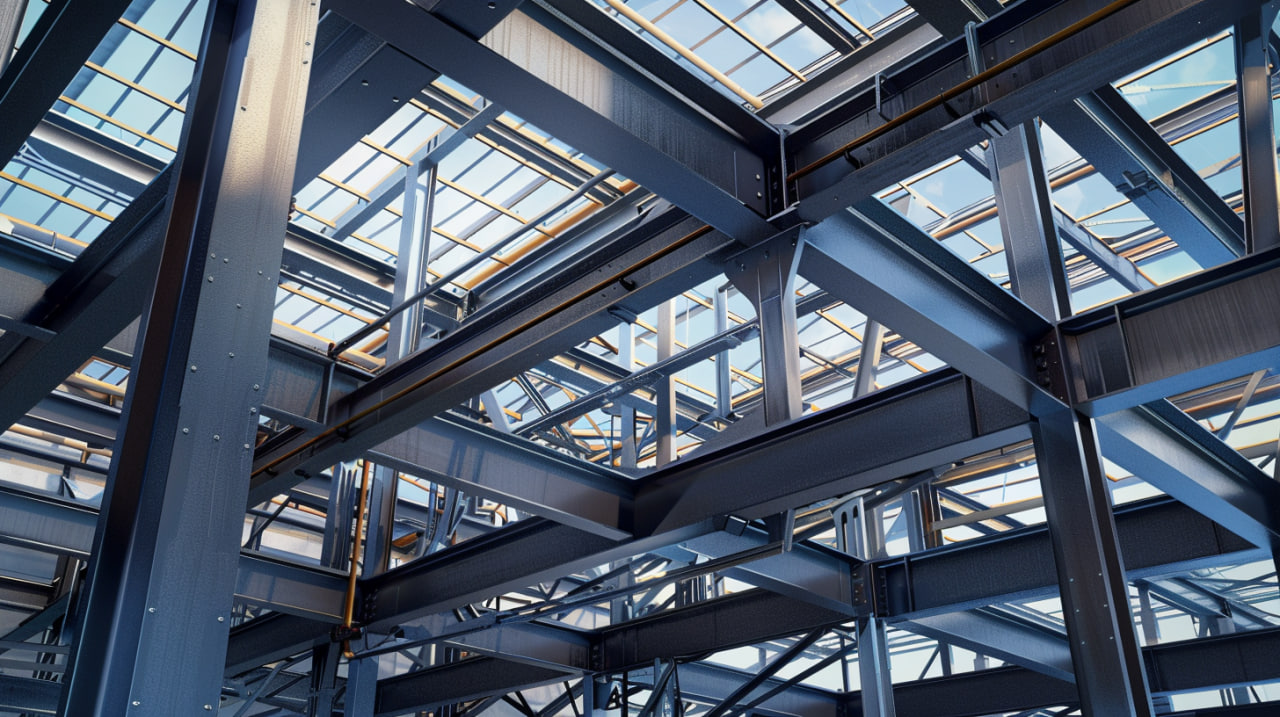

Горизонтальные связи
Располагаются в плоскостях верхних и нижних поясов ферм, а также нужны для балок перекрытий.
- Поперечные. Объединяют соседние стропильные фермы в жесткий пространственный блок.
- Продольные. Передают нагрузку от поперечных связей на колонны, вовлекая в работу соседние рамы.
По геометрической схеме решетки связи делятся на:

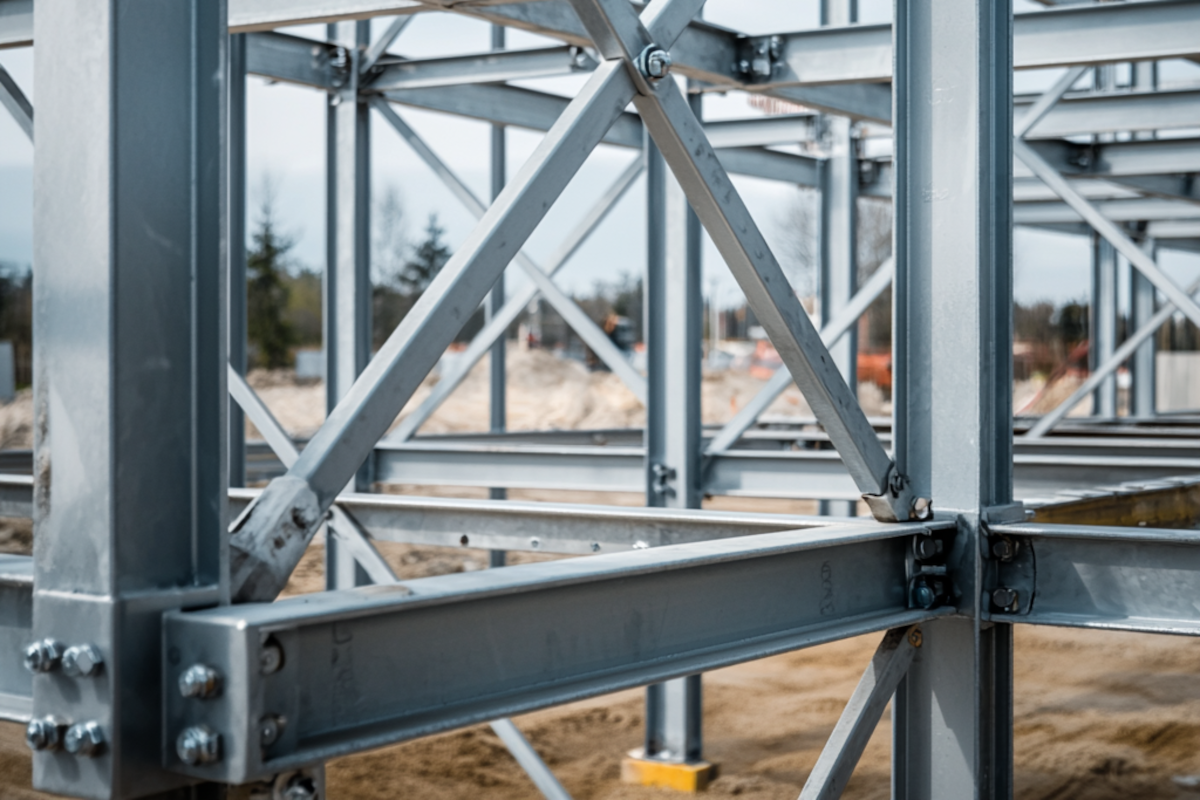

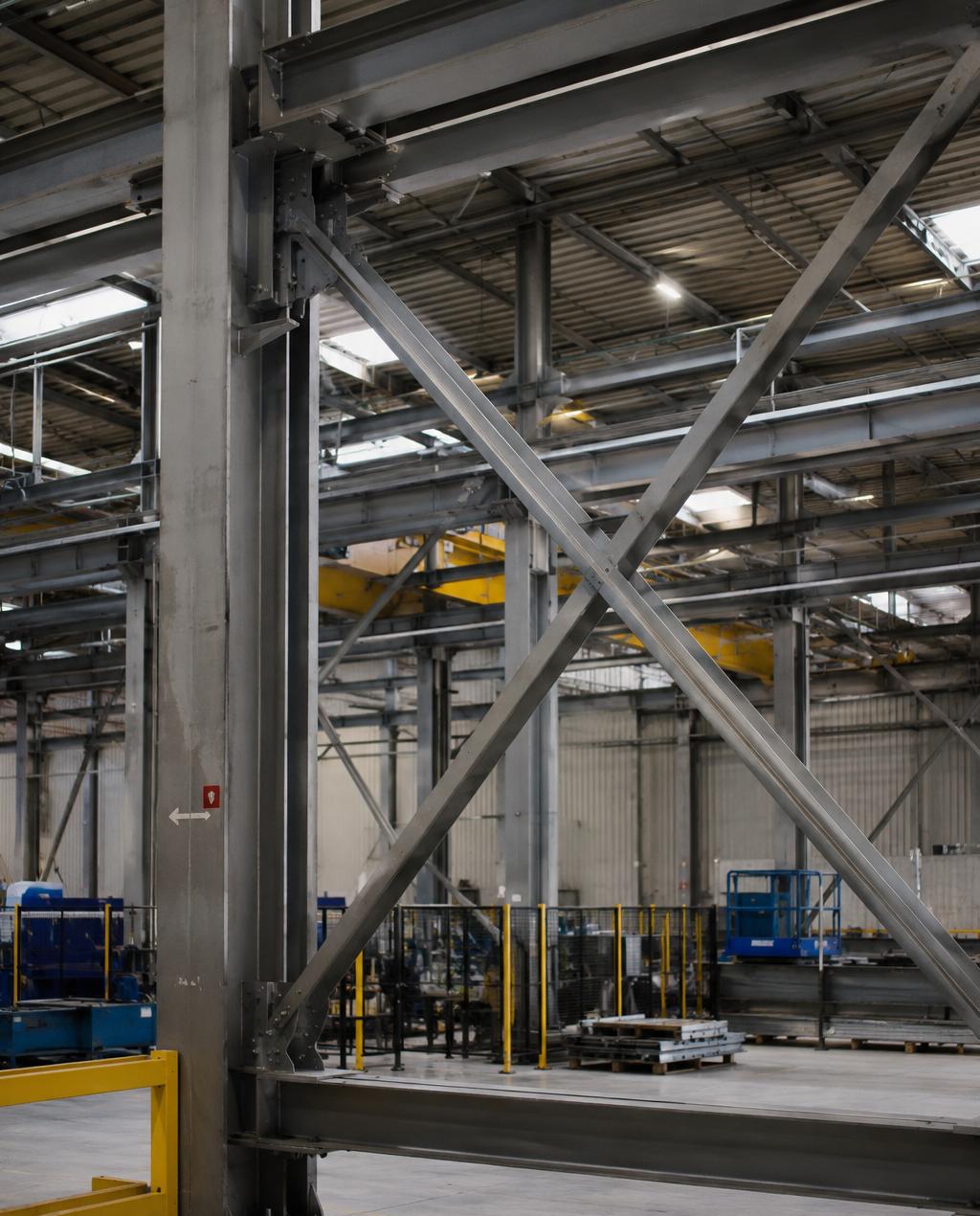

- Крестовые. Простая и эффективная схема, работающая при знакопеременных нагрузках.
- Портальные. П-образные рамы, используемые, когда необходимо сохранить свободный проем (ворота, технологический проход).
- Угловые. Подкосы, соединяющие ригель и колонну для уменьшения пролета.
Технология изготовления элементов
Производство металлических связей требует точности, так как от геометрии этих деталей зависит собираемость всего каркаса. Заводское изготовление гарантирует соответствие проектным нагрузкам.
Основные этапы производства:
- Входной контроль металла. Проверка сертификатов качества стали и визуальный осмотр проката на отсутствие дефектов.
- Заготовительные операции. Резка профиля в размер на ленточнопильных станках или гильотинах. Пробивка или сверление отверстий для болтовых соединений.
- Сборка и сварка. Элементы связи (фасонки, профили) собирают в кондукторах и обваривают. Используют полуавтоматическую сварку в среде защитных газов для обеспечения прочности шва. Обязателен контроль качества.
- Антикоррозийная обработка. Готовую металлоконструкцию очищают от шлака и масел, грунтуют и окрашивают согласно требованиям проекта.
Для крепления связей на монтаже предусмотрены овальные отверстия, которые позволяют компенсировать небольшие отклонения при сборке каркаса.
Возможности платформы COMETAL
Найти надежного подрядчика для изготовления связей или размещения заказа на металлообработку помогает цифровая платформа COMETAL. Мы объединяем более 300 производственных площадок и сотни заказчиков, создавая прозрачную среду для кооперации.
Для производителей и заказчиков доступны следующие форматы сотрудничества:
| Тип задачи | Возможности платформы |
| Изготовление металлоконструкций | Размещение заказов на производство каркасов, ферм, связей и нестандартных узлов по чертежам. |
| Механическая обработка | Поиск исполнителей на токарные, фрезерные, шлифовальные работы любой сложности. |
| Серийное производство | Загрузка мощностей заказами на выпуск деталей партиями (от мелкой серии до крупных поставок). |
Платформа COMETAL позволяет заказчикам быстро находить исполнителей с необходимым парком оборудования, а производителям – полностью загружать мощности и увеличивать прибыль. Более 280 зарегистрированных партнеров уже используют сервис для оптимизации производственных процессов и расширения рынка сбыта. Интеграция в цифровую среду упрощает логистику заказов и делает рынок металлообработки более доступным.
Вопрос-ответ
Связи формируют жесткую пространственную систему из отдельных элементов.
Обеспечивают общую устойчивость и геометрическую неизменяемость каркаса.
Воспринимают горизонтальные нагрузки (ветровые, крановые, сейсмические).
Уменьшают расчетную длину колонн, повышая их несущую способность.
Фиксируют положение элементов на время монтажа.
Мы производим полный комплекс элементов для пространственной жесткости каркаса:
- Вертикальные связи между колоннами и в плоскости ферм.
- Горизонтальные связи в уровне поясов балок и ферм.
- Элементы крестовой, портальной или угловой решетки.
Выбор зависит от расчетного усилия и архитектурных требований:
- Парный уголок для крестовых связей, работающих на растяжение-сжатие.
- Профильная труба для современных зданий с видимым каркасом.
- Круглая труба для конструкций с высокими ветровыми нагрузками.
- Швеллер для легких конструкций с преимущественно болтовыми соединениями.
Точность — базовое требование, обеспечиваемое технологией производства:
- Изготовление всех элементов по единым деталировочным чертежам (КМД).
- Использование кондукторов для сборки и сварки сложных узлов.
- Контроль размеров и расположения монтажных отверстий.
Процесс включает несколько обязательных технологических стадий:
- Резка профиля в размер на точном оборудовании.
- Сверление или пробивка отверстий по шаблонам.
- Сборка и сварка узлов в кондукторах.
- Очистка, грунтование и покраска.
Контроль проводится в соответствии с требованиями к несущим элементам:
- Визуальный осмотр всех сварных швов.
- Ультразвуковая дефектоскопия для ответственных узлов.
- Проверка катета шва и отсутствия трещин или подрезов.
Да, антикоррозионная обработка подбирается под условия эксплуатации:
- Стандартная защита: дробеструйная очистка + грунт + эмаль.
- Горячее цинкование для агрессивных сред или уличного хранения.
- Использование окрашенного или оцинкованного проката на этапе резки.
Поставка планируется в соответствии с общим графиком строительства:
- Комплектация и отгрузка элементов связей партиями, готовыми к монтажу.
- Увязка геометрии с базовыми элементами каркаса (колоннами, фермами).
- Маркировка всех элементов для упрощения сборки на объекте.
