Металлические эстакады - инженерные сооружения мостового типа, предназначенное для размещения коммуникаций, транспортных путей или оборудования над уровнем земли. В промышленности такие объекты решают задачи по транспортировке сырья, энергоносителей и готовой продукции, не пересекаясь с наземными дорогами и постройками. Металлоконструкция эстакады обеспечивает необходимую прочность при сохранении относительной легкости и высокой скорости монтажа.
Специфика изготовления металлических эстакад
Производство металлических эстакад - сложный технологический процесс, требующий строгого соблюдения проектной документации. Сооружения эксплуатируются в условиях агрессивных сред, высоких вибрационных нагрузок.
Основные этапы производства
- Раскрой металла с помощью плазменной резки или ленточнопильных станков для заготовки фасонок и профилей.
- Сборка отправочных марок - в заводских условиях формируют опорные части, пролетные строения и фермы.
- Сварка.
- Антикоррозийная защита с помощью специальных покрытий, устойчивых к атмосферным осадкам и химическому воздействию.
Изготовление эстакад из металла ведется с учетом транспортных габаритов. Длинномерные пролеты делятся на монтажные блоки, которые доставляют на площадку и укрупняют перед установкой, что снижает транспортные расходы.
Основные элементы типовой эстакады из металла
| Элемент конструкции | Функция |
| Опоры | Вертикальные стойки (колонны), передающие нагрузку на фундамент. Бывают плоскими или пространственными. |
| Пролетные строения | Стальные фермы или балки, перекрывающие расстояние между опорами. Несут на себе полезную нагрузку. |
| Траверсы | Поперечные балки для укладки труб или лотков. Помогают распределить нагрузку. |
| Связи | Элементы жесткости, обеспечивающие устойчивость сооружения к ветровым нагрузкам. |
Разновидности эстакад и сфера их применения
В зависимости от назначения металлические технологические эстакады делят на несколько типов, с определенными конструктивными особенностями.

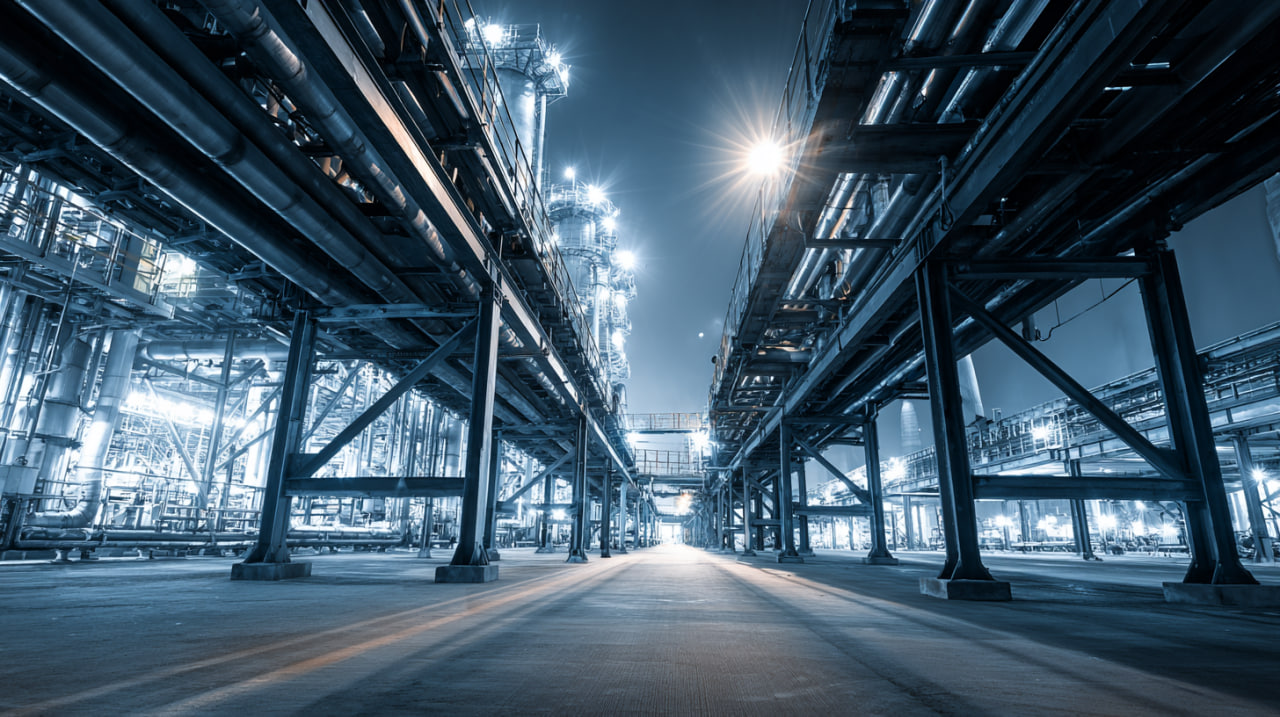

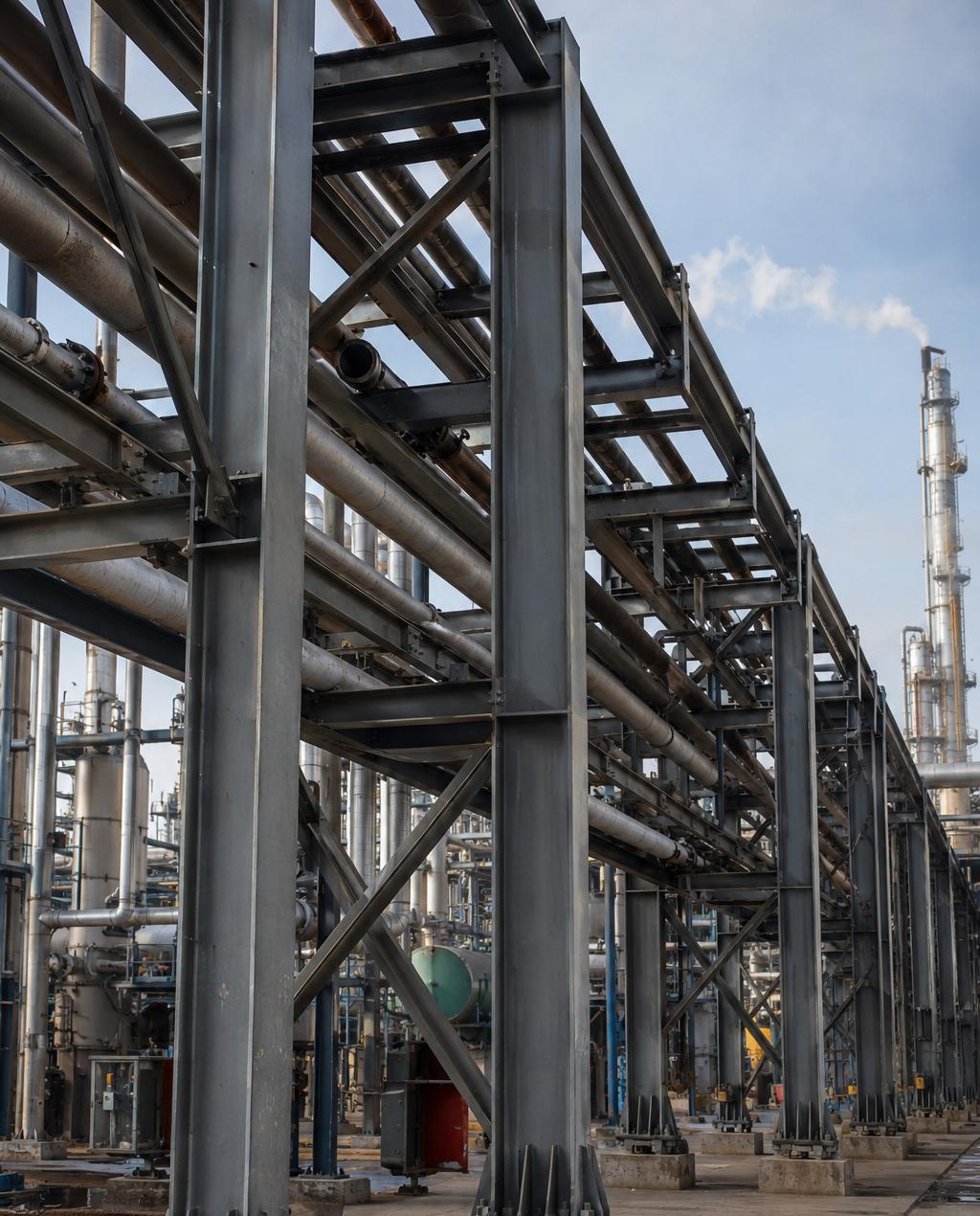

Металлические эстакады трубопроводов
Предназначены для прокладки магистралей, по которым транспортируют жидкости и газы. Основная нагрузка здесь - вес самой трубы и рабочей среды. Конструкция должна учитывать температурное расширение трубопроводов, поэтому на опорах часто предусмотрены подвижные узлы скольжения. Этот вид эстакад делят на два типа:
- Одноярусные. Используются для небольшого количества ниток.
- Многоярусные. Позволяют компактно разместить десятки труб на ограниченной площади предприятия.
Металлические кабельные эстакады
Служат для организации электроснабжения и сетей связи. Главное требование - защита коммуникаций от механических повреждений и осадков. Кабельный лоток обычно закрывают крышками или козырьками. Такие сооружения отличаются меньшей металлоемкостью по сравнению с трубопроводными аналогами, так как кабель имеет сравнительно небольшой вес. Часто оснащаются площадками обслуживания для электриков.
Автомобильные и крановые
Эстакады для авто и кранов из металла рассчитаны на высокие динамические нагрузки. Сооружения используют для перемещения транспорта, погрузочно-разгрузочных работ, подачи материалов на верхние уровни производственных цехов. Металл каркаса должен обладать повышенным запасом прочности на изгиб и кручение, поэтому чаще основу делают из усиленных двутавров.

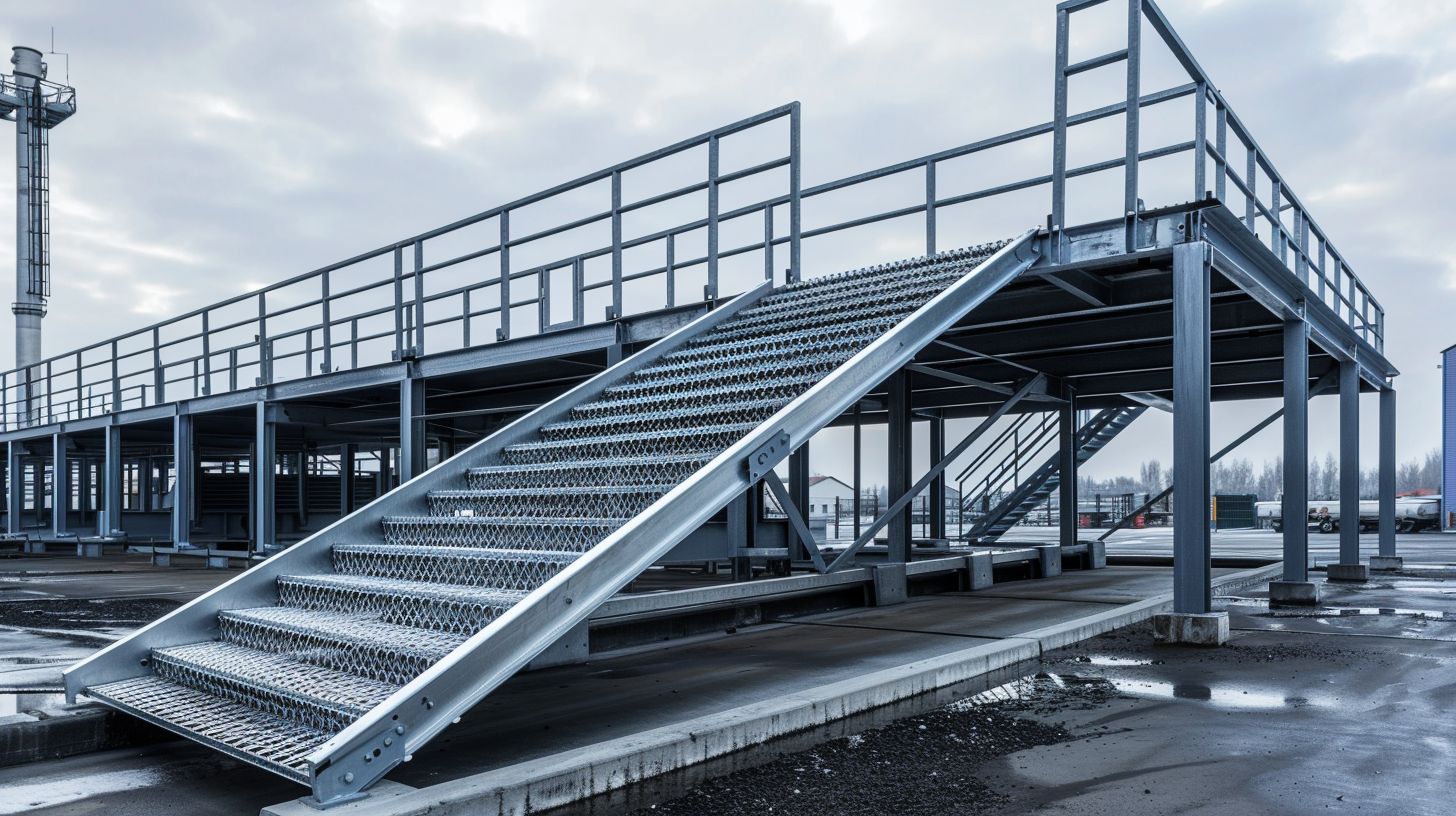

Пешеходные
Нужны для создания безопасного прохода людей над проезжей частью, железнодорожными путями или технологическими зонами. Обязательно наличие ограждений высотой не менее 1,1 м, противоскользящего покрытия настила, часто - козырьков, пандусов.
Возможности платформы COMETAL
COMETAL объединяет более 300 производственных площадок, готовых выполнить заказ любой сложности по изготовлению металлических эстакад.
Сотрудничество через платформу дает ряд преимуществ:
- Доступ к базе проверенных заводов.
- Можно заказать не только изготовление каркаса, но и механическую обработку узлов (токарные, фрезерные работы).
- Выбирайте лучшее предложение по цене, срокам, качеству.
- Платформа делает рынок металлообработки прозрачным и удобным для всех участников, упрощая поиск производителей и заказчиков.
Как оформить заказ
Платформа COMETAL объединяет более 300 российских производителей. Мы сопровождаем проект от разработки КМД - всей документации и чертежей, до доставки готовых металлоконструкций на ваш объект. Изготавливаем площадки любой конфигурации для промышленных и строительных объектов. Отправьте заявку с техническим заданием, получите коммерческие предложения и выберите оптимального исполнителя.
Вопрос-ответ
Металлические эстакады применяются для организации пешеходных переходов над путями, подъездных путей для транспорта и техники, прокладки инженерных коммуникаций, в качестве ремонтных и технологических площадок на производственных объектах.
Проектирование начинается с анализа объекта. Обязательно учитывается:
- Привязка к существующим фундаментам и колоннам.
- Транспортные и габаритные ограничения площадки.
- Необходимость обхода действующего оборудования.
Расчет выполняем по СП 16.13330 с учетом:
- Постоянных весовых нагрузок (собственный вес, коммуникации).
- Временных нагрузок (транспорт, пешеходы, снег, ветер).
- Динамических коэффициентов для движения техники.
- Прочность подтверждается расчетами и контролем сварных швов (УЗК).
Мы используем комплексный подход, подбирая оптимальное решение:
- Сталь с повышенной коррозионной стойкостью (09Г2С).
- Термодиффузионное или горячее цинкование несущих элементов.
- Износостойкие лакокрасочные системы для настила.
Безопасность закладывается в проект и включает:
- Ограждения соответствующей высоты и прочности (ГОСТ Р 58994).
- Нескользящее покрытие настила (рифленый лист, перфорация).
- Устройство защитных козырьков при необходимости.
Весь цикл работ включает четкие этапы:
- Выезд и обследование, разработка ТЗ.
- Проектирование (КМ, КМД) и согласование.
- Изготовление и антикоррозионная обработка.
- Доставка и монтаж на объекте силами аттестованных бригад.
Мы проектируем конструкции с учетом возможной трансформации:
- Применяем модульный принцип при возможности.
- Закладываем резерв прочности в фундаменты и ключевые узлы.
- Предоставляем полный пакет чертежей для будущих доработок.
Проектирование ведется в строгом соответствии с актуальными:
- СП 16.13330.2017 «Стальные конструкции».
- СП 20.13330.2016 «Нагрузки и воздействия».
- ГОСТ 23118-2012 и отраслевыми требованиям.
Мы реализуем многоуровневый контроль качества:
- Входной контроль сертификатов на металл.
- Выездной ОТК на производстве для проверки геометрии и сварки.
- Контроль операций монтажа и окончательная приемка.
