Зенкование отверстий — одна из ключевых операций в металлообработке, обеспечивающая высокое качество сборки и надёжность крепёжных соединений. Этот процесс используется для формирования фасок, углублений и расширений в уже просверленных отверстиях, облегчая установку крепёжных элементов и улучшая их посадку. В статье мы рассмотрим, в чём заключается суть зенкования, какие инструменты применяются для его выполнения, а также подробно разберём виды, правила и особенности процесса.
Суть и задачи зенкования
Зенкование отверстий — это механическая операция, заключающаяся в обработке кромок уже существующих отверстий с целью придания им нужной формы. Основной задачей зенкования является создание фасок, углублений или расширений на поверхности отверстий. Эта операция повышает качество посадки крепёжных элементов (винтов, болтов, заклёпок), улучшает внешний вид деталей, снижает риск задиров и облегчает сборку.
Чаще всего зенкование выполняется после сверления, когда требуется убрать заусенцы, подготовить отверстие под потайную головку крепежа или обеспечить точную посадку элементов в отверстие.
Отличия зенкования от зенкерования
Зенкование и зенкерование — схожие по звучанию, но разные по сути процессы:
- Зенкование применяется для обработки кромки отверстия или его расширения под определённый угол или форму.
- Зенкерование служит для увеличения диаметра отверстия, доводки его до нужного размера и повышения точности.
Таким образом, зенкование направлено на формирование формы в пределах отверстия, тогда как зенкерование — на его окончательную доводку по размеру.
Виды и конструкция зенковок
В зависимости от назначения и формы обрабатываемого отверстия, зенковки делятся на несколько видов. Каждая из них имеет уникальные конструктивные особенности.
Конические зенковки
Конические зенковки применяются для создания фасок под потайную головку винтов. Угол зенковки может варьироваться, но чаще всего используют:
- 60° — для снятия заусенцев;
- 75° и 82° — для винтов с соответствующими углами головки;
- 90° и 120° — наиболее распространённые в машиностроении.
Коническая зенковка может быть выполнена в виде многолезвийного инструмента или с тремя режущими кромками.
Цилиндрические зенковки
Цилиндрические зенковки формируют углубления цилиндрической формы внутри отверстия. Они применяются для утопленного размещения шляпок винтов с цилиндрической головкой или под заклёпки.
Такие зенковки могут иметь направляющий хвостовик, обеспечивающий соосность с уже просверленным отверстием. Применяются в сборочных операциях, где важна точная посадка деталей.
Плоские зенковки
Плоские зенковки используются для снятия фасок под углом 180°. По сути, это выравнивание поверхности вокруг отверстия. Применяются при необходимости удаления заусенцев или подготовки поверхности под уплотнительные элементы.
Часто такие зенковки имеют форму торцевой фрезы и работают в осевом направлении.
Процесс зенкования отверстий

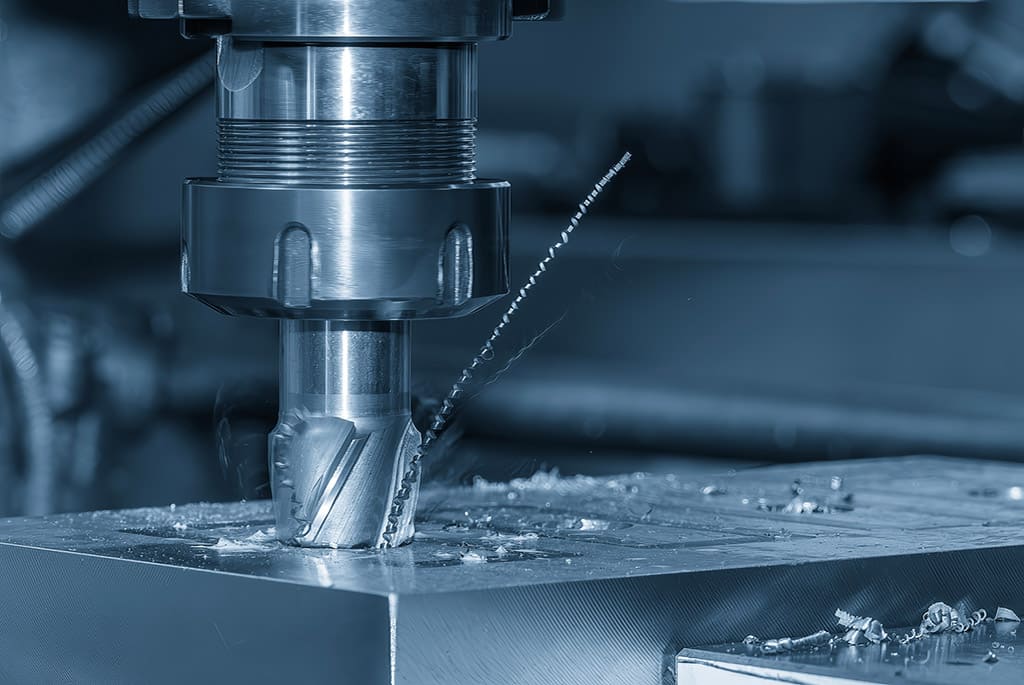

Зенкование осуществляется с помощью вращающегося инструмента (зенковки), установленного в патрон сверлильного станка, ручной дрели или другого оборудования. Последовательность операций:
- Центровка инструмента относительно уже готового отверстия.
- Установка нужной глубины обработки.
- Плавное врезание инструмента в материал с подачей охлаждающей жидкости (если требуется).
- Контроль полученного углубления по размерам и форме.
Качество зенкования зависит от правильного выбора инструмента, режима резания и точности позиционирования.
Правила зенкования
Чтобы получить качественную обработку, необходимо соблюдать ряд правил:
- Использовать зенковку, соответствующую материалу детали.
- Соблюдать рекомендуемые режимы резания (скорость, подачу).
- Обеспечивать соосность инструмента и отверстия.

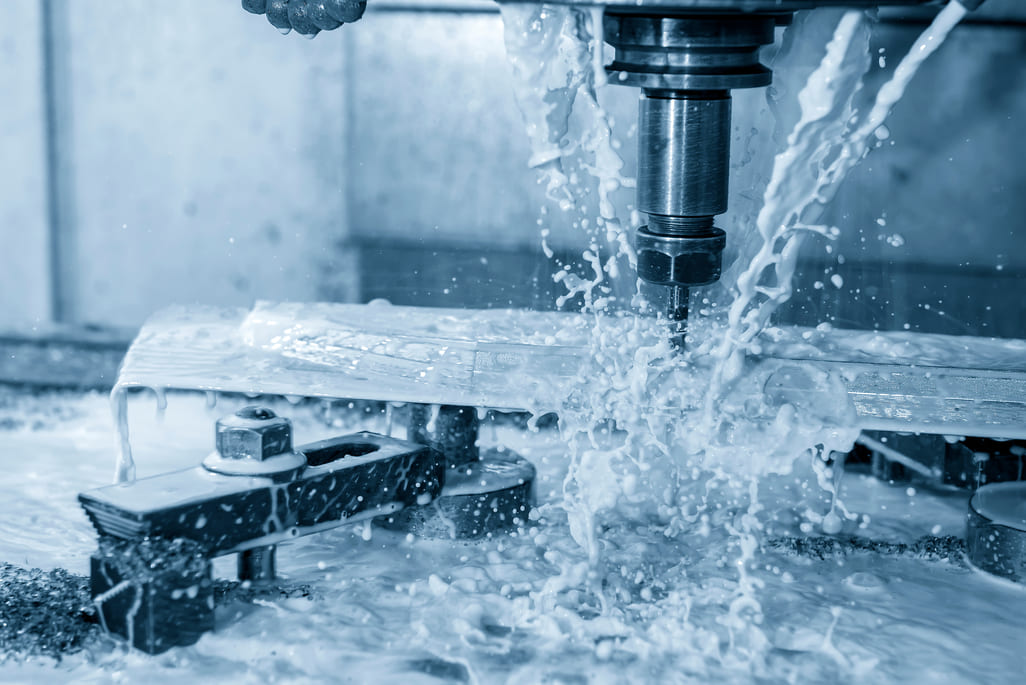

- Применять СОЖ (смазочно-охлаждающую жидкость) при обработке труднообрабатываемых металлов.
Применяемое оборудование
Для выполнения зенкования применяют различное оборудование:
- сверлильные станки;

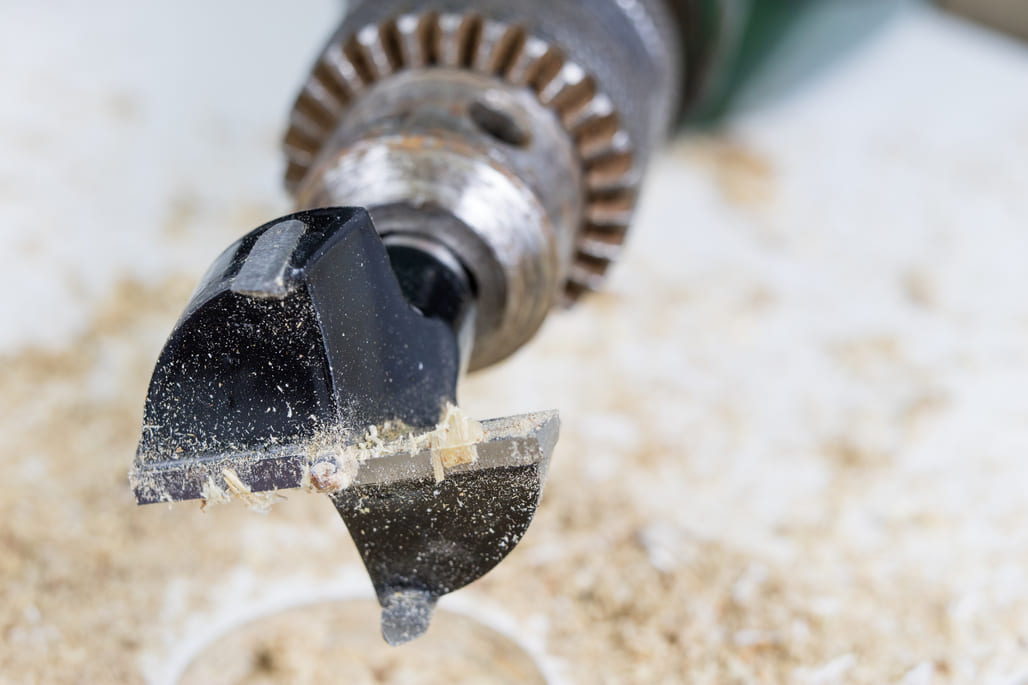

- настольные и ручные дрели;
- фрезерные и токарные станки (в отдельных случаях);
- станки с ЧПУ.
Выбор оборудования зависит от серийности производства, размеров детали и точности, которую необходимо обеспечить.
Сферы применения зенкования
Зенкование используется в самых разных отраслях:
- Машиностроение — для подготовки отверстий под крепеж;
- Судостроение и авиастроение — в ответственных соединениях, где требуется высокая точность;
- Приборостроение — при сборке малогабаритных узлов;
- Строительство — при монтаже металлических конструкций;
- Бытовое производство — в мебельной и фурнитурной промышленности.
Дефекты зенкования
При неправильной технологии зенкования могут возникнуть следующие дефекты:
- несоосность зенковки и отверстия;
- шероховатая поверхность фаски;
- чрезмерное снятие материала;
- биение инструмента;
- образование заусенцев.
Для предотвращения этих проблем важно использовать качественный инструмент, правильно настраивать оборудование и регулярно проводить его обслуживание.
Часто задаваемые вопросы о зенковании
Как обозначают зенковку на чертеже?
На чертеже зенковка обозначается специальным символом ▽ или ⊕ с указанием диаметра углубления и угла фаски. Пример обозначения: ⌀ 10 × 90°, где 10 мм — диаметр фаски, 90° — угол зенковки.
Какой материал применяют для создания зенковок?
Зенковки изготавливают из следующих материалов:
- быстрорежущая сталь (HSS);
- инструментальная сталь;
- твёрдосплавные сплавы (например, ВК8);
- порошковые материалы для особо прочных инструментов.
Выбор зависит от обрабатываемого материала и требуемого ресурса инструмента.
Как осуществляется заточка зенковки?
Заточка зенковки производится на специальных заточных станках. Для сохранения геометрии режущей кромки важно:
- выдерживать угол заточки;
- избегать перегрева инструмента;
- использовать шлифовальные круги, подходящие по твёрдости.
При частой эксплуатации рекомендуется периодическая переаттестация инструмента.
Полезные советы
- При зенковании хрупких материалов (например, алюминия) рекомендуется снижать обороты инструмента.
- Используйте направляющие втулки для точной соосности.
- При ручной обработке не прикладывайте чрезмерных усилий, чтобы избежать биения.
Сравнение типов зенковок
|
Тип зенковки |
Форма обработки |
Угол/диаметр |
Назначение |
|
Коническая |
Конус |
60°, 82°, 90°, 120° |
Под потайные винты |
|
Цилиндрическая |
Цилиндр |
⌀ 5–20 мм и выше |
Под шляпки винтов, заклёпок |
|
Плоская |
Плоскость |
⌀ по требованию |
Удаление заусенцев, выравнивание |
Зенкование — это важная технологическая операция, от которой напрямую зависит качество сборки и надёжность соединений. При правильном подборе инструмента, соблюдении технологических режимов и точной настройке оборудования можно добиться идеального результата даже при массовом производстве. Понимание особенностей процесса и грамотный подход к его выполнению позволяют минимизировать брак и повысить общий уровень производственной культуры.
